Nguồn gốc:
Trung Quốc
Hàng hiệu:
DONJOY
Chứng nhận:
CE,3A,FDA
Số mô hình:
KHÔNG.
Liên hệ chúng tôi

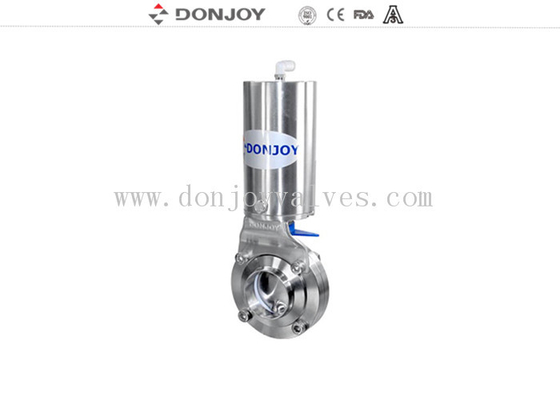

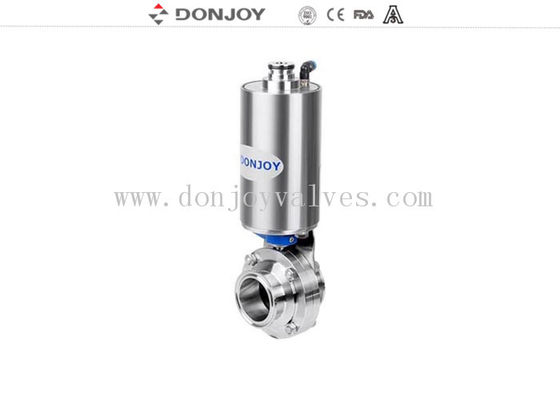

DN10-DN300 Van bướm hàn vệ sinh với khí nénAcuator
Các thông số kỹ thuật
|
|||
Vật liệu thép |
Sản phẩm thép ướt các bộ phận |
AISI 304 hoặc 316L (1.4306 / 1.4404) |
Cung cấp vật liệu báo cáo kiểm tra |
Các bộ phận thép khác |
AISI 304 |
||
Vật liệu làm kín |
Tiêu chuẩn |
EPDM |
Tất cả các vật liệu làm kín đều tuân thủ với FDA 21CFR117.2600 |
Tùy chọn |
VMQ / Viton (FPM) | ||
Sức ép |
Áp lực công việc |
≤145psi (10bar) |
|
Cung cấp áp suất cho bộ truyền động không khí |
70 ~ 116psi (5 ~ 8bar) |
||
Nhiệt độ |
Nhiệt độ làm việc |
EPDM: 14 ~ 248 ° F (-10 ~ 120 ° C) VMQ (Silicone): -58 ~ 356 ° F (-50 ~ + 180 ° C) Viton (FPM): -22 ~ 428 ° F (-30 ~ + 220 ° C) |
|
Nhiệt độ khử trùng |
150 ° C (302 ° F), Tối đa20 phút |
||
Xử lý bề mặt |
Xử lý bề mặt bên trong |
Ra 16 ~ 32µin (0,4 ~ 0,8µm) |
|
Xử lý bề mặt bên ngoài |
Ra 32 ~ 64µin (0,8 ~ 1,6µm) |
||
Kết nối |
Kết nối cuối: hàn mông, kẹp vệ sinh, nam và nữ threaded, flanged, I-line hoặc những loại khác theo yêu cầu. |
||
Bộ truyền động |
Thường đóng (NC) - Không khí để mở và lò xo để đóng; Thường mở (NO) - Không khí để đóng và lò xo để mở; Air to Air (AA) - Không khí để mở, không khí để đóng. |
Van bướm vệ sinh
Van bướm vệ sinh còn được gọi là van bướm vệ sinh là một loại thiết bị kiểm soát dòng chảy, được sử dụng để làm cho chất lỏng bắt đầu hoặc ngừng chảy qua một đoạn đường ống.
Van bướm vệ sinh sử dụng:
Van bướm vệ sinh Donjoy được sử dụng rộng rãi cho ngành công nghiệp hóa chất, dầu khí, luyện kim, hệ thống ống nước, thực phẩm, dược phẩm sinh học và hóa chất chemical Van bướm không gỉ Donjoy, phụ kiện vệ sinh là sản phẩm chất lượng cao, có thể được sử dụng cho sữa, dược phẩm, bia , nước giải khát, dầu ăn và các ngành công nghiệp khác để đáp ứng các yêu cầu chuyên môn của họ.
Ưu điểm của van bướm vệ sinh Donjoy:
Van bướm vệ sinh Donjoy có nhiều ưu điểm như kết nối có thể tháo rời, cấu tạo đơn giản và dễ bảo trì;
Gioăng cao su van bướm Donjoy và tấm van là những miếng chất lượng cao để đảm bảo hiệu suất sử dụng và tuổi thọ sử dụng; Van Donjoy có thể cung cấp vật liệu thân van và đĩa như AISI 304 hoặc AISI 316L, vật liệu 304Land 316, van vận hành tự động hoặc thủ công tùy theo các yêu cầu.
Ứng dụng:
DONJOY là thiết bị truyền động van bướm khí nén vệ sinh với các đầu hàn giáp mép, được sử dụng rộng rãi trong các hệ thống đường ống quy trình để cách ly và điều khiển.van bướm hoạt động tự động.
Sự chỉ rõ:
Kích thước có sẵn: 1/2 "đến 12" (1/2 ", 3/4", 1 ", 1 1/2", 2 ", 2 1/2", 3 ", 4", 5 ", 6" , 8 ", 10", 12 ") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
Vật liệu: Vật liệu thân van và đĩa có thể là AISI 304 hoặc AISI 316L, vật liệu 304L và 316 có sẵn theo yêu cầu.
Tối đaáp suất làm việc: 145psi (10bar) cho DN25 / 1 "-DN100 / 4";116psi (8bar) cho DN125 / 5 "-DN150 / 6";73psi (5bar) cho DN200 / 8 "-DN300 / 12".
Hoạt động: Bộ truyền động thẳng đứng SS304, loại NC (thường đóng) / NO (thường mở) / AA (không khí đối không) để lựa chọn.
Áp suất cấp khí: 70-116psi (5-8bar)
Phạm vi nhiệt độ: 14 ~ 248 ° F (-10 ~ 120 ° C) với ghế EPDM, -58 ~ 356 ° F (-50 ~ + 180 ° C) với ghế VMQ (Silicone).
Kết nối cuối: hàn đối đầu / hàn đối đầu.
Xử lý bề mặt: Ra 16 ~ 32µin (0,4 ~ 0,8µm), mặc định là Ra 32µin.
Các tùy chọn:
Vật liệu thân van và đĩa có thể là vật liệu AISI 304 hoặc AISI 316L, vật liệu 304L và 316 có sẵn theo yêu cầu. Ghế và miếng đệm có thể là EPDM, VMQ (Silicone) hoặc Viton (FPM), tất cả đều tuân thủ FDA 21CFR177.2600. có thể được hàn đối đầu, kẹp ba vệ sinh, ren, mặt bích, I-line hoặc các loại khác theo yêu cầu. Tay cầm: tay cầm kéo 4 vị trí;tay cầm nhiều vị trí với vỏ nhựa hoặc nguyên chất
thép không gỉ.
Bộ truyền động để đạt được hoạt động tự động:
thiết bị truyền động khí nén bằng thép không gỉ (kiểu đứng), thiết bị truyền động bằng nhôm khí nén (kiểu nằm ngang) và thiết bị truyền động điện.
NC hoạt động: thường đóng (không đóng được) --- không khí để mở, lò xo để đóng
KHÔNG hoạt động: thường mở (không mở được) --- không khí để đóng, lò xo để mở
AA hoạt động: tác động kép --- không khí để mở, không khí để đóng
Van điều khiển thông minh: cảm biến vị trí, bộ điều khiển C-top, bộ điều khiển C-top (AS-I)
Tiêu chuẩn: DIN, 3A, SMS, ISO / IDF, BS / RJT và ASME / BPE
