Nguồn gốc:
Trung Quốc
Hàng hiệu:
DONJOY
Chứng nhận:
CE,3A,FDA
Số mô hình:
RX
Liên hệ chúng tôi

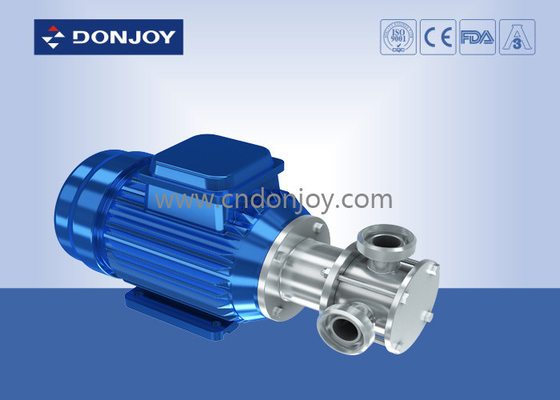

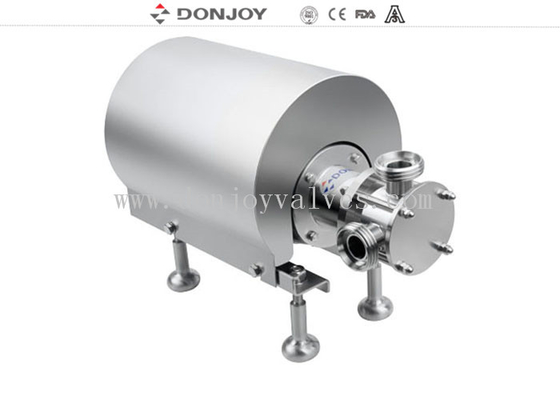

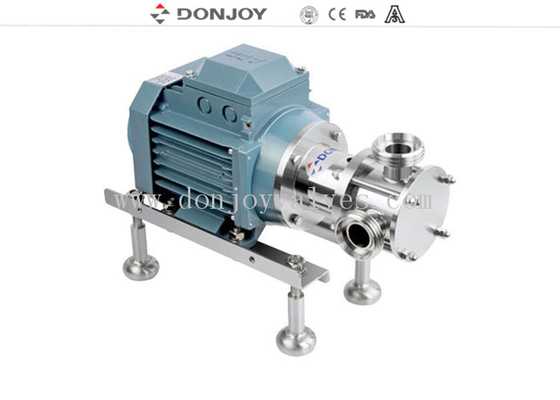

Máy bơm có độ tinh khiết cao cánh quạt vệ sinh 316L - RX - series
Sự mô tả
Bơm cánh quạt linh hoạt RX
Nó có thể đạt được quay theo chiều kim đồng hồ và ngược chiều kim đồng hồ.
Nó có thể được chiết xuất và chuyển chất lỏng khi mức chất lỏng thấp hơn đầu vào của máy bơmtối đa 5 triệu
Máy bơm được thiết kế để vận chuyển và chuyển các phương tiện có độ nhớt thấp và độ nhớt cao vàvật liệu chứa các hạt hoặc khí
Thông số kỹ thuật
Tên sản phẩm: |
Máy bơm có độ tinh khiết cao cánh quạt vệ sinh 316L - RX - series |
Vật liệu thân máy bơm: |
SS304 / SS316L / 1.4301 / 1.4404 |
Chất liệu con dấu: |
EPDM (Tiêu chuẩn, FDA chấp thuận) FPM (Viton) và NBR |
Tối đaLưu lượng: |
20m3 / h |
Tối đaCái đầu: |
80H (m) |
Tối đaÁp lực công việc: |
4 thanh |
Tối đaĐang làm việc Nhiệt độ: |
80 ° C |
Con dấu cơ khí: |
SIC / SiC / EPDM (Tiêu chuẩn), C / SIC, TC / TC |
Loại niêm phong: |
Flcon dấu cơ khí kép được sử dụng / con dấu cơ khí đơn (tiêu chuẩn) |
Công suất động cơ: |
0,5kw, 0,75kw, 1,1kw, 1,5kw, 2,2kw, 3,0kw, |
Vôn: |
110V, 220V, 380V |
Động cơ: |
ABB / nội địa / SIEMENS |
Tần số động cơ: |
50HZ, 60HZ |
Xử lý bề mặt: |
Ra≤0,6μm, EP = Ra0,4μm |
Người mẫu: |
RX |
Kết nối khả dụng: |
Tri-Kẹp, Chỉ, Mặt bích |
Tiêu chuẩn sẵn có: |
DIN, SMS, 3A, RJT, ISO / IDF |
Hoạt động: |
Electic |
Tùy chọn xả thấp: |
Xả thấp / van màng / van bi / van bướm |
Giấy chứng nhận: |
3-A-02-11 NO.1759, FDA 177.2600 CE-MD / 06-42 NO.705201402401-00 |
Phạm vi ứng dụng: |
Sữa, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, v.v. |
Vật liệu cánh quạt |
NBR, EPDM, VITON |
Chi tiết đóng gói: |
Vỏ ván ép hoặc được bảo quản.Hoặc theo yêu cầu của khách hàng. |
Chi tiết giao hàng: |
Thường trong vòng 20 ngày sau khi nhận được T / T thanh toán xuống. |
Nguyên tắc làm việc

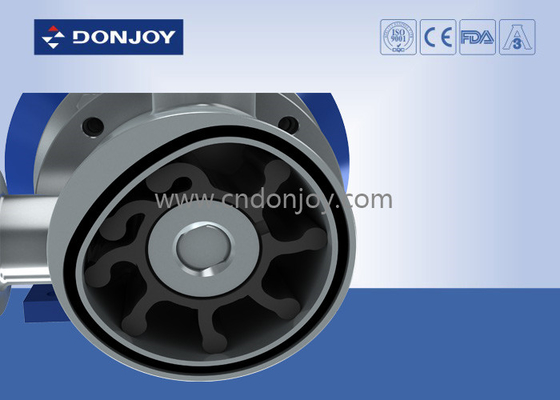

1. Tại cửa vào của máy bơm, do cấu trúc lệch tâm bên trong của stato máy bơm, chân không một phần giữa các cánh của bánh công tác linh hoạt sẽ được hình thành khi tăng thể tích.Lực hút được hình thành do đó sẽ hút chất lỏng vào buồng bơm.
2. Cánh quạt quay được đưa chất lỏng từ đầu vào đến đầu ra.Ở giai đoạn này, không gian giữa các lưỡi dao thực sự được giữ không đổi.Khoảng cách giữa các cánh cho phép các hạt rắn lớn đi qua máy bơm và không làm hỏng chất lỏng.
3. Cánh bơm được tiếp xúc với phần phẳng của bề mặt lệch tâm bên trong stato máy bơm.Cánh quạt Whne bị cong, khối lượng giữa các cánh sẽ giảm liên tục và đều từ máy bơm.
Thiết kế trước, thi công đơn giản

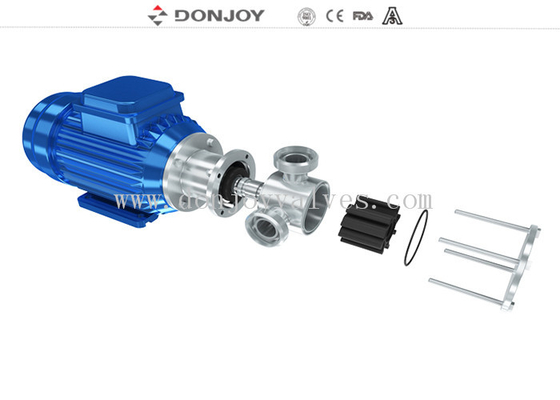

Bảo trì tôi đơn giản và tiết kiệm.Nắp máy bơm được cố định bằng bốn đai ốc khóa.Khi bảo dưỡng cánh bơm và phớt trục của máy bơm, bạn chỉ cần tháo các đai ốc.
Đặc tính kỹ thuật:
Lưu lượng tối đa: 8m3 / h
Áp suất tối đa: 4bar
Hút tối đa: 5 M
Nhiệt độ tối đa: 80 ° C
Xử lý bề mặt: Ra≤0,6μm, EP = Ra0,4μm
Vật liệu:
• Thân và quạt: AISI 316L
• Gioăng: EPDM (thích hợp cho thực phẩm)
• Phớt trục cơ khí
Ứng dụng RX của vệ sinh
Vệ sinh là điều tối quan trọng trong quá trình chế biến thực phẩm và các sản phẩm từ sữa.RX được thiết kế bằng thép không gỉ được đánh bóng và cánh quạt cấp thực phẩm hoặc sữa để đáp ứng yêu cầu vệ sinh nghiêm ngặt.Thiết bị vệ sinh RX bằng thép không gỉ rất dễ làm sạch, sử dụng con dấu trục không nung không gây lắng đọng chất lỏng và vật liệu cánh quạt được sử dụng đã được kiểm tra và phê duyệt.và được chứng nhận tuân thủ các quy định của FDA.Các sản phẩm điển hình phù hợp để phân phối bằng máy bơm bao gồm: Sữa, sữa tách kem, kem, sữa đông, sữa chua, váng sữa, vón cục, xi-rô, gia vị, gelatin, mật ong, mứt, thuốc mỡ, thực phẩm đóng hộp, đồ uống, rượu, bia, nước hoa quả và gia vị .
Ứng dụng RX của ngành công nghiệp
Máy bơm cánh quạt linh hoạt RX cũng có thể được áp dụng cho các trường hợp không yêu cầu vệ sinh, tuy nhiên, nó vẫn là máy bơm bằng thép không gỉ chính. Máy bơm bằng thép không gỉ RX đặc biệt thích hợp để vận chuyển chất lỏng có tính axit, đất sét, phụ gia bê tông, chất tẩy rửa, thuốc nhuộm, hóa chất xử lý màng , mực và mỹ phẩm xử lý nước thải cũng được bơm trong loại máy bơm này thường xuyên, bao gồm các sản phẩm sau: xà phòng, dầu gội đầu, chất tẩy rửa và kem dưỡng ẩm.
duy trì

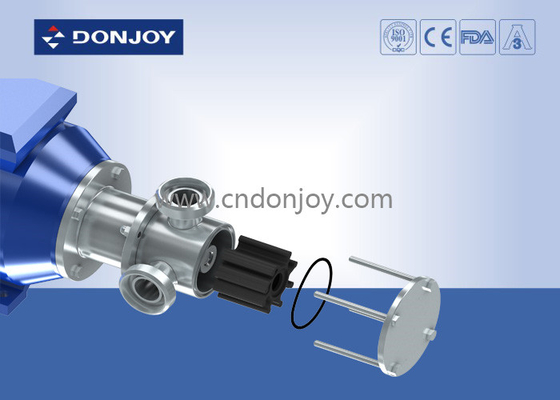

Nắp máy bơm được cố định bằng bốn đai ốc.Nó chỉ cần tháo nắp máy bơm khi rôto và phớt trục được đại tu hoàn toàn, điều đó làm cho máy bơm hoạt động rất hiệu quả và thời gian ngừng hoạt động sẽ được rút ngắn
Bàn trượt
Đang vẽ
Cách kết nối
Tốc độ dòng chảy và đầu
