Nguồn gốc:
Trung Quốc
Hàng hiệu:
DONJOY
Chứng nhận:
CE,3A,FDA
Số mô hình:
STUL / STUR
Liên hệ chúng tôi

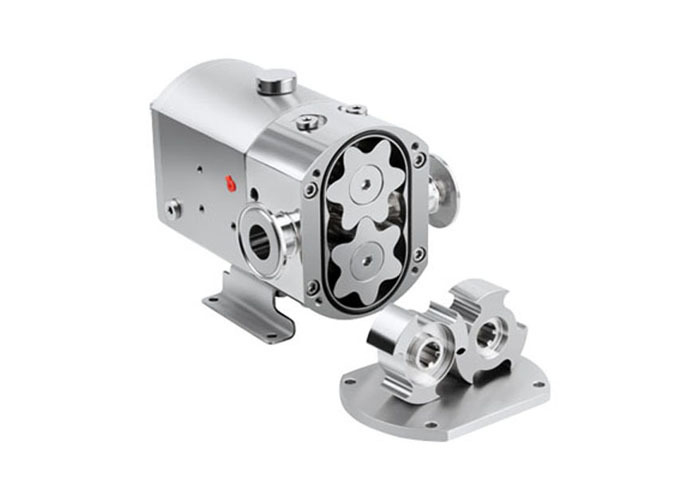

Máy bơm tinh khiết có độ nhớt cao, Máy bơm thùy quay mini để chuyển pho mát và sữa chua whey
Thông số kỹ thuật
Tên sản phẩm: |
Máy bơm thùy quay chuyển vị tích cực nằm ngang |
Vật chất: |
Toàn bộ SS316L / 1.4301 / 1.4404 |
Chất liệu con dấu: |
EPDM (Tiêu chuẩn, FDA chấp thuận) |
Tối đaLưu lượng: |
3000L / H |
Áp lực tối đa: |
12bar / 174PSI |
Tối đanhiệt độ làm việc: |
150 C / 302 F |
Tối đavòng quay: |
1450 rmp |
Loại rôto: |
3 Để lại rôto, 6 Để rôto |
Con dấu cơ khí: |
SIC / SiC / EPDM (Tiêu chuẩn) |
Công suất động cơ: |
0,75kw, 1,5kw, 2,2kw, 3,0kw |
Tùy chọn niêm phong: |
Phốt cơ khí đơn vệ sinh / Phốt cơ khí kép với hệ thống làm mát |
Động cơ: |
ABB, SEW, 50hz / 60hz |
Xử lý bề mặt: |
Đánh bóng bên trong và thổi cát bên ngoài |
Kết nối có sẵn: |
Kẹp, mối hàn nút ren, mặt bích |
Tiêu chuẩn có sẵn: |
DIN, SMS, 3A, RJT, ISO / IDF |
Hoạt động: |
Electic |
Phạm vi ứng dụng: |
Sữa, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, v.v. |
Kết cấu | Được lắp ráp trên tấm đế bằng thép không gỉ |
Không bắt buộc | Điện áp (v) 220-240,360-400,420-460,630-690 |
Sự mô tả
Tùy chọn
1. Phốt cơ khí: SIC / SICE / EPDM, TC / TC, EPDM
2. Con dấu đơn, con dấu đôi cơ khí
3. Rotor: 2 rời roto,3 Để lại rôto, 6 Để rôto
4. Gioăng: FPM (Viton), NBR, EPDM
5. Áo giữ nhiệt cuối mặt
6. Áo giữ nhiệt hoàn chỉnh
7. Dòng TUR dọc hoặc Dòng TUL ngang
Thuận lợi:
Cài đặt và tháo gỡ đơn giản
Trục và rôto áp dụng thiết kế kết nối spline, lắp đặt và tháo rời đơn giản
Hai hướng có thể đảo ngược, có thể đạt được chỉ cần thay đổi hướng quay của động cơ
Có thể được sử dụng cho tất cả các loại môi chất có độ nhớt cao và thấp, mà không cần thay đổi cấu hình
Đầu ra / đầu vào có thể nằm ngang hoặc dọc, chỉ được thực hiện bằng cách thay đổi đế
Rôto 3 lá và rôto 6 lá có thể được thay thế mà không cần thay đổi cấu hình
Các ứng dụng
Máy bơm này dùng để chuyển nhớt cũng như môi trường có độ nhớt thấp trong ngành công nghiệp chế biến thực phẩm, mỹ phẩm và dược phẩm.
Nguyên tắc
1. Khi các thùy quay, không gian ở phía suciton sẽ tăng lên khi một thùy này bị lệch ra khỏi thùy khác, do đó tạo ra chân không một phần hút chất lỏng vào buồng bơm.
2. Khi chúng được trục quay, mỗi thùy được lấp đầy liên tục và chất lỏng được dịch chuyển sang phía phân phối. Những khoảng trống nhỏ giữa áo choàng và giữa các thùy và thành của thân máy bơm đảm bảo rằng các khoảng trống được lấp đầy đúng cách.
3. Vỏ máy bơm được lấp đầy đầy đủ và chất lỏng thoát ra ngoài qua các răng của các thùy và bị ép vào các bức tường của khoảng trống.Điều đó góp phần tạo nên aciton của máy bơm
Hướng dòng chảy của bơm thu nhỏ
Bảng lựa chọn
Đang vẽ
Bảo trì và sửa chữa
Bảo trì máy bơm thùy, không cần xưởng do thiết kế nhỏ gọn, có thể được thực hiện dễ dàng và trong thời gian rất ngắn tại hiện trường.
Cần phải tách kết nối điện trên động cơ máy bơm trước khi bảo trì máy bơm.Sau khi quá trình này được thực hiện, việc bảo trì và sửa chữa máy bơm có thể được thực hiện.
• Có thể thực hiện bảo dưỡng và thay đổi các thùy, khớp nối giữa máy bơm với động cơ và máy bơm có kết nối đường dây bằng bu lông mà không cần tháo nắp trước ra.
• Trong phần này, Các thùy có thể dễ dàng tháo rời, vệ sinh và bảo trì.
• Cần phải tháo phần thân trước để thay đổi con dấu.Hoạt động khám phá cơ thể cũng có thể được thực hiện một cách đơn giản.
• Phần ren của dầu xả trong bình chứa dầu định kỳ được thay thế bằng cách mở nút.Bằng cách này, tuổi thọ của luồng sẽ được theo dõi để tăng
• Việc vệ sinh cần thiết được thực hiện sau khi chúng được tháo tất cả các bộ phận
quay trở lại thân máy và máy bơm đã lắp ráp được kích hoạt.Chiều quay của động cơ khi chạy thử máy bơm theo các mối nối điện phải điên
