Nguồn gốc:
Trung Quốc
Hàng hiệu:
DONJOY
Chứng nhận:
CE,3A,FDA
Số mô hình:
C-TOP-1421/1721
Liên hệ chúng tôi

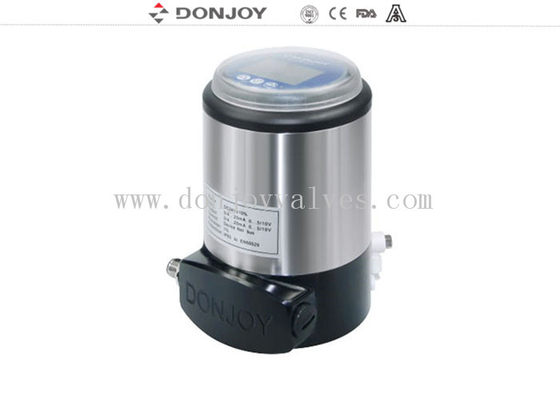

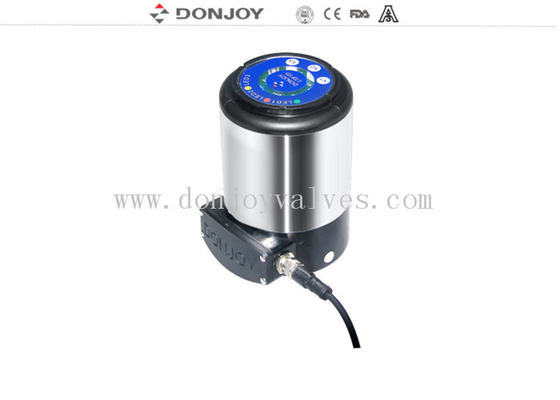

Bộ điều khiển thiết bị bằng thép không gỉ thực phẩm vệ sinh thực phẩm Van điều khiển khí nén C-TOP đóng mở
SỰ CHỈ RÕ
|
tên sản phẩm |
Bộ điều khiển |
|
Trung bình |
Bôi trơn khí nén, khí trơ |
|
Tối đaNhiệt độ làm việc |
70 ℃ |
|
Áp lực công việc |
1,5 bar - 7 bar (22PSI đến 102PSI) |
|
Kết nối |
G1 / 8 " |
|
Mức độ bảo vệ |
IP67 |
|
Luồng không khí |
200NL |
|
Đột quỵ |
Min.3mm;Tối đa70mm |
|
Tối đaC - Đơn vị hàng đầu |
31 C - Đơn vị hàng đầu |
|
Kết nối cáp |
2m |
|
AS-I BUS |
tối đachiều dài: 1m |
|
Chức năng |
Để điều khiển vị trí van |
|
Đặc tính |
Cảm biến vị trí cảm ứng |
Bàn chọn mẫu
| Bộ điều khiển C-TOP 1421/1721 (Phiên bản khuyến nghị) | |||
 |
Điều khiển đầu vào | Đề xuất thiết bị truyền động | Tín hiệu đầu ra |
| 1 van điện từ | thiết bị truyền động khí nén tác động đơn | PNP 2 vị trí 4-20mA | |
| 2 van điện từ | Bộ truyền động khí nén tác động kép | PNP 2 vị trí 4-20mA | |
| 3 van điện từ | cho van chống trộn | PNP 3 vị trí 4-20mA | |
| 3 van điện từ | cho van chống trộn | PNP 4 vị trí (bao gồm cảm biến bên ngoài 1pc) 4-20mA | |
| Bộ điều khiển C-TOP 1421/1721 (Phiên bản giao thức bus AS-I BUS-V3.0) | |||
|
Điều khiển đầu vào | Đề xuất thiết bị truyền động | Tín hiệu đầu ra |
| 1 van điện từ | thiết bị truyền động khí nén tác động đơn | PNP 2 vị trí 4-20mA | |
| 2 van điện từ | Bộ truyền động khí nén tác động kép | PNP 2 vị trí 4-20mA | |
| 3 van điện từ | cho van chống trộn | PNP 3 vị trí 4-20mA | |
Các ứng dụng
C - TOP là bộ điều khiển khí nén được thiết kế để đảm bảo van điều khiển tối ưu.
Nó tương thích với hầu hết các hệ thống tự động PLC.Trong ngành thực phẩm, đồ uống, dược phẩm,

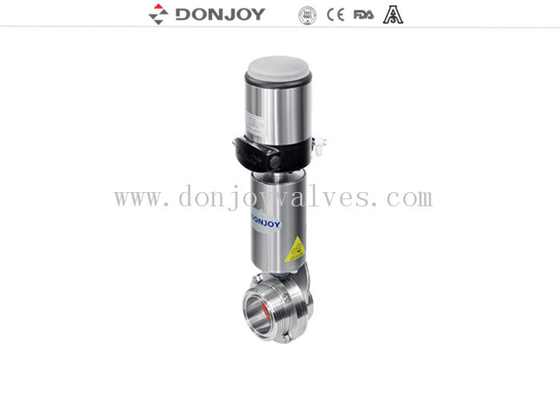

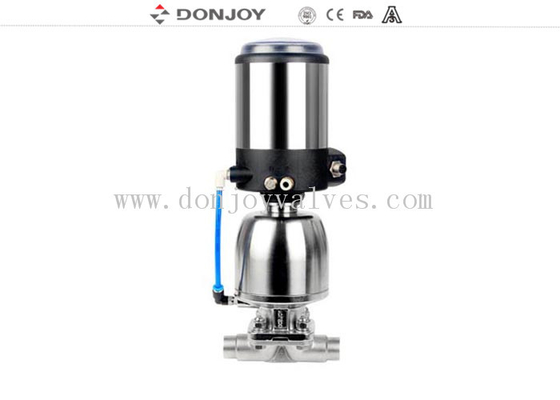

Nó có thể được lắp đặt cho tất cả các loại van khí nén như van chống hỗn hợp, van bướm, van bi, van màng, van đảo chiều và van cầu, v.v.
Thiết kế và tính năng
Kết nối cảm biến với van điện từ (thiết bị truyền động) dễ dàng, nhanh chóng và tiết kiệm bằng AS-I BUS thành thạo.
Vì cáp được giảm phần lớn, việc lắp đặt và khởi động trở nên thuận tiện hơn.
Ngoài ra, thời gian bắt đầu được rút ngắn và có thể tránh được một số rắc rối tiềm ẩn trong quá trình cài đặt. Các phần giống như tiêu chuẩn C - TOP.Phần thay đổi duy nhất là thẻ tích hợp ,.Đầu nối thay thế cách điện AS - I và chính đầu nối cáp.
C - Bộ điều khiển van TOP - - 2014
Phiên bản điều chỉnh độ dịch chuyển
|
Mô hình |
cảm biến |
Van điện từ |
Quyền lực |
Kết nối |
Nhận xét |
|
1421-05-S1-V1 |
1 |
1 |
DC.24V |
Kết nối cáp |
Diễn một mình |
|
1421-05-S1-V2 |
1 |
2 |
DC.24V |
Kết nối cáp |
Tác động kép |
|
1421-05-S1-V3 |
1 |
3 |
DC.24V |
Kết nối cáp |
Ba hiệu ứng (van chống hỗn hợp) |
|
1421-05-S1-V1-AS |
1 |
1 |
DC.24V |
AS-I BUS |
Diễn một mình |
|
1421-05-S1-V2-AS |
1 |
2 |
DC.24V |
AS-I BUS |
Tác động kép |
|
1421-05-S1-V3-AS |
1 |
3 |
DC.24V |
AS-I BUS |
Ba hiệu ứng (van chống hỗn hợp) |
Phiên bản điều hòa cơ khí
|
Mô hình |
cảm biến |
Van điện từ |
Quyền lực |
Kết nối |
Nhận xét |
|
1421-05-S1-V1-M |
1 |
1 |
DC.24V |
Kết nối cáp |
Diễn một mình |
|
1421-05-S1-V1-M |
2 |
1 |
DC.24V |
Kết nối cáp |
Diễn một mình |
|
1421-05-S1-V2-M |
2 |
2 |
DC.24V |
Kết nối cáp |
Tác động kép |
|
1421-05-S1-V3-M |
3 |
3 |
DC.24V |
Kết nối cáp |
Ba hiệu ứng (van chống hỗn hợp) |
|
1421-05-S1-V1-AS-M |
1 |
1 |
DC.24V |
AS-I BUS |
Diễn một mình |
|
1421-05-S1-V1-AS-M |
2 |
1 |
DC.24V |
AS-I BUS |
Diễn một mình |
|
1421-05-S1-V2-AS-M |
2 |
2 |
DC.24V |
AS-I BUS |
Tác động kép |
|
1421-05-S1-V3-AS-M |
3 |
3 |
DC.24V |
AS-I BUS |
Ba hiệu ứng (van chống hỗn hợp) |
Cài đặt
Sản vật được trưng bày
