Nguồn gốc:
Trung Quốc
Hàng hiệu:
DONJOY
Chứng nhận:
CE,3A,FDA
Số mô hình:
IL-TOP-1441-P
Liên hệ chúng tôi

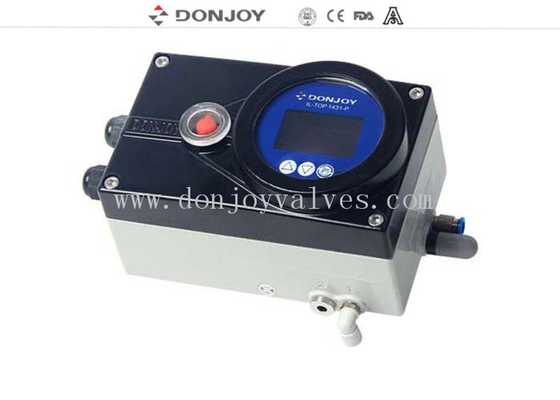

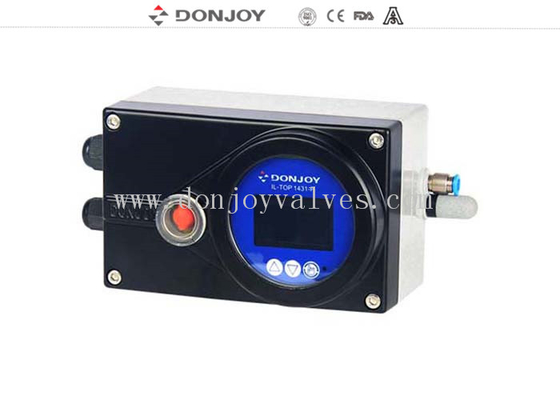

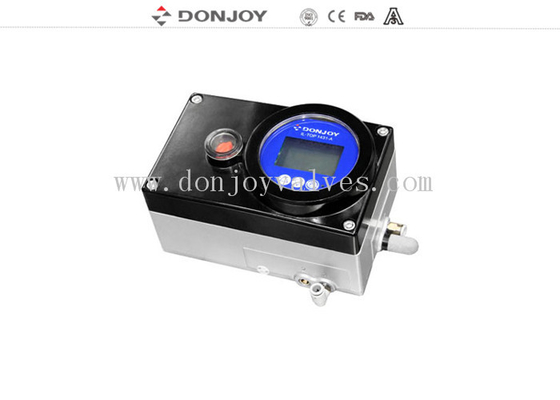

Bộ định vị bộ phận điều khiển van lưu lượng IL-TOP-1441-P Phiên bản phản hồi DV24V đầu thông minh để điều khiển van
SỰ CHỈ RÕ
|
tên sản phẩm |
Bộ định vị thông minh IL-TOP-1441-P |
|
Quyền lực |
DC.24V |
|
Áp lực công việc |
10 thanh |
|
Áp suất khí nén |
4-7 thanh |
|
Vật chất |
SS304 / 316L |
|
Nhiệt độ làm việc |
-10 ℃ ~ 130 ℃ (-10 ℃ ~ 150 ℃ cho van góc và van cầu) |
|
Mức độ bảo vệ |
IP67 |
|
Chức năng tiêu chuẩn |
Đầu vào tín hiệu 0 / 4-20mA đến 0-5 / 10V |
|
Chức năng tùy chọn |
Đầu ra phản hồi vị trí 0 / 4-20mA, 0-5 / 10V |
|
Chức năng tùy chọn |
Kiểm soát Bus Net của Thiết bị |
|
Giao diện hoạt động |
Màn hình LCD |
|
Chi tiết giao hàng |
Thường trong vòng 20 ngày sau khi nhận được T / T xuống thanh toán. |
|
Chứng chỉ |
3A / 54-02 (1580), PED / 97/23 / EC, FDA.177.2600, ISO |
Các ứng dụng
Bộ định vị (IL-TOP-S) ứng dụng hệ thống điều khiển lưu lượng hộp điều khiển quá trình chất lỏng khác nhau, có thể được lắp đặt cho nhiều loại thiết bị truyền động hành trình góc, chẳng hạn như van bướm khí nén, van bi, van cổng, van cầu, v.v. Nó phù hợp để kiểm soát dòng chảy của van khí nén.
Tính năng chức năng
Chứng nhận chống cháy nổ: EXD Ⅱ BT4
Mức độ bảo vệ: IP67
Đầu vào tín hiệu: 0-4 / 20mA, 0-5 / 10V
Phản hồi tín hiệu: 0-4 / 20mA, 0-5 / 10V
Giao thức BUS: DEVICE NET BUS
Tính năng kỹ thuật
Điều khiển có thể được sử dụng như một bộ định vị hoặc bộ điều khiển quá trình.
Là một bộ định vị, nó có thể đặt vị trí van theo điểm đặt.
Là một bộ điều khiển quá trình, MPU sẽ nhận được tín hiệu từ điều khiển bằng cách so sánh giá trị vị trí cài đặt của van với vị trí thực của van, thông qua thuật toán điều khiển PIC, bộ điều khiển quá trình sẽ điều khiển van đến vị trí đích chính xác của van.
Bộ điều khiển bao gồm MPU, bộ phát hiện bằng cách điều khiển tín hiệu, bộ dò vị trí, màn hình LCD, bàn phím và van áp điện, v.v.
Cài đặt
Có thể cung cấp các cơ cấu truyền động của hành trình góc, chẳng hạn như van bướm, van bi và các van, v.v.
Quy cách: 1 inch - 12 inch, DN25 - DN200
Thông tin đặt hàng
Bộ điều khiển vuông IL-TOP-S
|
Mô hình |
Đặc tính |
Phản hồi vị trí |
Sự miêu tả |
|
IL-TOP-S-001-M |
Bộ định vị + Kiểm soát quy trình |
4-20mA / 0-5 / 10V |
Diễn một mình |
|
IL-TOP-S-002-M |
Bộ định vị + Kiểm soát quy trình |
4-20mA / 0-5 / 10V |
Tác động kép |
|
IL-TOP-S-001 |
Bộ định vị + Kiểm soát quy trình |
KHÔNG |
Diễn một mình |
|
IL-TOP-S-002 |
Bộ định vị + Kiểm soát quy trình |
KHÔNG |
Tác động kép |
|
IL-TOP-S-001-BUS |
Bộ định vị + Kiểm soát quy trình + BUS |
Tác động đơn + BUS |
|
|
IL-TOP-S-002-BUS |
Bộ định vị + Kiểm soát quy trình + BUS |
Tác động kép + BUS |
Bộ điều khiển hình vuông IL-TOP-S (Chống cháy nổ: EXD Ⅱ BT4)
|
Mô hình |
Đặc tính |
Phản hồi vị trí |
Sự miêu tả |
|
IL-TOP-S-001-M-EX |
Bộ định vị + Kiểm soát quy trình |
4-20mA / 0-5 / 10V |
Tác động đơn lẻ - Mức độ nổ |
|
IL-TOP-S-002-M-EX |
Bộ định vị + Kiểm soát quy trình |
4-20mA / 0-5 / 10V |
Tác động kép - Mức độ nổ |
|
IL-TOP-S-001-EX |
Bộ định vị + Kiểm soát quy trình |
KHÔNG |
Tác động đơn lẻ - Mức độ nổ |
|
IL-TOP-S-002-EX |
Bộ định vị + Kiểm soát quy trình |
KHÔNG |
Tác động kép - Mức độ nổ |
|
IL-TOP-S-001-BUS-EX |
Bộ định vị + Kiểm soát quy trình + BUS |
Tác động đơn, BUS - Bảo vệ chống cháy nổ |
|
|
IL-TOP-S-002-BUS-EX |
Bộ định vị + Kiểm soát quy trình + BUS |
Tác động kép, BUS - Bảo vệ chống cháy nổ |
