Nguồn gốc:
Trung Quốc
Hàng hiệu:
DONJOY
Chứng nhận:
CE,3A,FDA
Số mô hình:
GMP
Liên hệ chúng tôi

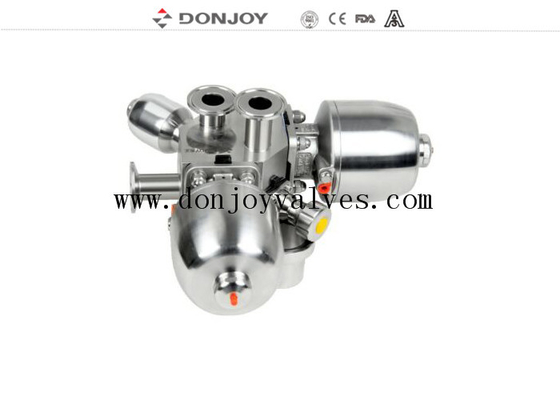

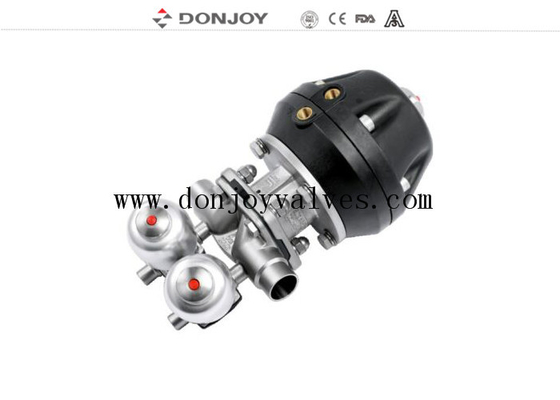

DONJOY Hàn kết hợp van màng đa cổng với FDA EPDM / PTFE
Thông số kỹ thuật
Tên sản phẩm: |
Van màng khí nén đa cổng vệ sinh SS cho |
Vật liệu thân van: |
SS316L |
Chất liệu con dấu: |
Miếng đệm sillcone đơn / Keo PTFE + EPDM / Hai miếng |
Áp suất làm việc tối đa: |
10 thanh |
Nhiệt độ làm việc tối đa: |
130 độ C |
Kích thước sẵn có: |
1 "-3" DN25-DN80 |
Kết nối khả dụng: |
Kẹp / hàn / chỉ / kết nối đặc biệt |
Tiêu chuẩn sẵn có: |
3A / BPE / DIN / ISO / IDF |
Hoạt động: |
Hướng dẫn sử dụng, khí nén |
Cấu trúc sẵn có: |
Thẳng, tee, kiểu chữ U, đáy bể |
Điều khiển: |
Bộ định vị van thông minh / điều khiển C-TOP / cảm biến vị trí |
Chứng chỉ: |
3A / 54-02 (1580), PED / 97/23 / EC, FDA.177.2600 |
Phạm vi ứng dụng: |
Sữa, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, v.v. |
Sổ hướng dẫn sử dụng: |
Song ngữ Trung - Anh |
Hướng của cảng: |
Theo tình hình thực tế |
Sự miêu tả
Các cấu hình khác nhau của van màng
1. Van màng có Pisitioner / Bộ điều khiển quá trình (IL-TOP)
2. Van màng với Bộ điều khiển (C-Top)
3. Bộ điều chỉnh vị trí van
4. Mô-đun cảm biến vị trí
5. Tay cầm bằng nhựa
6. Tay cầm bằng thép không gỉ
7. Thép không gỉ cứng
8. Van màng điện
9. Máy kéo nhựa
10. Cơ thể: Đúc / rèn
Nguyên tắc hoạt động
1. Màng chắn cung cấp niêm phong cơ thể cũng như niêm phong ghế.Không có đường dẫn ra môi trường bên ngoài, vì vậy nó thích hợp cho các quá trình vô trùng
2. Khi van đóng, một miếng đệm áp suất hỗ trợ màng ngăn di chuyển về phía mặt niêm phong trên thân. Khi tấm áp suất di chuyển, màng ngăn uốn cong và bị ép xuống khu vực chỗ ngồi ở trung tâm của cơ thể do đó đóng dòng chảy đường dẫn qua cơ thể.
3. Mối quan hệ giữa cơ thể với tấm áp suất ngăn cản quá trình nén của màng ngăn
4. Van có thể được vận hành bằng tay và các đỉnh điều khiển hoạt động bằng khí nén của van điện từ
Chứng chỉ van màng
1.Tất cả nhựa tổng hợp và phụ gia đều tuân theo Chứng nhận FDA.
2. thành phần hóa học vật liệu, tính chất vật lý và quá trình sản xuất được ghi lại.
3.3-một xác thực nhất quán
4.CE-PED / 97/23 / EC
5.EN 10204-3.1
Màng van
1. EPDM + PTFE (Chất kết dính)Viên nén màng có khả năng kháng hóa chất cao, độ ổn định cao, độ uốn dẻo tốt, tuổi thọ cao, niêm phong cao, không bị thoái hóa mã và không bị ảnh hưởng bởi sự dao động nhiệt độ, hiệu suất tuyệt vời, cho dù đó là chu trình nhiệt, chu trình lạnh hoặc hệ thống khử trùng bằng hơi nước.
Độ phân tách: 1-3 ", DN20-DN80
Nhiệt độ: -20 đến 120 độ
2. EPDM + PTFE (Seperate) Nó có thể làm giảm dung sai của màng ngăn và kéo dài tuổi thọ của màng chắn
Phân tách: 1-4 ", DN20-DN100
Nhiệt độ: -20 đến 150 độ
3 Phớt đơn (EPDM / SILICONE / FPM), Màng cao su nhúng một lớp sợi lưu hóa nâng cao tính chất cơ học của nó, sau đó màng chắn ở áp suất và nhiệt độ có độ ổn định cao, tăng cường độ cứng của sợi trong bu lông bằng thép không gỉ, để đảm bảo cao su tốt hơn và kim loại liên kết với nhau.Vì vậy nó phù hợp để sử dụng trong môi trường chân không.
Phân tách: 1-4 ", DN20-DN100
Nhiệt độ: -10 đến 120 độ
4. Miếng đệm màng ngăn loại mini (EPDM, SILICONE, FPM, EPDM + PTFE)
Phân tách: 1/4 "-3/4", DN6-DN15
Nhiệt độ: -20 đến 150 độ
Xử lý bề mặt:
1.Đối với đánh bóng cơ học: Bên trong Ra < 0,5μm, Bên ngoài: Từ 1-4 "Phun cát, Dưới 1" với gương đánh bóng
Kết hợp van
VAN GMP: Chủ yếu được sử dụng trong nước tinh khiết cao hoặc hệ thống phân phối khác của đường ống thẳng đứng điểm nước, có thể giảm thiểu tắc nghẽn đường ống một cách hiệu quả.một trong các van được đặt ở vị trí thẳng đứng xuất khẩu là không có vi khuẩn sinh sản hoặc quá trình lây nhiễm chéo miệng khi thịt bê mở
VAN SAP: Được sử dụng chủ yếu trong hệ thống đường ống nằm ngang, van chủ được đặt ở vị trí nằm ngang và duy trì một góc tự xả nhất định, sau đó tạo lỗ thông ở điểm xả thấp nhất của đường nước van chủ.
Hoạt động:
Tag: Van Donjoy, Van màng, Van BPE
