Nguồn gốc:
Trung Quốc
Hàng hiệu:
DONJOY
Chứng nhận:
CE,3A,FDA
Số mô hình:
GMP
Liên hệ chúng tôi

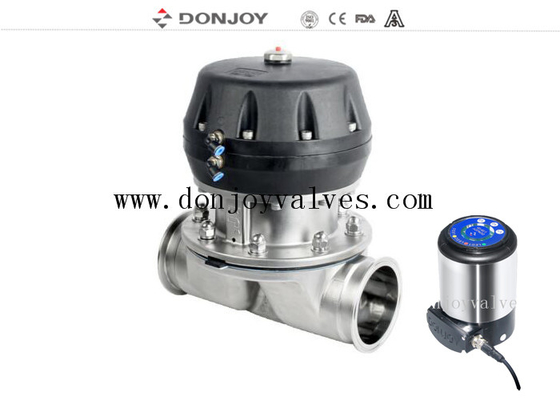

Van màng khí nén nhiều cổng với van mẫu
thông số kỹ thuật
Tên sản phẩm: |
Van màng khí nén đa cổng vệ sinh SS cho |
Chất liệu thân van: |
SS316L |
Chất liệu con dấu: |
Miếng đệm sillcone đơn / Chất kết dính PTFE + EPDM / Hai miếng |
Áp suất làm việc tối đa: |
10 thanh |
Nhiệt độ làm việc tối đa: |
130 độ C |
Kích thước có sẵn: |
1"-3" DN25-DN80 |
Có sẵn kết nối: |
Kẹp/hàn/chỉ/kết nối đặc biệt |
Có sẵn tiêu chuẩn: |
3A/BPE/DIN/ISO/IDF |
hoạt động: |
Hướng dẫn sử dụng, khí nén |
cấu trúc có sẵn: |
Thẳng, chữ T, chữ U, đáy bể |
Điều khiển: |
Bộ định vị van thông minh / Điều khiển C-TOP / cảm biến vị trí |
Giấy chứng nhận: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
Phạm vi ứng dụng: |
Sữa, thực phẩm, nước giải khát, dược phẩm, mỹ phẩm, vv |
Cẩm nang hướng dẫn: |
Song ngữ Trung - Anh |
Hướng cảng: |
Theo tình hình thực tế |
Sự miêu tả

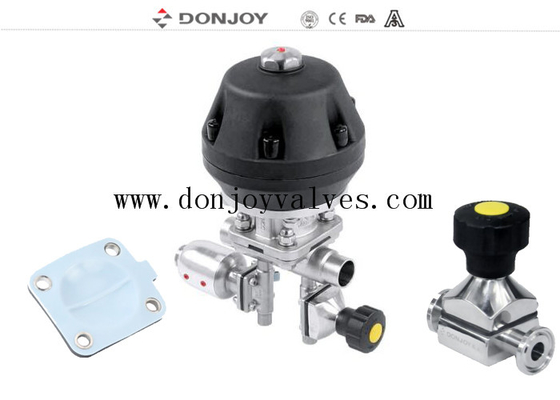

Cấu hình khác nhau của van màng
1. Van Didaphragm với Pisitioner/Process Controller (IL-TOP)
2. Van màng với Bộ điều khiển (C-Top)
3. Bộ điều chỉnh vị trí van
4. Mô-đun cảm biến vị trí
5. Tay cầm bằng nhựa
6. Tay cầm bằng thép không gỉ
7. Máy cắt thép không gỉ
8. Van màng điện
9. Thợ cắt nhựa
10. Thân máy: Đúc/Rèn
Nguyên tắc hoạt động
1. Màng chắn cung cấp đệm kín thân xe cũng như đệm kín yên xe.Không có đường dẫn ra môi trường bên ngoài nên phù hợp với quy trình vô trùng
2. Khi van đóng, một tấm áp suất hỗ trợ màng di chuyển về phía mặt bịt kín trên thân. Khi tấm áp suất di chuyển, màng sẽ uốn cong và bị ép xuống khu vực chỗ ngồi ở giữa thân, do đó đóng dòng chảy đường xuyên qua cơ thể.
3. Mối quan hệ giữa cơ thể với tấm áp suất ngăn chặn quá trình nén quá mức của cơ hoành
4. Van có thể được vận hành bằng tay và điều khiển hoạt động bằng khí nén của van điện từ
Giấy chứng nhận van màng
1. Tất cả nhựa tổng hợp và phụ gia đều tuân theo Chứng nhận của FDA.
2. Thành phần hóa học của vật liệu, tính chất vật lý và quy trình sản xuất được ghi lại.
3.3-a xác thực nhất quán
4.CE-PED/97/23/EC
5.EN 10204-3.1
Màng ngăn của van
1. EPDM + PTFE (Chất kết dính)Viên màng có khả năng kháng hóa chất cao, độ ổn định cao, độ dẻo tốt, tuổi thọ cao, độ kín cao, không thoái hóa mã và không bị ảnh hưởng bởi biến động nhiệt độ, hiệu suất tuyệt vời, cho dù đó là chu trình nhiệt, chu trình lạnh hay hệ thống khử trùng bằng hơi nước.
Phân chia: 1-3", DN20-DN80
Nhiệt độ: -20 đến 120 độ
2. EPDM + PTFE (Riêng biệt) Nó có thể làm giảm dung sai của màng ngăn và kéo dài tuổi thọ của màng ngăn
Phân chia: 1-4", DN20-DN100
Nhiệt độ: -20 đến 150 độ
3 Phốt đơn (EPDM/SILICONE/FPM), Màng ngăn cao su được nhúng một lớp sợi lưu hóa giúp tăng cường tính chất cơ học của nó, sau đó màng ngăn ở áp suất và nhiệt độ có độ ổn định phốt cao, tăng cường độ cứng của sợi trong bu lông thép không gỉ, để đảm bảo cao su tốt hơn và liên kết kim loại với nhau.Vì vậy nó thích hợp sử dụng trong môi trường chân không.
Phân chia: 1-4", DN20-DN100
Nhiệt độ: -10 đến 120 độ
4. Miếng đệm màng loại nhỏ (EPDM, SILICONE,FPM, EPDM+PTFE)
Phân chia: 1/4"-3/4", DN6-DN15
Nhiệt độ: -20 đến 150 độ
xử lý bề mặt:
1.Đối với đánh bóng cơ học: Ra trong<0,5μm, Bên ngoài: Từ 1-4" Phun cát, Dưới 1" với đánh bóng gương
kết hợp van
VAN GMP: Chủ yếu được sử dụng trong nước tinh khiết cao hoặc hệ thống phân phối khác của đường ống thẳng đứng điểm nước, có thể làm giảm hiệu quả tình trạng tắc đường ống.một trong các van được đặt ở vị trí thẳng đứng, xuất khẩu không có vi khuẩn sinh sản hoặc quá trình lây nhiễm chéo miệng mẫu khi mở bê
SAP VALVE: Chủ yếu được sử dụng trong hệ thống đường ống nằm ngang, van chủ được đặt ở vị trí nằm ngang và duy trì một góc tự xả nhất định, sau đó đi qua lỗ ở điểm xả thấp nhất của đường dẫn van chủ.
Hoạt động:
Tag: Van Donjoy, Van màng, Van BPE
