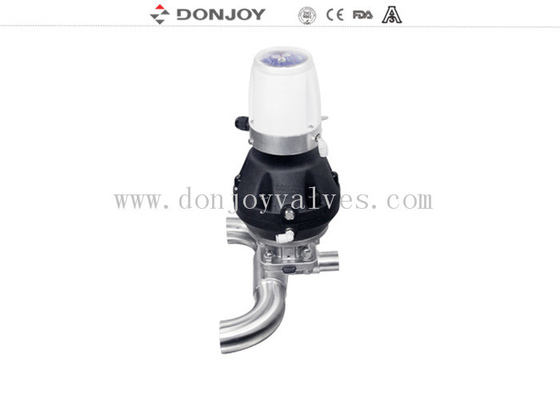

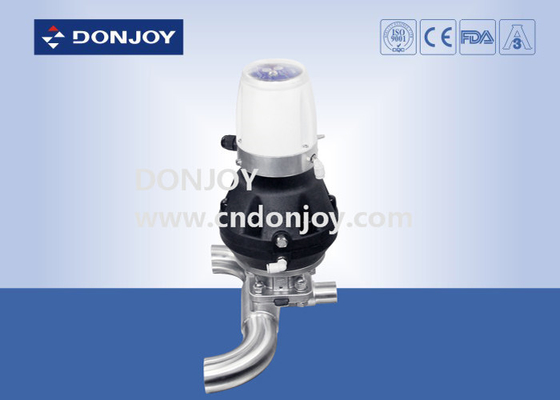

SS316 L Kẹp U - C Tee Van vệ sinh DN25 - DN100 Kích thước với C-TOP

SS316 L Kẹp U - C Tee Van vệ sinh DN25 - DN100 Kích thước với C-TOP

    • SS316 L Clamp U - C Tee Sanitary Diaphragm Valve DN25 - DN100 Size with C-TOP
    • SS316 L Clamp U - C Tee Sanitary Diaphragm Valve DN25 - DN100 Size with C-TOP
    • SS316 L Clamp U - C Tee Sanitary Diaphragm Valve DN25 - DN100 Size with C-TOP
  • SS316 L Clamp U - C Tee Sanitary Diaphragm Valve DN25 - DN100 Size with C-TOP

    Thông tin chi tiết sản phẩm:

    Nguồn gốc: Trung Quốc
    Hàng hiệu: DONJOY
    Chứng nhận: CE,3A,FDA

    Thanh toán:

    Số lượng đặt hàng tối thiểu: 1
    Giá bán: negotiation
    chi tiết đóng gói: hộp carton
    Điều khoản thanh toán: T / T, LC, Thẻ tín dụng
    Liên hệ với bây giờ
    Chi tiết sản phẩm
    Tên sản phẩm: Van màng U - C Tee với C-TOP bahan: SS316L / 1.4404
    Kích thước: 1 '' - 4 '', DN25 - DN100 hoạt động: Tay quay nhựa
    Kết nối: Kẹp Miếng đệm: EPDM + PTFE
    Kết cấu: Tee Tiêu chuẩn: DIN32676 / DIN118582 - 1/2; DIN32676 / DIN118582 - 1/2; ASME BPE / ASTM269 A
    Điểm nổi bật:

    Van kiểm tra màng

    ,

    van màng 3 đường

    SS316 L Kẹp U - C Tee Van màng vệ sinh DN25 - Kích thước DN100 với C-TOP



    Thông số kỹ thuật

    Tên sản phẩm:

    316 L SS Kẹp UC Van màng Tee

    Vật liệu thân van:

    SS316L

    Chất liệu con dấu:

    Miếng đệm sillcone đơn / Keo PTFE + EPDM / Hai miếng PTFE + EPDM

    Áp suất làm việc tối đa:

    10Bar

    Nhiệt độ làm việc tối đa:

    120 độ C

    Kích thước sẵn có:

    1 '' - 4 '', DN25-DN100

    Kết nối khả dụng:

    Kẹp / hàn / chỉ / kết nối đặc biệt

    Tiêu chuẩn sẵn có:

    3A / BPE / DIN / ISO / IDF

    Hoạt động:

    Bằng tay, khí nén

    Cấu trúc có sẵn:

    Thẳng, tee, kiểu chữ U, đáy bể

    Điều khiển:

    Bộ định vị van thông minh / điều khiển C-TOP / cảm biến vị trí

    Chứng chỉ:

    3A / 54-02 (1580), PED / 97/23 / EC, FDA.177.2600

    Phạm vi ứng dụng:

    Sữa, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, v.v.

    Tùy chọn mô hình UC:

    UC-H, US-K

    Intallation:

    Để cài đặt tay quay hoặc bộ truyền động khí nén là tùy chọn



    Sự miêu tả
     Các cấu hình khác nhau của van màng

    1. Van màng có Pisitioner / Bộ điều khiển quá trình (IL-TOP)

    2. Van màng với Bộ điều khiển (C-Top)

    3. Bộ điều chỉnh vị trí van

    4. Mô-đun cảm biến vị trí

    5. Tay cầm bằng nhựa

    6. Tay cầm bằng thép không gỉ

    7. Thép không gỉ acutor

    8. Van màng điện

    9. Máy kéo nhựa

    10. Cơ thể: Đúc / rèn



    Các ứng dụng:
    Van màng, vận hành bằng tay hoặc bằng khí nén, được thiết kế đặc biệt để sử dụng cho các quy trình vệ sinh và vô trùng trong ngành dược phẩm.
    Van rất tuyệt vời để kiểm soát dòng chảy cũng như kiểm soát đóng / mở.
    Các van màng có tính năng lưu lượng tốt hơn so với các van khác.Việc làm sạch và xử lý chất với các hạt tốt hơn là điều cần thiết.Hiện tượng túi khí hiếm khi xảy ra trong quá trình ứng dụng điều khiển lưu lượng.

    Thân van:
    Rèn cơ thể trống là thông qua một miếng thép không gỉ, trong quá trình rèn, cùng với nhiệt độ cao rèn cung cấp, thông qua sự thay đổi hình dạng trống đùn, thông qua rèn sau khi mật độ cơ thể cao hơn, cấu trúc đồng nhất hơn, không có lỗ cát và các tạp chất khác.Sau đó thông qua trung tâm xử lý tiến hành lập bản đồ chính xác cao.

    Đúc cơ thể được làm bằng mô hình sáp parafin khuôn, truyền mô hình sáp parafin trong gốm, để cho bề mặt khuôn sáp toàn thân tạo thành một lớp gốm chắc chắn.Khuôn sáp nấu chảy, sau đó cho vào dung dịch thép không gỉ nóng chảy, sau khi nguội gõ ra ngoài, bề ngoài bằng gốm, thân trống được tạo ra. Kích thước nung rất chính xác, hình thức bên ngoài là nhẵn, sạch và gọn gàng.



    Nguyên tắc hoạt động

    1. Cơ hoành cung cấp con dấu thân xe cũng như con dấu ghế.Không có đường dẫn ra môi trường bên ngoài, vì vậy nó thích hợp cho quá trình vô trùng

    2. Khi van đóng, một miếng đệm áp suất hỗ trợ màng ngăn di chuyển về phía mặt niêm phong trên thân. Khi tấm áp suất di chuyển, màng ngăn uốn cong và bị ép xuống khu vực chỗ ngồi ở trung tâm của cơ thể do đó đóng dòng chảy đường dẫn qua cơ thể.

    3. Mối quan hệ giữa cơ thể với tấm áp suất ngăn cản quá trình nén của màng ngăn

    4. Van có thể được vận hành bằng tay và các đỉnh điều khiển hoạt động bằng khí nén của van điện từ



    Chứng chỉ van màng

    1. Tất cả nhựa tổng hợp và phụ gia đều tuân theo Chứng nhận FDA.

    2. thành phần hóa học vật liệu, tính chất vật lý và quá trình sản xuất được ghi lại.

    3.3-một sự nhất quán xác thực

    4.CE-PED / 97/23 / EC

    5.EN 10204-3.1



    Màng van

    1. EPDM + PTFE (Chất kết dính)Viên nén màng có khả năng kháng hóa chất cao, độ ổn định cao, độ uốn dẻo tốt, tuổi thọ cao, độ kín cao, không bị thoái hóa mã, và không bị ảnh hưởng bởi sự dao động nhiệt độ, hiệu suất tuyệt vời, cho dù đó là chu trình nhiệt, chu trình lạnh hoặc hệ thống khử trùng bằng hơi nước.

    Độ phân tách: 1-3 ", DN20-DN80

    Nhiệt độ: -20 đến 120 độ

    SS316 L Kẹp U - C Tee Van vệ sinh DN25 - DN100 Kích thước với C-TOP 0

    2. EPDM + PTFE (Seperate) Nó có thể làm giảm dung sai của màng ngăn và kéo dài tuổi thọ của màng chắn

    Phân tách: 1-4 ", DN20-DN100

    Nhiệt độ: -20 đến 150 độ

    SS316 L Kẹp U - C Tee Van vệ sinh DN25 - DN100 Kích thước với C-TOP 1



    3 Phớt đơn (EPDM / SILICONE / FPM), Màng cao su nhúng một lớp sợi lưu hóa nâng cao tính chất cơ học của nó, sau đó màng chắn ở áp suất và nhiệt độ có độ ổn định cao, tăng cường độ cứng của sợi trong bu lông bằng thép không gỉ, để đảm bảo cao su tốt hơn và kim loại liên kết với nhau.Vì vậy nó rất thích hợp để sử dụng trong môi trường chân không.

    Phân tách: 1-4 ", DN20-DN100

    Nhiệt độ: -10 đến 120 độ

    SS316 L Kẹp U - C Tee Van vệ sinh DN25 - DN100 Kích thước với C-TOP 2



    4. Miếng đệm màng ngăn loại mini (EPDM, SILICONE, FPM, EPDM + PTFE)

    Phân tách: 1/4 "-3/4", DN6-DN15

    Nhiệt độ: -20 đến 150 độ

    SS316 L Kẹp U - C Tee Van vệ sinh DN25 - DN100 Kích thước với C-TOP 3



    Xử lý bề mặt:

    1.Đối với đánh bóng cơ học: Bên trong Ra < 0,5μm, Bên ngoài: Từ 1-4 "Phun cát, Dưới 1" với gương đánh bóng

    SS316 L Kẹp U - C Tee Van vệ sinh DN25 - DN100 Kích thước với C-TOP 4



     Đang vẽ

    Vui lòng kiểm tra mẫu kích thước dưới đây để biết thông tin chi tiết.

    SS316 L Kẹp U - C Tee Van vệ sinh DN25 - DN100 Kích thước với C-TOP 5

    Nếu cần thêm thông tin, vui lòng liên hệ trực tiếp với chúng tôi.
