Nguồn gốc:
Trung Quốc
Hàng hiệu:
DONJOY
Chứng nhận:
CE,3A,FDA
Số mô hình:
NO.DIN-VZH130A1
Liên hệ chúng tôi

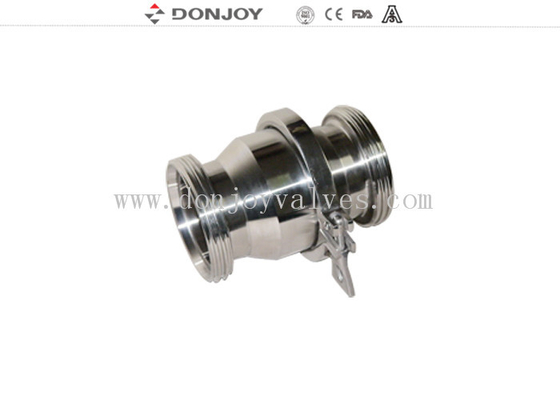

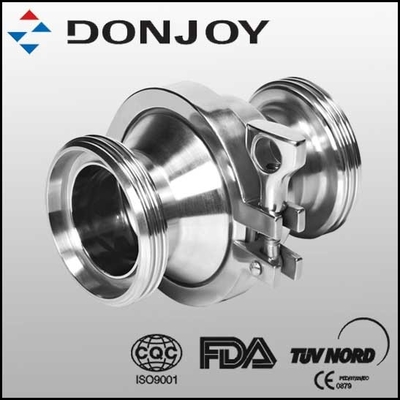

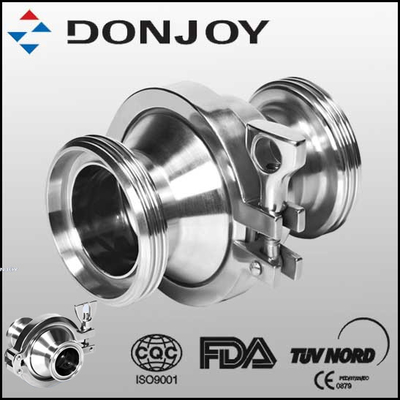

Kết nối thân kẹp Van kiểm tra xi lanh thủy lực, van kiểm tra kết nối Therad
Sự chỉ rõ
| Tên sản phẩm: | Van một chiều SS304 / SS316L, van không giữ lại, kết nối kẹp thân |
| Vật liệu thân van: | SS304 hoặc SS316L |
| Chất liệu con dấu: | EPDM |
| Tối đaÁp lực công việc: | 10Bar |
| Mở áp lực: | 0,1-0,3bar |
| Tối đaNhiệt độ làm việc: | 120 độ C |
| Kích thước sẵn có: | 3/4 "- 3 1/2", DN15-DN100 |
| Kết nối khả dụng: | Chủ đề, hàn, kẹp |
| Tiêu chuẩn sẵn có: | DIN, SMS, 3A |
| Chứng chỉ: | FDA, CE |
Sự miêu tả:
Van kiểm tra thủy lực
1. dễ dàng tháo rời
2. Xây dựng quy mô nhỏ
3. Kết nối DIN11851 (tiêu chuẩn)
Các ứng dụng:
1. Van một chiều là loại van có tác dụng ngăn chất lỏng chảy ngược trở lại và đảm bảo chỉ chảy theo một chiều.
2. Nó có thể được sử dụng để ngăn dòng chảy ít quay trở lại tránh va đập đường ống
3. Nó được sử dụng trong các ngành công nghiệp chế biến thực phẩm, đồ uống, rượu, dầu, mỹ phẩm, dược phẩm và hóa chất.
Thông tin kĩ thuật
• Van một chiều vệ sinh có thể thay đổi kích thước từ 1/2 "đến 4".
• Kết nối cuối có thể được hàn đối đầu, kẹp ba vệ sinh, ren hoặc các loại khác theo yêu cầu.
• Áp suất làm việc tối đa có sẵn là 10 bar (145psi)
• Các van có sẵn cho các áp suất nứt sau:
4,35psi (0,3bar) cho DN25
2,9psi (0,2bar) cho DN32-40
1,45psi (0,1bar) cho DN50-100
• Nhiệt độ mà van hoạt động tùy thuộc vào phạm vi vật liệu từ:
EPDM 14 ° F đến 248 ° F (-10 ℃ đến 120 ℃)
SILICONE -22 ° F đến 356 ° F (-30 ℃ đến 180 ℃)
VITON (FPM) 23 ° F đến 356 ° F (-5 ℃ đến 220 ℃)
Teflon (PTFE) -4 ° F đến + 482 ° F (-20 ℃ đến 250 ℃)
• Bề mặt hoàn thiện có thể là Ra 32μin (0,8μm) theo mặc định hoặc tốt hơn theo yêu cầu.
Những Điều Cần Lưu Ý Khi Lắp Đặt Van Kiểm Tra Vệ Sinh
Van kiểm tra vệ sinh có thể được lắp đặt theo chiều ngang hoặc chiều dọc.Tuy nhiên, các thông số kỹ thuật sau đây phải được tuân thủ đối với van kiểm tra bóng và đĩa:
- Van kiểm tra bi -
Trong thiết lập thẳng đứng, sản phẩm phải chảy từ dưới lên trên để trọng lực có thể đẩy quả bóng vào và ra khỏi ghế.
Trong thiết lập nằm ngang, phần cong của van cần phải thẳng đứng và ở góc 90 độ so với đường ống.Điều này đảm bảo rằng van thoát nước tự do và quả bóng nằm đúng cách.
- Van kiểm tra đĩa -
Van Kiểm tra Đĩa không thoát tự do trong một cài đặt dọc.Do đó, để chúng thoát nước tự do, chúng cần phải ở vị trí nằm ngang.
Đang vẽ
chi tiết đóng gói
Gói bong bóng cho mỗi van.
Bao bì bên ngoài là thùng carton hoặc ván ép.
Hoặc theo yêu cầu của khách hàng.
