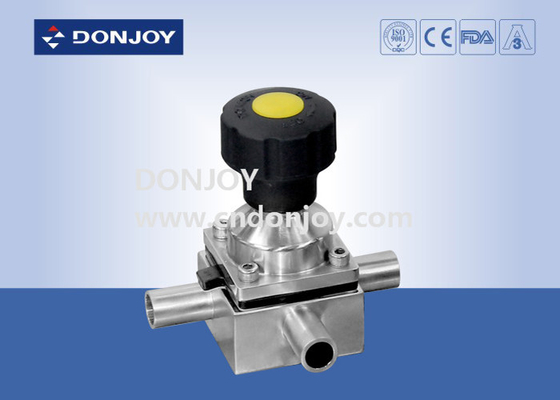

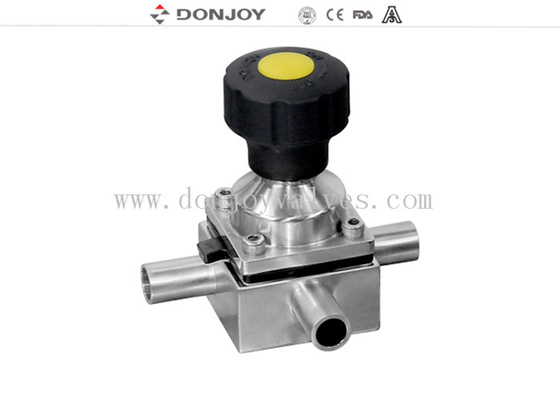

SS 316 nhựa hướng dẫn sử dụng nhỏ ba cách hoành van với 3 cổng, hàn kết thúc

Van ba chiều nhỏ bằng nhựa SS 316L bằng nhựa với 3 cổng, Kết thúc hàn

Thông số kỹ thuật


Các ứng dụng

1. Van màng có bộ định vị / Bộ điều khiển quá trình (IL-TOP)
2. Van màng với Bộ điều khiển (C-Top)
3. Bộ điều chỉnh vị trí van
4. Mô-đun cảm biến vị trí
5. Bộ truyền động bằng thép không gỉ
6. Bộ truyền động bằng nhựa

Hoạt động điện
7. Van màng điện

Vận hành thủ công
8. Tay cầm bằng nhựa
9. Tay cầm bằng thép không gỉ

Vật liệu thân van
10. Cơ thể: Đúc / rèn

Nguyên tắc hoạt động

1. Cơ hoành cung cấp con dấu thân xe cũng như con dấu ghế.Không có đường dẫn ra môi trường bên ngoài, vì vậy nó thích hợp cho quá trình vô trùng

2. Khi van đóng, một miếng đệm áp suất hỗ trợ màng ngăn di chuyển về phía mặt niêm phong trên thân. Khi tấm áp suất di chuyển, màng ngăn uốn cong và bị ép xuống khu vực chỗ ngồi ở trung tâm của cơ thể do đó đóng dòng chảy đường dẫn qua cơ thể.

3. Mối quan hệ giữa cơ thể với tấm áp suất ngăn cản quá trình nén của màng ngăn

4. Van có thể được vận hành bằng tay và các đỉnh điều khiển hoạt động bằng khí nén của van điện từ

Chứng chỉ van màng

1. Tất cả nhựa tổng hợp và phụ gia đều tuân theo Chứng nhận FDA.

2. thành phần hóa học vật liệu, tính chất vật lý và quá trình sản xuất được ghi lại.

3.3-một sự nhất quán xác thực

4.CE-PED / 97/23 / EC

5.EN 10204-3.1

Màng van

1. EPDM + PTFE (Chất kết dính)Viên nén màng có khả năng kháng hóa chất cao, độ ổn định cao, độ uốn dẻo tốt, tuổi thọ cao, độ kín cao, không bị thoái hóa mã, và không bị ảnh hưởng bởi sự dao động nhiệt độ, hiệu suất tuyệt vời, cho dù đó là chu trình nhiệt, chu trình lạnh hoặc hệ thống khử trùng bằng hơi nước.

Độ phân tách: 1-3 ", DN20-DN80

Nhiệt độ: -20 đến 120 độ

2. EPDM + PTFE (Seperate) Nó có thể làm giảm dung sai của màng ngăn và kéo dài tuổi thọ của màng chắn

Phân tách: 1-4 ", DN20-DN100

Nhiệt độ: -20 đến 150 độ

3 Phớt đơn (EPDM / SILICONE / FPM), Màng cao su nhúng một lớp sợi lưu hóa nâng cao tính chất cơ học của nó, sau đó màng chắn ở áp suất và nhiệt độ có độ ổn định cao, tăng cường độ cứng của sợi trong bu lông bằng thép không gỉ, để đảm bảo cao su tốt hơn và kim loại liên kết với nhau.Vì vậy nó rất thích hợp để sử dụng trong môi trường chân không.

Phân tách: 1-4 ", DN20-DN100

Nhiệt độ: -10 đến 120 độ

4. Miếng đệm màng ngăn loại mini (EPDM, SILICONE, FPM, EPDM + PTFE)

Phân tách: 1/4 "-3/4", DN6-DN15

Nhiệt độ: -20 đến 150 độ

Xử lý bề mặt:

1.Đối với đánh bóng cơ học: Bên trong Ra ＜ 0,5μm, Bên ngoài: Từ 1-4 "Phun cát, Dưới 1" với gương đánh bóng

Nếu cần thêm thông tin, vui lòng liên hệ trực tiếp với chúng tôi.
