Nguồn gốc:
Trung Quốc
Hàng hiệu:
DONJOY
Chứng nhận:
CE,3A,FDA
Số mô hình:
G1.1
Liên hệ chúng tôi

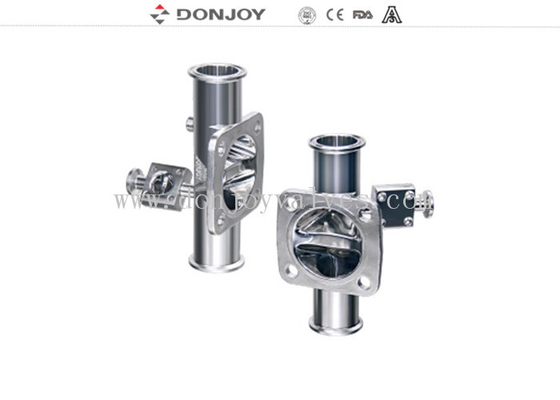

Van màng thép không gỉ 1/2 inch đa cổng, van 3 cổng kết nối hàn
1. Van màng có Pisitioner / Bộ điều khiển quá trình (IL-TOP)
2. Van màng với Bộ điều khiển (C-Top)
3. Bộ điều chỉnh vị trí van
4. Tay cầm bằng nhựa
5. Tay cầm bằng thép không gỉ
6. acuator thép cứng
7. Acuator nhựa
8. Cơ thể: Đúc / rèn / Thân van thép tròn
Thông số kỹ thuật
Tên sản phẩm: |
Màng chắn khí nén bằng thép không gỉ đa cổng 1/2 inch Van có kết nối hàn |
Vật liệu thân van: |
rèn thân 1.4404 / 316L |
Chất liệu con dấu: |

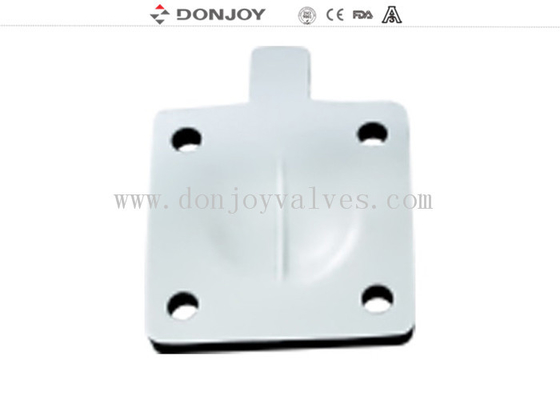

Hai miếng PTFE + EPDM (tiêu chuẩn) EPDM / SILICONE / FPM một miếng, một miếng dính PTFE + EPDM (tùy chọn) |
Áp suất làm việc tối đa: |
6 bar đến 8bar (tùy thuộc vào màng ngăn) |
Nhiệt độ làm việc tối đa: |
-10 độ c đến 130 độ C (tùy thuộc vào cơ hoành) |
Kích thước sẵn có: |
1/2 "-2" DN25-DN50 |
Kết nối khả dụng: |
Kẹp / hàn / kết nối đặc biệt |
Tiêu chuẩn sẵn có: |
3A / BPE / DIN / ISO / IDF |
Hoạt động: |
Thiết bị truyền động khí nén (thép không gỉ và nhựa) |
Cấu trúc sẵn có: |
5 cổng và 3 van điều khiển (M-53A) 6 cổng và 4 van điều khiển (M-64A) |
Điều khiển: |
Bộ định vị van thông minh / điều khiển C-TOP / cảm biến vị trí |
Chứng chỉ: |
3A / 54-02 (1580), PED / 97/23 / EC, FDA.177.2600 |
Phạm vi ứng dụng: |
Sữa, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, v.v. |
Sự phối hợp: |
3 van điều khiển, 5 cổng |
Các ứng dụng
Van màng, vận hành bằng tay hoặc bằng khí nén, được thiết kế đặc biệt để sử dụng cho các quy trình vệ sinh và vô trùng trong ngành dược phẩm.
Van rất tốt để kiểm soát dòng chảy cũng như kiểm soát đóng / mở.
Các van màng có tính năng lưu lượng tốt hơn so với các van khác.Việc làm sạch và xử lý chất với các hạt tốt hơn là điều cần thiết.Hiện tượng túi khí hiếm khi xảy ra trong quá trình ứng dụng điều khiển lưu lượng.
Thân van
Rèn cơ thểtrống là thông qua một miếng thép không gỉ, trong quá trình rèn, cùng với nhiệt độ cao rèn cung cấp, thông qua sự thay đổi hình dạng trống đùn, thông qua rèn sau khi thân hình cao hơn, cấu trúc đồng nhất hơn, không có lỗ cát và các tạp chất khác.Sau đó thông qua trung tâm xử lý thực hiện gia công với độ chính xác cao.
Đúc cơ thể được làm bằng mô hình sáp parafin khuôn, mô hình sáp parafin truyền trong gốm, để cho bề mặt khuôn sáp toàn thân tạo thành một lớp gốm chắc chắn.Đun chảy sáp modl, sau đó cho vào dung dịch thép không gỉ đang nóng chảy, sau khi làm nguội loại bỏ sự xuất hiện của gốm, thân trống được tạo thành.Kích thước đúc rất chính xác, bề ngoài là nhỏ, sạch sẽ và gọn gàng.
Đặc điểm cấu trúc
Thiết kế màng ngăn mới.
Bảo trì đơn giản, an toàn và dễ vận hành.
Chức năng tự trống.
Có giá trị KV tuyệt vời.
CIP / SIP khử trùng và làm sạch.

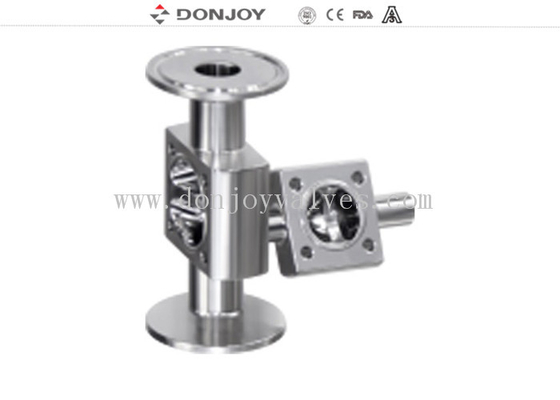

Van màng đa cổng loại M-53A
Ba van điều khiển, 5 cổng
Một chỗ ngồi dưới nước
Hai bệ van lấy mẫu vòng kín tích hợp
Đề xuất cài đặt S1 lên
Van màng đa cổng loại M-64A
Bốn van điều khiển, 6 cổng
Khối van vô trùng và các cổng được làm bằng khối thép không gỉ,
Khối đa chức năng với một số ứng dụng tích hợp, WFI điểm sử dụng, lấy mẫu,
nước ngưng tụ, làm đầy vào các bình lớn hơn, thoát nước, cung cấp hơi vô trùng cho SI
Thiết kế sản phẩm
