Nguồn gốc:
Trung Quốc
Hàng hiệu:
DONJOY
Chứng nhận:
CE,3A,FDA
Số mô hình:
IL-TOP-S
Liên hệ chúng tôi

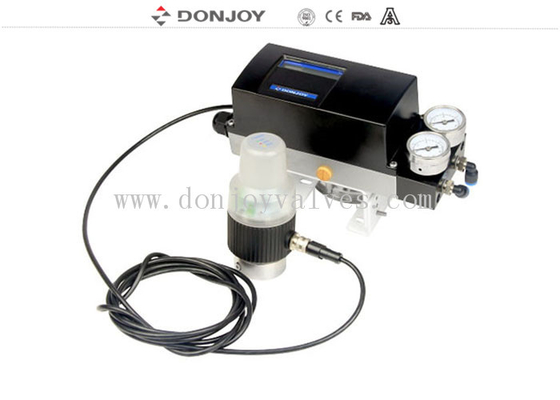

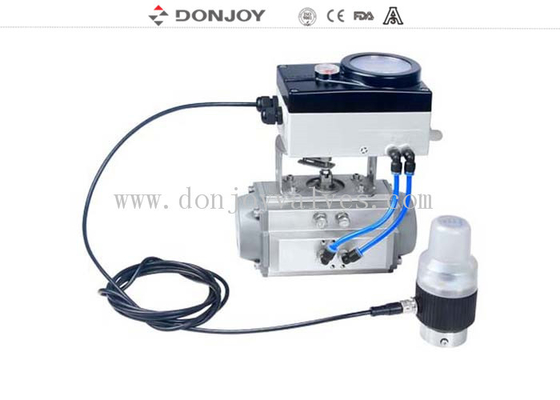

Bộ định vị van thông minh loại vuông cho van bi không giữ lại
Sự chỉ rõ
|
tên sản phẩm |
Bộ định vị van thông minh loại vuông |
|
Quyền lực |
DC.24V |
|
Áp lực công việc |
10 thanh |
|
Áp suất khí nén |
4-7 thanh |
|
Vật chất |
SS304/316 |
|
Nhiệt độ làm việc |
10 ℃ ~ 130 ℃ (-10 ℃ ~ 150 ℃ cho van góc và van cầu) |
|
Mức độ bảo vệ |
IP67 |
|
Chức năng tiêu chuẩn |
Đầu vào tín hiệu 0 / 4-20mA đến 0-5 / 10V |
|
Chức năng tùy chọn |
Đầu ra phản hồi vị trí 0 / 4-20mA, 0-5 / 10V |
|
Chức năng tùy chọn |
Mạng thiết bị nhưng kiểm soát |
|
Giao diện hoạt động |
Màn hình LCD |
|
Bao bì |
Gói bong bóng cho mỗi van. Bao bì bên ngoài là thùng carton hoặc ván ép. Hoặc theo yêu cầu của khách hàng. Thường trong vòng 20 ngày sau khi nhận được T / T xuống thanh toán. |
|
Không bắt buộc |
Gioăng: NBR / MVQ / FPM |
Tính năng chức năng
Chứng nhận chống cháy nổ: EXD Ⅱ BT4
Mức độ bảo vệ: IP67
Đầu vào tín hiệu: 0-4 / 20mA, 0-5 / 10V
Phản hồi tín hiệu: 0-4 / 20mA, 0-5 / 10V
Giao thức BUS: DEVICE NET BUS
Tính năng kỹ thuật
Điều khiển có thể được sử dụng như một bộ định vị hoặc bộ điều khiển quá trình.
Là một bộ định vị, nó có thể đặt vị trí van theo điểm đặt.
Với vai trò là bộ điều khiển quá trình, MPU sẽ nhận được tín hiệu từ điều khiển bằng cách so sánh giá trị vị trí cài đặt của van với vị trí thực của van, thông qua thuật toán điều khiển PIC, bộ điều khiển quá trình sẽ điều khiển van đến bộ định vị mục tiêu chính xác của van.
Bộ điều khiển bao gồm MPU, bộ phát hiện bằng cách điều khiển tín hiệu, bộ dò vị trí, màn hình LCD, bàn phím và van áp điện, v.v.
Cài đặt
Có thể cung cấp các cơ cấu truyền động của hành trình góc, chẳng hạn như van bướm, van bi và các van, v.v.
Quy cách: 1 inch - 12 inch, DN25 - DN200
Thông tin đặt hàng
Bộ điều khiển vuông IL-TOP-S
|
Mô hình |
Đặc tính |
Phản hồi vị trí |
Sự miêu tả |
|
IL-TOP-S-001-M |
Bộ định vị + Kiểm soát quy trình |
4-20mA / 0-5 / 10V |
Diễn một mình |
|
IL-TOP-S-002-M |
Bộ định vị + Kiểm soát quy trình |
4-20mA / 0-5 / 10V |
Tác động kép |
|
IL-TOP-S-001 |
Bộ định vị + Kiểm soát quy trình |
KHÔNG |
Diễn một mình |
|
IL-TOP-S-002 |
Bộ định vị + Kiểm soát quy trình |
KHÔNG |
Tác động kép |
|
IL-TOP-S-001-BUS |
Bộ định vị + Kiểm soát quy trình + BUS |
Tác động đơn + BUS |
|
|
IL-TOP-S-002-BUS |
Bộ định vị + Kiểm soát quy trình + BUS |
Tác động kép + BUS |
Bộ điều khiển hình vuông IL-TOP-S (Chống cháy nổ: EXD Ⅱ BT4)
|
Mô hình |
Đặc tính |
Phản hồi vị trí |
Sự miêu tả |
|
IL-TOP-S-001-M-EX |
Bộ định vị + Kiểm soát quy trình |
4-20mA / 0-5 / 10V |
Tác động đơn lẻ - Mức độ nổ |
|
IL-TOP-S-002-M-EX |
Bộ định vị + Kiểm soát quy trình |
4-20mA / 0-5 / 10V |
Tác động kép - Mức độ nổ |
|
IL-TOP-S-001-EX |
Bộ định vị + Kiểm soát quy trình |
KHÔNG |
Tác động đơn lẻ - Mức độ nổ |
|
IL-TOP-S-002-EX |
Bộ định vị + Kiểm soát quy trình |
KHÔNG |
Tác động kép - Mức độ nổ |
|
IL-TOP-S-001-BUS-EX |
Bộ định vị + Kiểm soát quy trình + BUS |
Tác động đơn, BUS - Bảo vệ chống cháy nổ |
|
|
IL-TOP-S-002-BUS-EX |
Bộ định vị + Kiểm soát quy trình + BUS |
Tác động kép, BUS - Bảo vệ chống cháy nổ |
Hướng dẫn cài đặt
