Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tiêu chuẩn: | DIN,3A,SMS,ISO | Kết nối: | hàn, kẹp, chủ đề, |
|---|---|---|---|
| Bề mặt: | phun cát | Vật liệu: | Thép không gỉ |
| Con hải cẩu: | EPDM + PTFE | nhiệt độ làm việc: | -10 đến 150 độ |
| Áp lực làm việc: | 8 thanh | Loại: | Loại A/loại T |
| Làm nổi bật: | Van xả áp suất,Van xả khí |
||

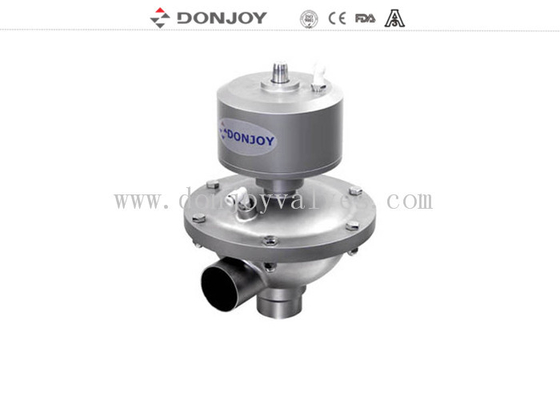

Van an toàn áp suất không đổi đầu vào 12 bar vệ sinh, đầu hàn thép không gỉ SS304
Chi tiết nhanh:
Van áp suất không đổi
Loại: Loại A, Loại V, Loại Mini, CÓ BỘ TĂNG ÁP
Thông số kỹ thuật
|
Tên sản phẩm: |
Van áp suất không đổi |
|
Vật liệu thân van: |
SS304 hoặc SS316L |
|
Vật liệu làm kín: |
EPDM, NBR, FPM |
|
Áp suất làm việc tối đa: |
8Bar 116PSI |
|
Nhiệt độ làm việc tối đa: |
-10 đến 150 độ C |
|
Kích thước có sẵn: |
1.5", 2" ,2.5" |
|
Kết nối có sẵn: |
Mặt bích, Kẹp, Hàn |
|
Tiêu chuẩn có sẵn: |
DIN, INCH, IDF, 3A, SMS |
|
Vận hành: |
Khí nén, Thủ công |
|
Chứng chỉ: |
FDA, CE, ISO, 3]A |
Nguyên lý hoạt động
1. Van áp suất không đổi hoạt động bằng khí nén, tự động chạy mà không cần cảm biến trên hệ thống đường ống hoặc các thiết bị phụ trợ khác và chỉ cần một van điều chỉnh áp suất khí nén để duy trì sự ổn định áp suất có thể thực hiện được hoạt động bình thường của van
2. Lát màng và thanh van có thể phù hợp để vận chuyển sản phẩm bất kỳ thay đổi áp suất nào để tạo ra phản ứng nhanh chóng và thay đổi tương ứng vị trí của thân van để tiếp tục giữ áp suất đặt trước.
3. Van áp suất không đổi - v: áp suất đầu vào không đổi, trong áp suất môi chất truyền tải cao hơn áp suất cài đặt trong điều kiện van mở, áp suất môi chất truyền tải giảm lưu lượng đã trở thành, áp suất môi chất truyền tải không đủ van đóng.
4. Van áp suất không đổi - Loại A: Áp suất đầu ra không đổi, khi áp suất môi chất truyền tải cao hơn áp suất cài đặt trong điều kiện van sẽ đóng, áp suất môi chất truyền tải giảm lưu lượng thay đổi, áp suất môi chất truyền tải không đủ van mở.
Ứng dụng:
1. Van an toàn được sử dụng để bảo vệ đường ống, bơm khỏi áp suất quá cao
2. Thiết kế vệ sinh và an toàn là để ngăn ngừa nguy hiểm trong vận hành và sự cố thiết bị do áp suất
3. Với thiết kế bằng thép không gỉ vệ sinh, van là lựa chọn tốt nhất để bảo vệ thiết bị trong các ngành công nghiệp sữa, thực phẩm, đồ uống, dược phẩm và hóa chất tốt.
Dữ liệu kỹ thuật
|
Kích thước |
D |
D1 |
A |
B |
L1 |
L2 |
H1 |
H2 |
|
|
LOẠI V |
DN40 |
40 |
50.5 |
1.5 |
20 |
130 |
62 |
215 |
18 |
|
1.5” |
38.1 |
50.5 |
1.5 |
206 |
130 |
69 |
215 |
18 |
|
|
DN50 |
52 |
64 |
1.5 |
206 |
130 |
69 |
215 |
18 |
|
|
2” |
50.8 |
64 |
1.5 |
206 |
130 |
69 |
215 |
18 |
|
|
2.5” |
63.5 |
77.5 |
2 |
206 |
130 |
69 |
215 |
18 |
|
Bản vẽ sản phẩm
Thẻ: Van vệ sinh, Van không đổi, Van không đổi đầu vào
