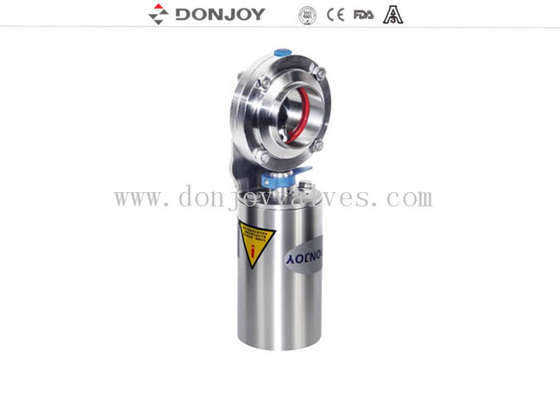

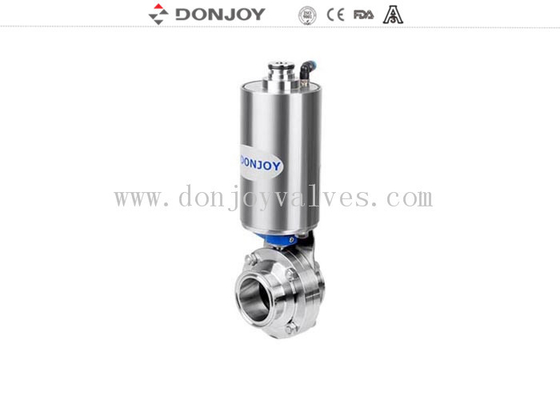

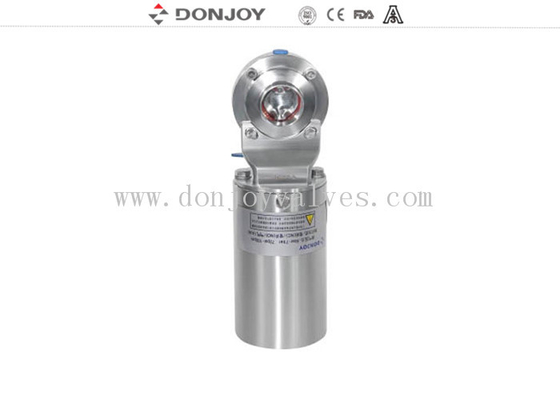

Phương pháp hoạt động khí nén Sanitary Butterfly Valves with Clamped Ends Silicon seal 12"

Phương pháp hoạt động khí nén Sanitary Butterfly Valves with Clamped Ends Silicon seal 12"

Các thông số kỹ thuật
Vật liệu thép	Các bộ phận thép làm ướt sản phẩm	AISI 304 hoặc 316L (1.4306 / 1.4404)	Được trang bị vật liệu Báo cáo kiểm tra
	Các bộ phận thép khác	AISI 304
Vật liệu niêm phong	Tiêu chuẩn	EPDM	Tất cả các vật liệu niêm phong phù hợp với FDA 21CFR177.2600
	Các tùy chọn	VMQ / Viton (FPM)
Áp lực	Áp suất làm việc	≤145psi (10bar)
	Áp suất cung cấp không khí Động cơ	70 ~ 116psi (5 ~ 8bar)
Nhiệt độ	Nhiệt độ hoạt động	EPDM: 14 ~ 248°F (-10 ~ 120°C) VMQ (Silicone): -58 ~ 356°F (-50 ~ +180°C) Viton (FPM): -22 ~ 428°F (-30 ~ +220°C)
	Nhiệt độ khử trùng	150°C, tối đa 20 phút.
Điều trị bề mặt	Điều trị bề mặt bên trong	Ra 16 ~ 32μin (0,4 ~ 0,8μm)
	Điều trị bề mặt bên ngoài	Ra 32 ~ 64μin (0,8 ~ 1,6μm)
Kết nối	Các kết nối cuối: hàn đít, kẹp vệ sinh, thắt dây đai nam và nữlề, I-line hoặc khác theo yêu cầu.
Máy điều khiển	Thông thường đóng (NC) - Không khí để mở và mùa xuân để đóng; Thông thường mở (NO) - Không khí để đóng và mùa xuân để mở; Không khí đến không khí (AA) - Không khí mở, không khí đóng

Dữ liệu

Máy điều khiển khí nén
	Kích thước	Đề xuất kích thước van
		Van bướm	Van bóng
	70	DN10-DN50,0.5 "-2"	DN10-DN25,0.5"-1"
	85	DN10-DN100,1 "-4"	DN10-DN40,0.5 "-1.5"
	114	DN100-DN125,4"-5"	DN50-DN65,2"-2,5"
	133	DN150-DN200,6 "-8"	DN80-DN100,3 "-4"
	168	DN200-DN300,8"-12"	DN100,4"



Ứng dụng:
van bướm vệ sinh loại khí nén có đầu hàn / hàn bướm, được sử dụng rộng rãi trong các hệ thống đường ống quy trình để cô lập và điều khiển.

Chi tiết:
Kích thước có sẵn: 1/2" đến 12" (1/2", 3/4", 1 ′′, 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
Vật liệu: Vật liệu thân van và đĩa có thể là AISI 304 hoặc AISI 316L, vật liệu 304L và 316 có sẵn theo yêu cầu.
Áp suất làm việc tối đa: 145psi (10bar) cho DN25/1"-DN100/4"; 116psi (8bar) cho DN125/5"-DN150/6"; 73psi (5bar) cho DN200/8"-DN300/12".
Hoạt động: SS304 động cơ dọc, NC (thường đóng) / NO (thường mở) / AA (không khí đến không khí) để lựa chọn.
Áp suất cung cấp không khí: 70-116psi (5-8bar)
Phạm vi nhiệt độ: 14 ~ 248 ° F (-10 ~ 120 ° C) với ghế EPDM, -58 ~ 356 ° F (-50 ~ + 180 ° C) với ghế VMQ (Silicone).
Các kết nối cuối: hàn sau / hàn sau.
Điều trị bề mặt: Ra 16 ~ 32μin (0,4 ~ 0,8μm), Ra 32μin là mặc định.

Tùy chọn:
Cơ quan van và vật liệu đĩa có thể là AISI 304 hoặc AISI 316L, vật liệu 304L và 316 có sẵn theo yêu cầu.tất cả phù hợp với FDA 21CFR177.2600. Kết nối cuối có thể được hàn, kẹp ba vệ sinh, niềng, vạch, I-line hoặc những người khác theo yêu cầu.
Chọn tay cầm: tay cầm kéo 4 vị trí; tay cầm nhiều vị trí với nắp nhựa hoặc bằng thép không gỉ tinh khiết.

Máy điều khiển để đạt được hoạt động tự động:
Động cơ không gỉ khí (loại dọc), động cơ nhôm khí (loại ngang) và động cơ điện.
NC hoạt động: đóng bình thường (không đóng)---không khí để mở, mùa xuân để đóng
Không hoạt động: mở bình thường (không mở)---không khí để đóng, mùa xuân để mở
AA hoạt động: hoạt động kép --- không khí để mở, không khí để đóng van điều khiển thông minh: cảm biến vị trí, bộ điều khiển C-top, bộ điều khiển C-top (AS-I)
Tiêu chuẩn: DIN, 3A, SMS, ISO / IDF, BS / RJT và ASME / BPE
