Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điểm: | Bộ truyền động khí nén bằng nhôm ngang | Sức mạnh: | DC24V |
|---|---|---|---|
| Hoạt động: | Không khí và Điện | Áp lực: | 10 thanh |
| Chuyển đổi: | ON / OFF quang | Máy điều khiển: | Thông minh |
| Làm nổi bật: | Bộ định vị van kỹ thuật số,bộ định vị tác động kép |
||
DC24V Horizontal Aluminium Pneumatic Actuator Máy điều khiển đơn hoạt động
Thông số kỹ thuật
Áp suất không khí tối đa: 8Bar,
Áp suất không khí hỗn hợp: 2.5Bar
Nhiệt độ làm việc: -15 độ đến + 150 độ
Nguồn cung cấp không khí: Không khí sạch sau khi khô hoặc lọc, khí không ăn mòn
Một vai hoặc hai vai
Chơi đơn: Air spring
Chơi đôi: Không khí-không khí
Máy điều khiển khí khí bình
Máy điều khiển khí nén ngang
Vật liệu
Nhôm
Ứng dụng: Sử dụng cho các van khác nhau để điều khiển van mở và đóng
Hành động: Hành động đôi và Hành động duy nhất
Kích thước: DJ052/ DJ063/DJ075/ DJ083/DJ092/DJ0105/ DJ125
van khác nhau với mô-men xoắn khác nhau để chọn các Actuator
Cấu trúc
Với đơn vị điều khiển điện.
| Bảng mô-men xoắn của máy điều khiển khí nén hoạt động đôi | |||||
| Kích thước | Vòng xoắn ((N.M) | Đề xuất kích thước van | |||
| Van bướm | Van bóng | Van bóng 3 chiều | Van công nghiệp | ||
| DJ052 | 21 |
DN10-DN50, 0.5 "-2" |
DN10-DN32, 0.5 "-1.25" |
N/M |
N/M |
| DJ063 | 37 |
DN65-DN80, 2.5" - 3.5" |
DN40-DN50, 1.5 "-2" |
DN25-DN32, 1-1.25" |
DN25,1" |
| DJ075 | 59 | DN100,4" | 2.5" |
DN40-DN50, 1.5 "-2" |
DN32-DN40, 1.25"-1.5" |
| DJ083 | 74 |
DN125-DN150, 5"-6" |
DN65,3" | DN65,2.5" | DN50,2" |
| DJ092 | 114 | DN200,8" | DN80 | 3" | DN65,2.5" |
| DJ105 | 170 |
DN250-DN300, 10"-12" |
DN100,4" | DN80 | DN80,3" |
| DJ125 | 292 | N/M | DN125,5" | DN100,4" | DN100,4" |
| DJ140 | 439 | N/M | DN150,6" | N/M | DN150,6" |
| DJ160 | 669 | N/M | DN200,8" | N/M | DN200,8" |
| Mô hình mô hình mô hình mô hình | |||||
| Kích thước | Vòng xoắn ((N.M) | Đề xuất kích thước van | |||
| Van bướm | Van bóng | Van bóng 3 chiều | Van công nghiệp | ||
| DJ052-S | 12.5-8.5 |
DN10-DN32, 0.5 "-1.25" |
DN10-DN15, 0.5"-0.75" |
N/M |
DN10-DN15, 0.5"-0.75" |
| DJ063-S | 21.2-13.7 |
DN40-DN50, 1.5 "-2" |
DN25,1"
|
DN25,1" |
DN25,1" |
| DJ075-S | 292.2-21.2 | DN65,2.5"-3" | DN32,1.25" |
DN32,1.25"
|
DN32-1.25" |
| DJ083-S | 46.5-31.6 |
DN80,3.5" |
DN401.5" | DN40,1.5" | DN40,1.5" |
| DJ092-S | 69.3-46.7 | DN100,4" | DN50,2" | DN50,2" | DN50,2" |
| DJ105-S | 99-63 |
DN200-DN250
|
DN65,2.5" | N/M | DN65,2.5" |
| DJ125-S | 159-105 | N/M | DN80,3" | DN80,3" | N/M |
| DJ140-S | 260-172 | N/M | DN100,4" | DN100,4" | DN80,3" |
| DJ160-S | 422-279 | N/M | N/M | N/M | DN100,4" |
Dữ liệu sản phẩm

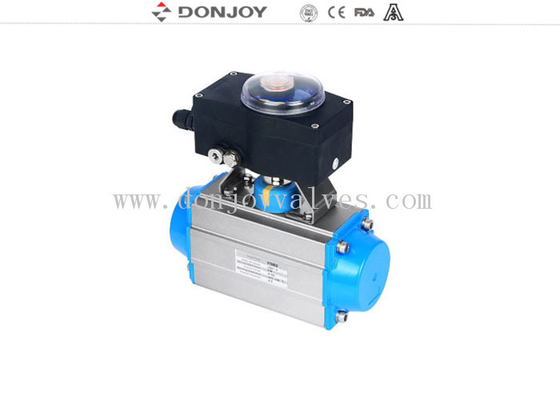

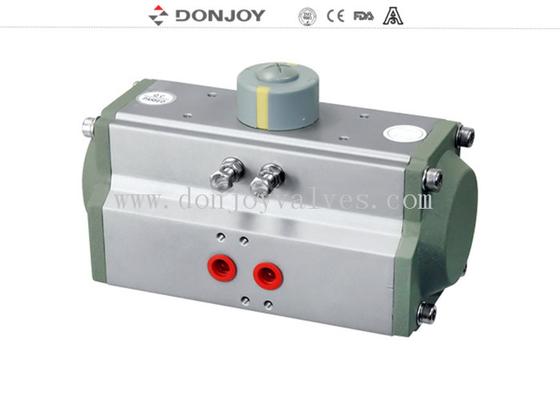

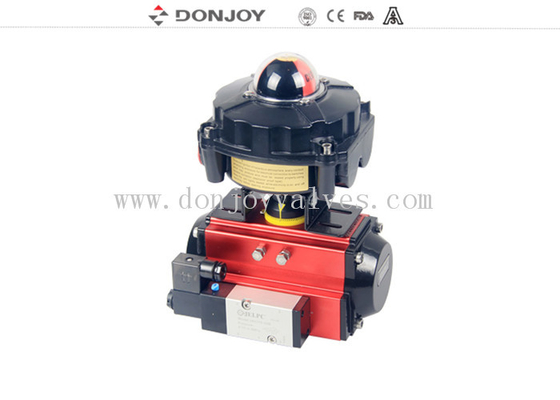

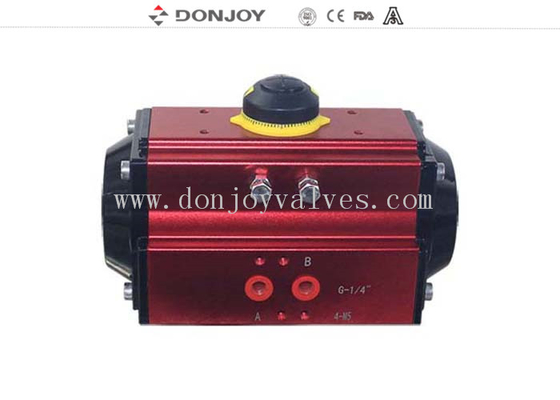

Hiển thị sản phẩm
