Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên: | Máy bơm thùy quay nhỏ | Kích thước: | MINI STUL-R/L |
|---|---|---|---|
| Hoạt động: | Động cơ | Cơ khí: | SIC / SIC / EPDM |
| Kết nối: | kẹp | Phương tiện truyền thông: | Honney và hài hước, v.v. |
| Tính năng: | điều tiết chất lỏng | Động cơ: | ABB hoặc SEW |
| Làm nổi bật: | bơm tự khởi động,Máy bơm cao áp |
||

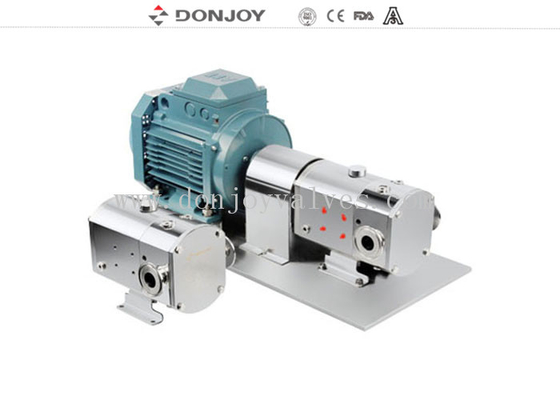

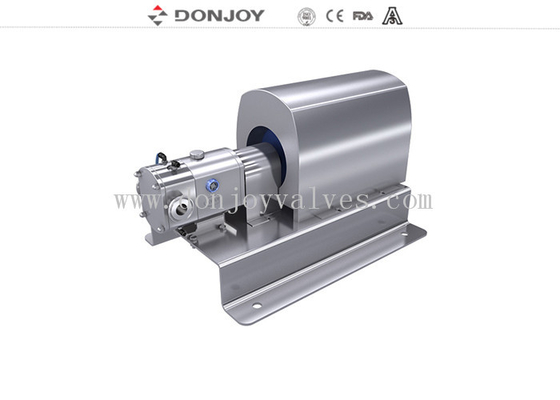

Bơm độ tinh khiết cao kiểm soát chất lỏng, Bơm thùy quay mini, Vận chuyển thực phẩm mỹ phẩm mật ong
Thông số kỹ thuật
|
Tên sản phẩm: |
Bơm thùy quay dịch chuyển dương ngang |
|
Vật liệu làm kín: |
EPDM (Tiêu chuẩn, phê duyệt FDA) |
|
Lưu lượng tối đa: |
3000L/H |
|
Áp suất tối đa: |
12bar/ 174PSI |
|
Nhiệt độ làm việc tối đa: |
150 C / 302 F |
|
Vòng/phút tối đa: |
1450 vòng/phút |
|
Loại cánh quạt: |
Cánh quạt 3 thùy, Cánh quạt 6 thùy |
|
Phớt cơ khí: |
SIC/SiC/EPDM (Tiêu chuẩn) |
|
Công suất động cơ: |
0.75kw, 1.5kw, 2.2kw, 3.0kw |
|
Tùy chọn làm kín: |
Phớt cơ khí đơn vệ sinh/ Phớt cơ khí kép với hệ thống làm mát |
|
Động cơ: |
ABB, SEW, 50hz / 60hz |
|
Xử lý bề mặt: |
Bên trong được đánh bóng và bên ngoài phun cát |
|
Kết nối khả dụng: |
Kẹp, Hàn Butt ren, Mặt bích |
|
Tiêu chuẩn khả dụng: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
Vận hành: |
Điện |
|
Phạm vi ứng dụng: |
Sữa, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, v.v. |
| Cấu trúc | Được lắp ráp trên tấm đế bằng thép không gỉ |
| Tùy chọn | Điện áp (v) 220-240,360-400,420-460,630-690 |
Sự miêu tả
Tùy chọn
1. Phớt cơ khí: SIC / SICE / EPDM, TC / TC, EPDM
2. Phớt đơn, Phớt cơ khí kép

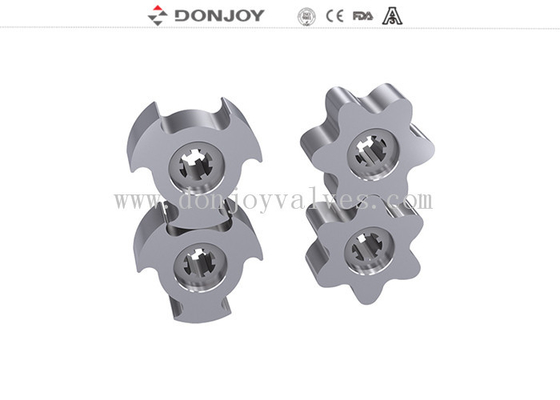

3. Cánh quạt: Cánh quạt 2 thùy,Cánh quạt 3 thùy, Cánh quạt 6 thùy
4. Gioăng: FPM (Viton), NBR, EPDM
5. Áo khoác nhiệt mặt cuối
Tính năng
A. Truyền động thay đổi liên tục thủ công
B. Hộp số động cơ điều chỉnh bộ biến tần tần số
C. Truyền động đầu ra tốc độ cố định
Thiết kế và tính năng
1. TUL ngang, TUR dọc
2. Kết cấu trục trần
3. Thiết kế vệ sinh của phần đính kèm của cánh quạt
4. Phớt cơ khí vệ sinh, Dễ dàng vệ sinh và bảo trì
Ứng dụng
Bơm này lý tưởng để vận chuyển các chất có độ nhớt cao cũng như độ nhớt thấp trong ngành chế biến thực phẩm, mỹ phẩm và dược phẩm.
Nguyên tắc
1. Khi các thùy quay, không gian ở phía hút tăng lên khi một thùy cách xa thùy khác, do đó tạo ra chân không một phần, hút chất lỏng vào buồng bơm.
2. Khi chúng được quay bởi các trục, mỗi thùy được lấp đầy liên tiếp và chất lỏng được dịch chuyển sang phía phân phối. Các khoảng trống nhỏ giữa các thùy và giữa các thùy và thành của thân bơm đảm bảo rằng các không gian được lấp đầy đúng cách.
3. Vỏ bơm được lấp đầy hoàn toàn và chất lỏng thoát ra qua các răng của thùy và bị ép vào thành của các không gian. Điều này góp phần vào hoạt động của bơm
Hướng dòng chảy của bơm thùy mini
Bảng chọn
Bản vẽ
Bảo trì và sửa chữa
Việc bảo trì bơm thùy, không cần xưởng do thiết kế nhỏ gọn, có thể được thực hiện dễ dàng và trong thời gian rất ngắn tại hiện trường.
Cần phải ngắt kết nối điện trên động cơ bơm trước khi bảo trì bơm. Sau khi quá trình này hoàn tất, việc bảo trì và sửa chữa bơm có thể được thực hiện.
• Bảo trì và thay thế các thùy, khớp nối giữa bơm và động cơ và bơm với các kết nối đường ống có thể được thực hiện bằng các bu lông mà không cần tháo nắp trước.
• Trong phần này, các thùy dễ dàng tháo ra, có thể thực hiện việc vệ sinh và bảo trì.
• Thân trước để thay phớt cần phải được tháo ra. Hoạt động tiết lộ thân cũng có thể được thực hiện một cách đơn giản.
• Phần ren của dầu xả dầu định kỳ được thay thế bằng việc mở nút. Bằng cách này, tuổi thọ của ren sẽ được theo dõi để tăng lên
• Việc vệ sinh cần thiết được thực hiện sau khi tháo tất cả các bộ phận
quay trở lại thân và bơm được lắp ráp được kích hoạt. Hướng quay của động cơ khi vận hành bơm theo các kết nối điện phải được thực hiện
