Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu: | Thép Không Gỉ 316L | Kích thước: | MINI STUL-R/L |
|---|---|---|---|
| Hoạt động: | Động cơ | Cơ khí: | SIC / SIC / EPDM |
| Kết nối: | kẹp | Phương tiện truyền thông: | Honney và hài hước, v.v. |
| Tính năng: | điều tiết chất lỏng | Động cơ: | ABB hoặc SEW |
| Làm nổi bật: | bơm tự khởi động,Máy bơm cao áp |
||

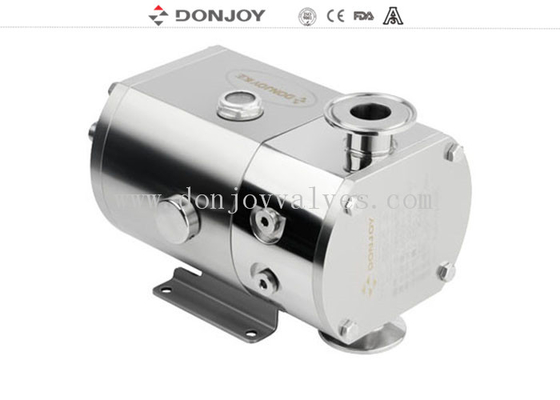

Bơm cánh gạt mini DONJOY cho Vận chuyển Phô mai và Sữa chua Whey
Thông số kỹ thuật
|
Tên sản phẩm: |
Bơm cánh gạt quay thể tích dương nằm ngang |
|
Vật liệu: |
Toàn bộ SS316L/1.4301/1.4404 |
|
Vật liệu làm kín: |
EPDM (Tiêu chuẩn, được FDA phê duyệt) |
|
Lưu lượng tối đa: |
3000L/H |
|
Áp suất tối đa: |
12bar/ 174PSI |
|
Nhiệt độ làm việc tối đa: |
150 C / 302 F |
|
Vòng/phút tối đa: |
1450 vòng/phút |
|
Loại cánh gạt: |
Cánh gạt 3 thùy, Cánh gạt 6 thùy |
|
Phớt cơ khí: |
SIC/SiC/EPDM (Tiêu chuẩn) |
|
Công suất động cơ: |
0.75kw, 1.5kw, 2.2kw, 3.0kw |
|
Tùy chọn làm kín: |
Phớt cơ khí đơn vệ sinh/ Phớt cơ khí kép với hệ thống làm mát |
|
Động cơ: |
ABB, SEW, 50hz / 60hz |
|
Xử lý bề mặt: |
Bên trong được đánh bóng và bên ngoài phun cát |
|
Kết nối khả dụng: |
Kẹp, Hàn giáp mối ren, Mặt bích |
|
Tiêu chuẩn khả dụng: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
Vận hành: |
Điện |
|
Phạm vi ứng dụng: |
Sữa, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, v.v. |
| Cấu trúc | Được lắp ráp trên tấm đế bằng thép không gỉ |
| Tùy chọn | Điện áp (v) 220-240,360-400,420-460,630-690 |
Mô tả
Tùy chọn
1. Phớt cơ khí: SIC / SICE / EPDM, TC / TC, EPDM
2. Phớt đơn, Phớt cơ khí kép
3. Cánh gạt: Cánh gạt 2 thùy,Cánh gạt 3 thùy, Cánh gạt 6 thùy
4. Gioăng: FPM (Viton), NBR, EPDM
5. Áo khoác nhiệt mặt cuối
6. Áo khoác nhiệt hoàn chỉnh
7. Dòng TUR dọc hoặc Dòng TUL ngang
Ưu điểm:
Lắp đặt và tháo gỡ đơn giản
Trục và cánh gạt sử dụng thiết kế kết nối then hoa, lắp đặt và tháo gỡ đơn giản
Hai hướng có thể đảo ngược, có thể đạt được chỉ bằng cách thay đổi hướng quay của động cơ
Có thể sử dụng cho tất cả các loại môi chất có độ nhớt cao và thấp, mà không cần thay đổi cấu hình
Đầu ra/đầu vào có thể nằm ngang hoặc dọc, thực hiện bằng cách chỉ thay đổi đế

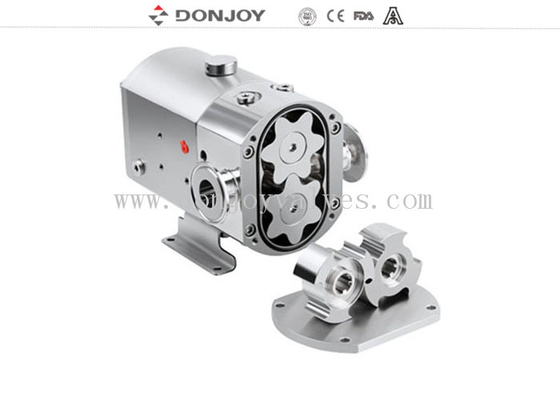

Cánh gạt 3 thùy và cánh gạt 6 thùy có thể thay thế mà không cần thay đổi cấu hình
Ứng dụng
Bơm này rất lý tưởng để vận chuyển các môi chất nhớt cũng như có độ nhớt thấp trong ngành chế biến thực phẩm, mỹ phẩm và dược phẩm.
Nguyên tắc
1. Khi các thùy quay, không gian ở phía hút tăng lên khi một thùy cách xa thùy khác, do đó tạo ra chân không một phần, hút chất lỏng vào buồng bơm.
2. Khi chúng được quay bởi các trục, mỗi thùy lần lượt được lấp đầy và chất lỏng được dịch chuyển sang phía phân phối. Các khoảng trống nhỏ giữa các thùy và giữa các thùy và thành của thân bơm đảm bảo rằng các không gian được lấp đầy đúng cách.
3. Vỏ bơm được lấp đầy hoàn toàn và chất lỏng thoát ra qua các răng của các thùy và bị ép vào thành của các không gian. Góp phần vào hoạt động của bơm
Hướng dòng chảy của bơm cánh gạt Mini
Bảng chọn
Bản vẽ
Bảo trì và sửa chữa
Việc bảo trì bơm cánh gạt, không cần xưởng do thiết kế nhỏ gọn, có thể được thực hiện dễ dàng và trong thời gian rất ngắn tại hiện trường.
Việc tách kết nối điện trên động cơ bơm là bắt buộc trước khi bảo trì bơm. Sau khi quá trình này hoàn tất, việc bảo trì và sửa chữa bơm có thể được thực hiện.
• Bảo trì và thay thế Cánh gạt, việc kết nối giữa bơm và động cơ và bơm với các kết nối đường ống có thể được thực hiện bằng các bu lông mà không cần tháo nắp trước.
• Trong phần này, Các thùy dễ tháo, có thể thực hiện việc vệ sinh và bảo trì.
• Thân trước để thay phớt cần được tháo ra. Hoạt động tiết lộ thân cũng có thể được thực hiện một cách đơn giản.
• Phần ren của dầu xả dầu định kỳ được thay thế bằng việc mở nút. Bằng cách này, tuổi thọ của ren sẽ được theo dõi để tăng lên
• Việc vệ sinh cần thiết được thực hiện sau khi tháo tất cả các bộ phận
trở lại thân và bơm được lắp ráp được kích hoạt. Hướng quay của động cơ khi vận hành bơm theo các kết nối điện phải được thực hiện
