Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Nguyên vật liệu: | Thép không gỉ 316L | Kích cỡ: | MINI STUL-R/L |
|---|---|---|---|
| Hoạt động: | Động cơ | Cơ khí: | SIC / SIC / EPDM |
| Sự liên quan: | bị kẹp | Phương tiện truyền thông: | Honney và hài hước, v.v. |
| Tính năng: | điều tiết chất lỏng | Động cơ: | ABB hoặc SEW |
| Làm nổi bật: | bơm cánh gạt quay độ tinh khiết cao,bơm nhỏ cho sữa chua,bơm chuyển lobe pho mát |
||

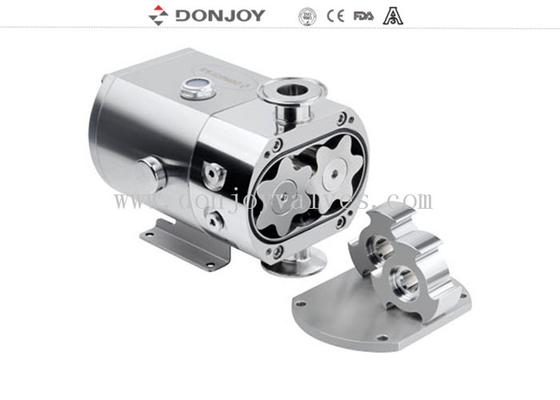

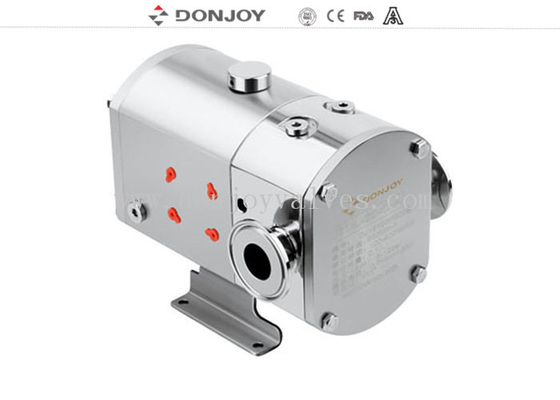

Máy bơm độ tinh khiết có độ nhớt cao, Máy bơm thùy quay mini để chuyển phô mai và sữa chua whey
Thông số kỹ thuật
|
Tên sản phẩm: |
Bơm thùy quay chuyển vị tích cực ngang |
|
Vật liệu: |
Toàn bộ SS316L/1.4301/1.4404 |
|
Chất liệu con dấu: |
EPDM (Tiêu chuẩn, phê duyệt của FDA) |
|
Tối đa. Chảy: |
3000L/giờ |
|
Áp suất tối đa: |
12bar/ 174PSI |
|
Tối đa. nhiệt độ làm việc: |
150 C / 302 F |
|
Tối đa. quay lại: |
1450 vòng/phút |
|
Loại cánh quạt: |
3 cánh quạt rời, 6 cánh quạt rời |
|
Con dấu cơ khí: |
SIC/SiC/EPDM(Tiêu chuẩn) |
|
Công suất động cơ: |
0,75kw, 1,5kw,2,2kw,3,0kw |
|
Tùy chọn niêm phong: |
Phốt cơ khí vệ sinh đơn/ Phốt cơ khí đôi với hệ thống làm mát |
|
Động cơ: |
ABB, MAY, 50hz / 60hz |
|
Xử lý bề mặt: |
Đánh bóng bên trong và phun cát bên ngoài |
|
Kết nối có sẵn: |
Kẹp, ren mối hàn, mặt bích |
|
Tiêu chuẩn có sẵn: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
Vận hành: |
Điện |
|
Phạm vi ứng dụng: |
Sữa, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, v.v. |

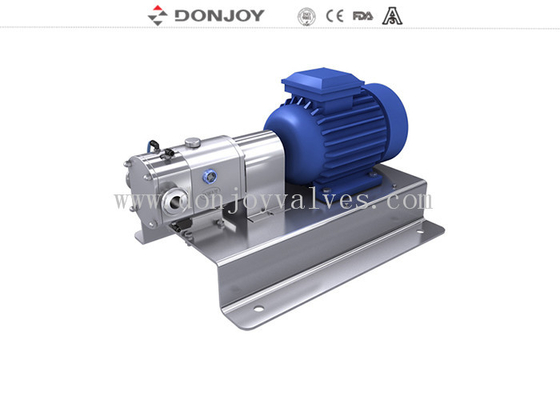

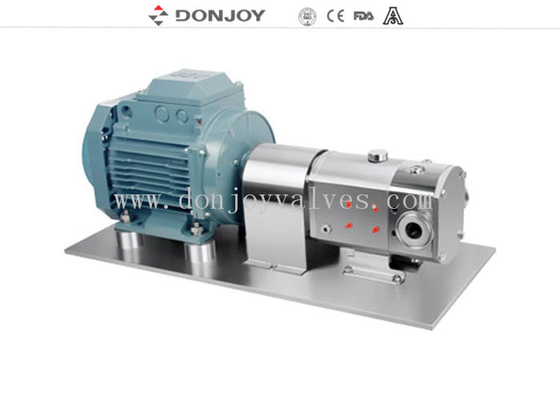

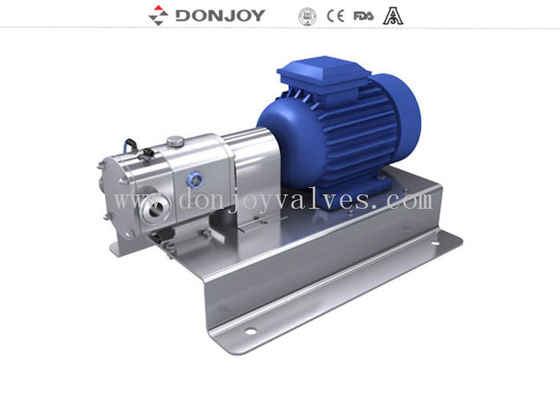

| Kết cấu | Được lắp ráp trên tấm đế bằng thép không gỉ |
| Không bắt buộc | Điện áp (v) 220-240,360-400,420-460,630-690 |
Sự miêu tả
Tùy chọn
1. Phốt cơ khí: SIC/SICE/EPDM, TC/TC, EPDM
2. Phốt đơn, Phốt cơ khí kép
3. Rotor: 2 cánh quạt rời,3 cánh quạt rời, 6 cánh quạt rời
4. Miếng đệm: FPM(Viton),NBR, EPDM
5. Áo giữ nhiệt cuối mặt
6. Áo giữ nhiệt hoàn chỉnh
7. Dòng TUR dọc hoặc Dòng TUL ngang
Lợi thế:
Lắp đặt và tháo gỡ đơn giản
Trục và rôto áp dụng thiết kế kết nối spline, lắp đặt và tháo gỡ đơn giản
Có thể đảo ngược hai hướng, có thể đạt được chỉ cần thay đổi hướng quay của động cơ
Có thể sử dụng cho tất cả các loại môi trường có độ nhớt cao và thấp mà không cần thay đổi cấu hình
Đầu ra/đầu vào có thể nằm ngang hoặc thẳng đứng, chỉ được thực hiện bằng cách thay đổi đế
Có thể thay thế rôto 3 lá và rôto 6 lá mà không cần thay đổi cấu hình
Ứng dụng
Máy bơm này dùng để vận chuyển các chất có độ nhớt cũng như độ nhớt thấp trong ngành công nghiệp chế biến thực phẩm, mỹ phẩm và dược phẩm.
Nguyên tắc
1. Khi các thùy quay, không gian ở phía suciton tăng lên khi một thùy cách xa nhau, do đó tạo ra một phần chân không hút chất lỏng vào buồng bơm.
2. Khi chúng được quay bởi các trục, mỗi thùy được lấp đầy liên tục và chất lỏng được dịch chuyển sang phía phân phối. Các khoảng trống nhỏ giữa áo choàng và giữa các thùy và thành của thân máy bơm đảm bảo rằng các khoảng trống được lấp đầy hợp lý.
3. Vỏ máy bơm được lấp đầy hoàn toàn và chất lỏng thoát ra qua các răng của thùy và bị ép vào thành của các khoảng trống. Điều này góp phần vào việc bơm aciton
Hướng dòng chảy của bơm thùy mini
Bảng lựa chọn
Vẽ
Bảo trì và sửa chữa
Việc bảo trì máy bơm thùy không cần xưởng nhờ thiết kế nhỏ gọn có thể được thực hiện dễ dàng và trong thời gian rất ngắn tại hiện trường.
Cần phải tách kết nối điện trên động cơ máy bơm trước khi bảo trì máy bơm. Sau khi quá trình này được thực hiện, việc bảo trì và sửa chữa máy bơm có thể được thực hiện.

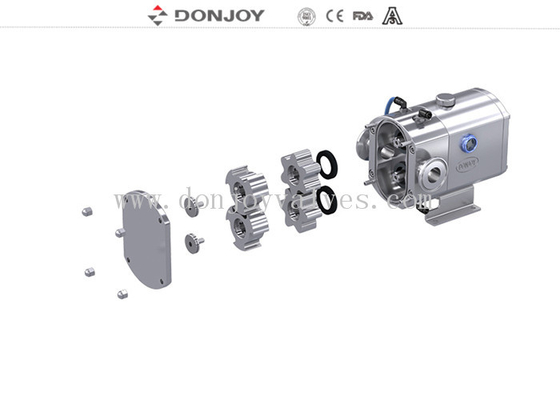

• Bảo trì và thay đổi các vấu, khớp nối giữa máy bơm và động cơ và máy bơm bằng các kết nối đường dây có thể được thực hiện bằng bu lông mà không cần tháo nắp trước.
• Ở phần này, có thể thực hiện các thùy dễ dàng tháo lắp, vệ sinh và bảo trì.
• Thân trước để thay seal cần được tháo ra. Hoạt động khám phá cơ thể cũng có thể được thực hiện một cách đơn giản.
• Phần ren của bình chứa dầu định kỳ xả dầu được thay thế bằng lỗ cắm. Bằng cách này, tuổi thọ ren sẽ được theo dõi để tăng
• Việc vệ sinh cần thiết được thực hiện sau khi đã tháo tất cả các bộ phận
quay trở lại cơ thể và máy bơm được lắp ráp được kích hoạt. Hướng quay của động cơ khi vận hành máy bơm theo kết nối điện phải điên
