Cơ thể đúc Pneumatic Membrane Diaphragm Valve, OEM Diaphragm Valve

Van màng khí nén thân đúc bằng thép không gỉ SS316L

Thẻ
Van màng vệ sinh với bộ truyền động khí nén bằng nhựa
Van màng khí nén đa chức năng
Van màng khí nén xi lanh vị trí kép


Thông số kỹ thuật


 Các cấu hình khác nhau của van màng

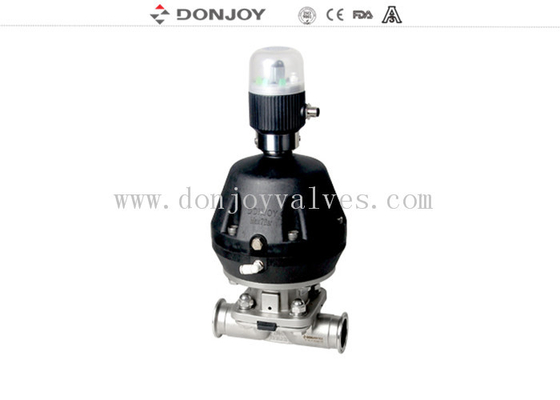

1.      Van màng với bộ định vị/Bộ điều khiển quy trình (IL-TOP)

2.      Van màng với Bộ điều khiển (C-Top)

3.      Bộ điều chỉnh vị trí van

4.      Mô-đun cảm biến vị trí

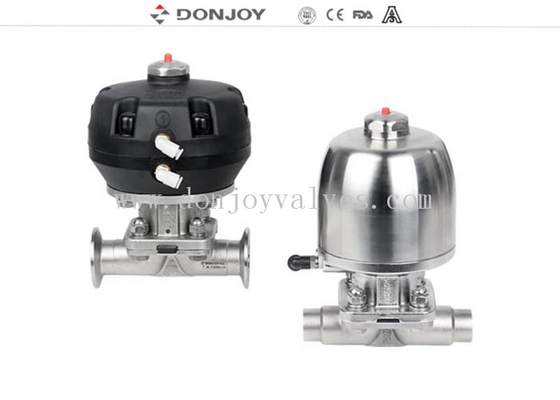

5.      Tay cầm bằng nhựa

6.      Tay cầm bằng thép không gỉ

7.      Bộ truyền động bằng thép không gỉ

8.      Van màng điện

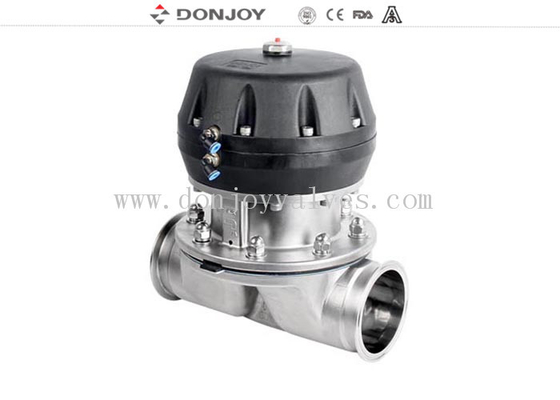

9.      Bộ truyền động bằng nhựa

10.    Thân: Đúc / Rèn

Thân van:
Thân rènphôi được tạo ra thông qua một phôi thép không gỉ, trong quá trình rèn, cùng với quá trình rèn nhiệt độ cao, thông qua sự thay đổi hình dạng phôi ép, thông qua quá trình rèn sau khi mật độ thân cao hơn, cấu trúc đồng đều hơn, không có lỗ cát và các tạp chất khác. Sau đó, thông qua trung tâm gia công thực hiện gia công độ chính xác cao.

Thân đúcđược tạo ra bằng khuôn mẫu sáp parafin, mẫu sáp parafin thấm vào gốm, để toàn bộ bề mặt khuôn sáp tạo thành một lớp gốm chắc chắn. Làm tan chảy khuôn sáp, sau đó vào dung dịch thép không gỉ nóng chảy, sau khi làm nguội, gõ ra vẻ ngoài của gốm, thân phôi được tạo ra. Kích thước đúc rất chính xác, vẻ ngoài là mịn màng, sạch sẽ và gọn gàng.

Nguyên tắc hoạt động

1. Màng cung cấp niêm phong thân cũng như niêm phong ghế. Không có đường dẫn ra môi trường bên ngoài, vì vậy nó phù hợp với các quy trình vô trùng

2. Khi van đóng, một tấm áp lực hỗ trợ màng di chuyển về phía bề mặt bịt kín trên thân. Khi tấm áp lực di chuyển, màng uốn cong và bị ép xuống khu vực ghế ở trung tâm của thân, do đó đóng đường dẫn dòng chảy qua thân.

3. Mối quan hệ tương hỗ của thân với tấm áp lực ngăn chặn sự nén quá mức của màng

4. Van có thể được vận hành bằng tay và điều khiển bằng khí nén trên cùng của van điện từ

Chứng chỉ của van màng

1. Tất cả nhựa tổng hợp và chất phụ gia đều tuân thủ Chứng nhận FDA.

2. Thành phần hóa học vật liệu, tính chất vật lý và quy trình sản xuất được ghi lại.

3. Tính nhất quán 3-a xác thực

4. CE-PED/97/23/EC

5. EN 10204-3.1

Ứng dụng:

Van màng, vận hành bằng tay hoặc khí nén, được thiết kế đặc biệt để sử dụng trong các quy trình vệ sinh và vô trùng trong ngành dược phẩm.

Van rất tuyệt vời để kiểm soát dòng chảy cũng như kiểm soát đóng/mở.

Van màng tốt hơn về tính năng dòng chảy so với các van khác. Dễ dàng làm sạch hơn và tốt hơn để xử lý các chất có hạt. Hiện tượng túi khí rất hiếm trong quá trình ứng dụng kiểm soát dòng chảy.

Kết hợp van màng đa cổng

Cấu hình SPA và cấu hình GMP

Bản vẽ sản phẩm
