Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Van bướm | Vật liệu: | 304/316L |
|---|---|---|---|
| Kích thước: | DN10 - DN300, 1/2" - 12" | Hoạt động: | Khí nén |
| Kết nối: | hàn | Tính năng: | Với bộ truyền động bằng nhôm |
| Cấu trúc: | Con bướm | ||
| Làm nổi bật: | van bướm vệ sinh,van bướm không gỉ |
||

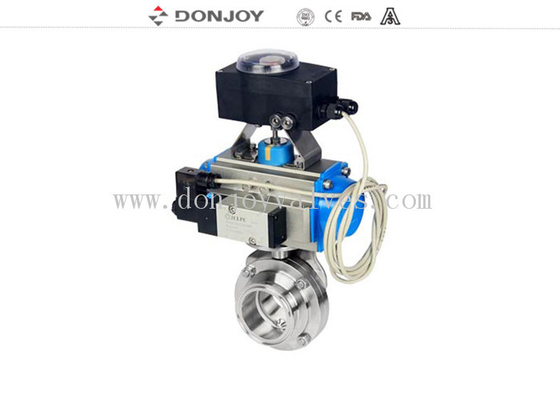

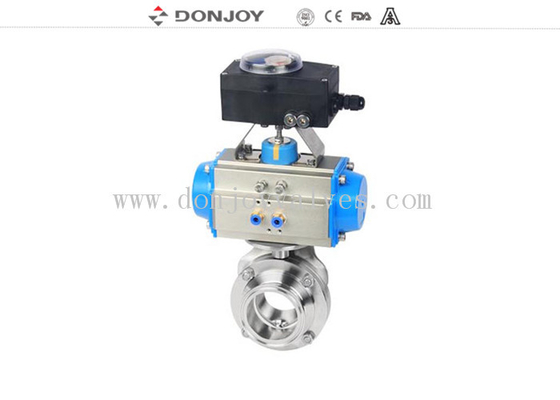

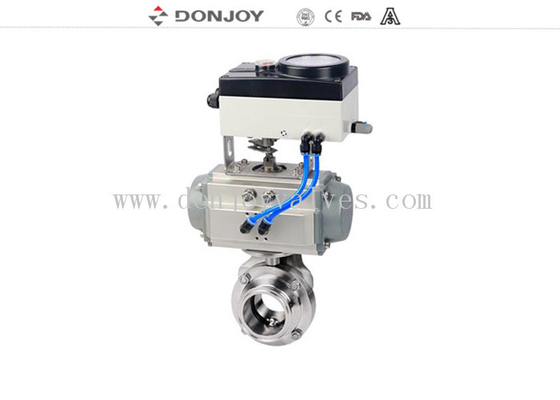

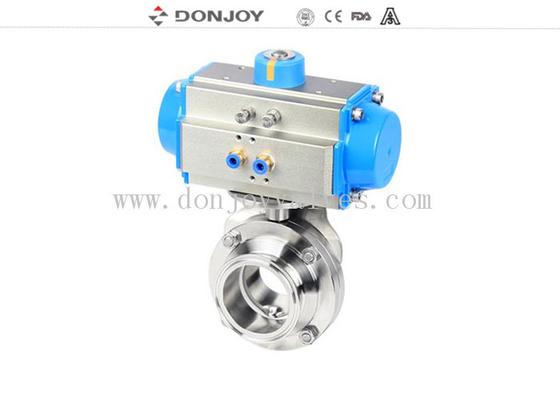

Van bướm khí nén vệ sinh 10" với bộ truyền động bằng nhôm tác động kép Thép không gỉ 304 316L
Thông số kỹ thuật
|
Tên sản phẩm: |
Van bướm khí nén vệ sinh 10" với bộ truyền động bằng nhôm tác động kép Thép không gỉ 304 316L |
|
Vật liệu thân van: |
SS304/316L |
|
Vật liệu làm kín: |
EPDM (tiêu chuẩn) FPM/SILICON/NBR, FDA177.2600 |
|
Áp suất làm việc tối đa: |
10Bar |
|
Nhiệt độ làm việc tối đa: |
120 độ C |
|
Kích thước có sẵn: |
DN10-DN300, 1/2"-12" |
|
Kết nối có sẵn: |
Kẹp/hàn/ren/mặt bích/kết nối đặc biệt |
|
Tiêu chuẩn có sẵn: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Vận hành: |
Khí nén |
|
Điều khiển: |
Bộ định vị van thông minh / Điều khiển C-TOP / Cảm biến vị trí |
|
Chứng chỉ: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
Phạm vi ứng dụng: |
Sữa, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, v.v. |
|
Chi tiết đóng gói: |
Gói bong bóng cho mỗi van. Đóng gói bên ngoài là thùng carton hoặc vỏ gỗ dán. Hoặc theo yêu cầu của khách hàng. |
|
Chi tiết giao hàng: |
Thông thường trong vòng 20 ngày sau khi nhận được khoản thanh toán trước T/T. |
Dữ liệu
Ngày bộ truyền động khí nén
| Bảng mô-men xoắn của bộ truyền động khí nén tác động kép | |||||
| Kích thước | Mô-men xoắn (N.M) | Đề xuất kích thước van | |||
| Van bướm | Van bi | Van bi 3 ngả | Van công nghiệp | ||
| DJ052 | 21 |
DN10-DN50, 0.5"-2" |
DN10-DN32, 0.5"-1.25" |
N/A | N/A |
| DJ063 | 37 |
DN65-DN80, 2.5"-3.5" |
DN40-DN50, 1.5"-2" |
DN25-DN32, 1"-1.25" |
DN25,1" |
| DJ075 | 59 | DN100,4" | 2.5" |
DN40-DN50, 1.5"-2" |
DN32-DN40, 1.25"-1.5" |
| DJ083 | 74 |
DN125-DN150, 5"-6" |
DN65,3" | DN65,2.5" | DN50,2" |
| DJ092 | 114 | DN200,8" | DN80 | 3" | DN65,2.5" |
| DJ105 | 170 |
DN250-DN300, 10"-12" |
DN100,4" | DN80 | DN80,3" |
| DJ125 | 292 | N/A | DN125,5" | DN100,4" | DN100,4" |
| DJ140 | 439 | N/A | DN150,6" | N/A | DN150,6" |
| DJ160 | 669 | N/A | DN200,8" | N/A | DN200,8" |
| Bảng mô-men xoắn của bộ truyền động khí nén tác động đơn | |||||
| Kích thước | Mô-men xoắn (N.M) | Đề xuất kích thước van | |||
| Van bướm | Van bi | Van bi 3 ngả | Van công nghiệp | ||
| DJ052-S | 12.5-8.5 |
DN10-DN32, 0.5"-1.25" |
DN10-DN15, 0.5"-0.75" |
N/A |
DN10-DN15, 0.5"-0.75" |
| DJ063-S | 21.2-13.7 |
DN40-DN50, 1.5"-2" |
DN25,1"
|
DN25,1" | DN25,1" |
| DJ075-S | 292.2-21.2 | DN65,2.5"-3" | DN32,1.25" |
DN32,1.25"
|
DN32-1.25" |
| DJ083-S | 46.5-31.6 | DN80,3.5" | DN401.5" | DN40,1.5" | DN40,1.5" |
| DJ092-S | 69.3-46.7 | DN100,4" | DN50,2" | DN50,2" | DN50,2" |
| DJ105-S | 99-63 |
DN200-DN250
|
DN65,2.5" | N/A | DN65,2.5" |
| DJ125-S | 159-105 | N/A | DN80,3" | DN80,3" | N/A |
| DJ140-S | 260-172 | N/A | DN100,4" | DN100,4" | DN80,3" |
| DJ160-S | 422-279 | N/A | N/A | N/A | DN100,4" |
Vật liệu
Vật liệu kết nối với các vật liệu khác: AISI 316L / 1.4404
Vật liệu ở các bộ phận khác: AISI 304
Vòng đệm: EPDM FDA 177.2600
Bề mặt bên trong: Ra ≤ 0.8μm
Bề mặt bên ngoài: Gia công CNC tinh xảo
Tùy chọn
Gioăng: NBR / MVQ / FPM
Bộ truyền động khí nén tác động kép
Cảm biến vị trí cảm ứng
Đầu điều khiển C - TOP
Cảm biến vị trí
Loại kết nối: SMS, RJT, DIN, 3A, ISO, Kẹp, hàn và ren, v.v.
Lựa chọn tay cầm
Tay cầm hai vị trí;
Tay cầm ba vị trí;
Tay cầm kéo bốn vị trí;
Tay cầm nhựa đa vị trí;
Tay cầm thép không gỉ đa vị trí;
Chi tiết đóng gói
Gói bong bóng cho mỗi van.
Đóng gói bên ngoài là thùng carton hoặc vỏ gỗ dán.
Hoặc theo yêu cầu của khách hàng.
Chi tiết giao hàng
Thông thường trong vòng 20 ngày sau khi nhận được khoản thanh toán trước T/T.
