Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Van bướm | Vật liệu: | 304/316L |
|---|---|---|---|
| Kích thước: | DN10 - DN300, 1/2" - 12" | Hoạt động: | Máy điều khiển khí |
| Kết nối: | Kẹp, hàn, ren, mặt bích | Tính năng: | Với bộ truyền động bằng nhôm |
| Cấu trúc: | Con bướm | ||
| Làm nổi bật: | Van bướm 316L,Van bướm Inox Vệ sinh,Van bướm khí nén 316L |
||

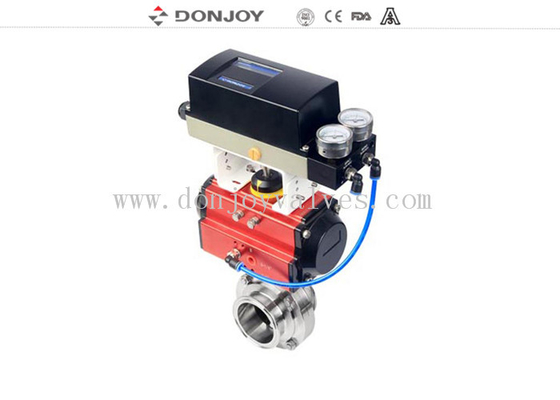

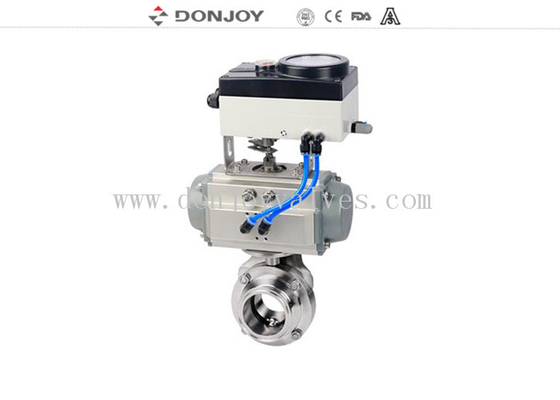

Hygienic inox bình thường đóng van bướm kẹp khí nén với positioner ngang thông minh IL-TOP
Thông số kỹ thuật
|
Tên sản phẩm: |
Hygienic inox bình thường đóng van bướm kẹp khí nén với positioner ngang thông minh IL-TOP |
|
Vật liệu thân van: |
SS304/316L |
|
Vật liệu niêm phong: |
EPDM (tiêu chuẩn) FPM / SILICON / NBR, FDA177.2600 |
|
Áp suất làm việc tối đa: |
10Bar |
|
Tối đa. Nhiệt độ làm việc: |
120 độ C |
|
Kích thước có sẵn: |
DN10-DN300, 1/2 "-12" |
|
Kết nối có sẵn: |
Kẹp / hàn / sợi / sườn |
|
Có sẵn tiêu chuẩn: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Được vận hành: |
khí nén |
|
Điều khiển: |
Máy định vị van thông minh / điều khiển C-TOP / cảm biến vị trí |
|
Giấy chứng nhận: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
Phạm vi áp dụng: |
Sữa, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, vv |
|
Chi tiết bao bì: |
Bao bì bong bóng cho mỗi van. hoặc theo yêu cầu của khách hàng. |
|
Chi tiết giao hàng: |
Thông thường trong vòng 20 ngày sau khi nhận được tiền đặt cọc T / T. |
Hình vẽ van
Ngày thiết bị điều khiển khí nén
| Bảng mô-men xoắn của máy điều khiển khí nén hoạt động đôi | |||||
| Kích thước | Vòng xoắn ((N.M) | Đề xuất kích thước van | |||
| Van bướm | Van bóng | Van bóng 3 chiều | Van công nghiệp | ||
| DJ052 | 21 |
DN10-DN50, 0.5 "-2" |
DN10-DN32, 0.5 "-1.25" |
N/M | N/M |
| DJ063 | 37 |
DN65-DN80, 2.5" - 3.5" |
DN40-DN50, 1.5 "-2" |
DN25-DN32, 1-1.25" |
DN25,1" |
| DJ075 | 59 | DN100,4" | 2.5" |
DN40-DN50, 1.5 "-2" |
DN32-DN40, 1.25"-1.5" |
| DJ083 | 74 |
DN125-DN150, 5"-6" |
DN65,3" | DN65,2.5" | DN50,2" |
| DJ092 | 114 | DN200,8" | DN80 | 3" | DN65,2.5" |
| DJ105 | 170 |
DN250-DN300, 10"-12" |
DN100,4" | DN80 | DN80,3" |
| DJ125 | 292 | N/M | DN125,5" | DN100,4" | DN100,4" |
| DJ140 | 439 | N/M | DN150,6" | N/M | DN150,6" |
| DJ160 | 669 | N/M | DN200,8" | N/M | DN200,8" |
| Mô hình mô hình mô hình mô hình | |||||
| Kích thước | Vòng xoắn ((N.M) | Đề xuất kích thước van | |||
| Van bướm | Van bóng | Van bóng 3 chiều | Van công nghiệp | ||
| DJ052-S | 12.5-8.5 |
DN10-DN32, 0.5 "-1.25" |
DN10-DN15, 0.5"-0.75" |
N/M |
DN10-DN15, 0.5"-0.75" |
| DJ063-S | 21.2-13.7 |
DN40-DN50, 1.5 "-2" |
DN25,1"
|
DN25,1" | DN25,1" |
| DJ075-S | 292.2-21.2 | DN65,2.5"-3" | DN32,1.25" |
DN32,1.25"
|
DN32-1.25" |
| DJ083-S | 46.5-31.6 | DN80,3.5" | DN401.5" | DN40,1.5" | DN40,1.5" |
| DJ092-S | 69.3-46.7 | DN100,4" | DN50,2" | DN50,2" | DN50,2" |
| DJ105-S | 99-63 |
DN200-DN250
|
DN65,2.5" | N/M | DN65,2.5" |
| DJ125-S | 159-105 | N/M | DN80,3" | DN80,3" | N/M |
| DJ140-S | 260-172 | N/M | DN100,4" | DN100,4" | DN80,3" |
| DJ160-S | 422-279 | N/M | N/M | N/M | DN100,4" |
Máy định vị IL-TOP
| Máy định vị khí nén ngang IL-TOP 1441 (Phần khuyến cáo) | |
|
Mô tả |
| Nhập tín hiệu tương tự 4-20mA (phiên bản tiêu chuẩn) | |
| Nhập tín hiệu tương tự 4-20mA (phiên bản tiêu chuẩn) + điều khiển bus Modbus RS485 | |
| Máy định vị khí nén ngang IL-TOP 1441 (phiên bản phản hồi) | |
|
Mô tả |
| Nhập tín hiệu analog / đầu ra 4-20mA 0-5/10V (phiên bản phản hồi) | |
| Nhập tín hiệu analog / đầu ra 4-20mA 0-5/10V (phiên bản phản hồi)+ Phiên bản điều khiển quy trình | |
| Máy định vị khí nén ngang IL-TOP 1441- Loại riêng biệt |
| Máy định vị riêng biệt IL-TOP và đơn vị điều khiển C-TOP |
Vật liệu
Vật liệu kết nối với các vật liệu khác: AISI 316L / 1.4404
Vật liệu trong phần khác: AISI 304
Nhẫn niêm phong: EPDM FDA 177.2600
Kết thúc bề mặt bên trong: Ra ≤ 0,8μm
Kết thúc bề mặt bên ngoài: CNC chế biến mịn
Các tùy chọn
Ghi: NBR / MVQ / FPM
Máy điều khiển khí nén hoạt động hai lần
Cảm biến vị trí cảm ứng
C - Đầu điều khiển TOP
Cảm biến vị trí
Loại kết nối: SMS, RJT, DIN, 3A, ISO, Clamped, hàn và lề vv.
