Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu: | Thép Không Gỉ 316L | Mô hình: | RX |
|---|---|---|---|
| Con dấu cơ khí: | SIC/C/EPDM,SIC/C/FKM,SIC/S/HNBR | cửa vào: | 2,5 "Chủ đề |
| chỗ thoát: | Chủ đề 1,5 " | Ứng dụng: | Trang trại/Nhà máy hóa chất/Đồ uống, nước trái cây... |
| Làm nổi bật: | Bơm SS316L Độ Tinh Khiết Cao,Chuyển máy bơm tinh khiết cao,SS316L bơm nước xoay đôi |
||

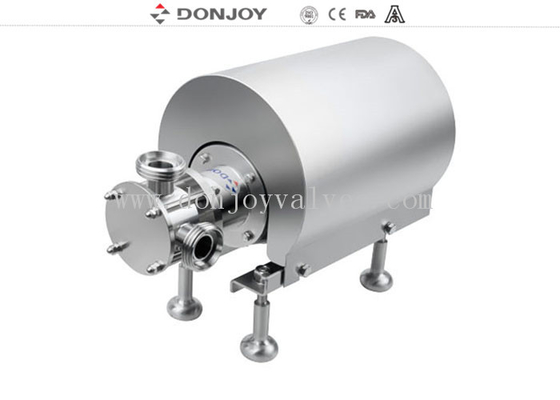

Bơm Cánh Quạt Linh Hoạt RX EPDM / Giải pháp linh hoạt để vận chuyển chất lỏng bằng Vật liệu SS316L
Mô tả
Bơm cánh quạt linh hoạt RX
Nó có thể đạt được cả quay theo chiều kim đồng hồ và ngược chiều kim đồng hồ.
Nó có thể hút và vận chuyển chất lỏng khi mực chất lỏng thấp hơn cả cửa hút của bơmtối đa 5M
Bơm được thiết kế để vận chuyển và chuyển các môi chất có độ nhớt thấp và độ nhớt cao vàvật liệu chứa các hạt hoặc khí
Thông số kỹ thuật
|
Tên sản phẩm: |
Bơm Cánh Quạt Linh Hoạt RX EPDM / Giải pháp linh hoạt để vận chuyển chất lỏng bằng Vật liệu SS316L |
|
Vật liệu thân bơm: |
SS316L1.4404 |
|
Vật liệu làm kín: |
EPDM (Tiêu chuẩn, được FDA chấp thuận) FPM (Viton) và NBR |
|
Lưu lượng tối đa: |
20m3/h |
|
Cột áp tối đa: |
40H(m) |
|
Áp suất làm việc tối đa: |
4 bar |
|
Tối đa làm việc Nhiệt độ: |
80 °C |
|
Phớt cơ khí: |
SIC/SiC/EPDM(Tiêu chuẩn), C/SIC, TC/TC |
|
Loại phớt: |
Flphớt cơ khí kép/phớt cơ khí đơn (tiêu chuẩn) |
|
Công suất động cơ: |
0.5kw, 0.75kw, 1.1kw, 1.5kw, 2.2kw, 3.0kw, |
|
Điện áp: |
110V, 220V, 380V/440v |
|
Động cơ: |
ABB/nội địa/SIEMENS |
|
Tần số động cơ: |
50HZ, 60HZ |
|
Xử lý bề mặt: |
Ra≤0.6μm, EP=Ra0.4μm |
|
Mô hình: |
RX |
|
Kết nối khả dụng: |
Tri-Clamp, Ren, Mặt bích |
|
Tiêu chuẩn khả dụng: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
Vận hành: |
Điện |
|
Tùy chọn xả thấp: |
Xả thấp/van màng/van bi/van bướm |
|
Chứng chỉ: |
3-A-02-11 NO.1759, FDA 177.2600 CE-MD/06-42 NO.705201402401-00 |
|
Phạm vi ứng dụng: |
Sữa, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, v.v. |
|
Vật liệu cánh quạt |
NBR, EPDM, VITON |
|
Chi tiết đóng gói: |
Vỏ gỗ dán hoặc tùy chỉnh. Hoặc theo yêu cầu của khách hàng. |
|
Chi tiết giao hàng: |
Thông thường trong vòng 20 ngày sau khi nhận được khoản thanh toán trước T/T. |
Nguyên tắc làm việc

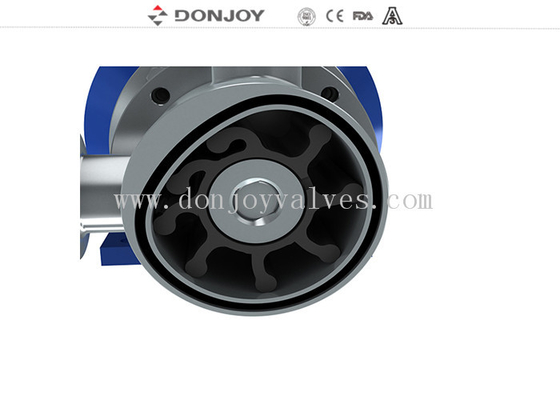

1. Tại cửa hút của bơm, do cấu trúc lệch tâm bên trong của stato bơm, chân không một phần giữa các cánh của cánh quạt linh hoạt sẽ được hình thành khi thể tích tăng lên. Sự hút hình thành sau đó sẽ hút chất lỏng vào buồng bơm.
2. Cánh quạt quay mang chất lỏng từ cửa hút đến cửa xả. Ở giai đoạn này, không gian giữa các cánh thực sự được giữ không đổi. Khoảng trống giữa các cánh cho phép các hạt rắn lớn đi qua bơm và không gây hư hại cho chất lỏng.
3. Cánh quạt tiếp xúc với phần phẳng của bề mặt bên trong lệch tâm trong stato bơm. Khi cánh quạt bị uốn cong, thể tích giữa các cánh sẽ giảm liên tục và đều từ bơm.
Thiết kế tiên tiến, cấu trúc đơn giản

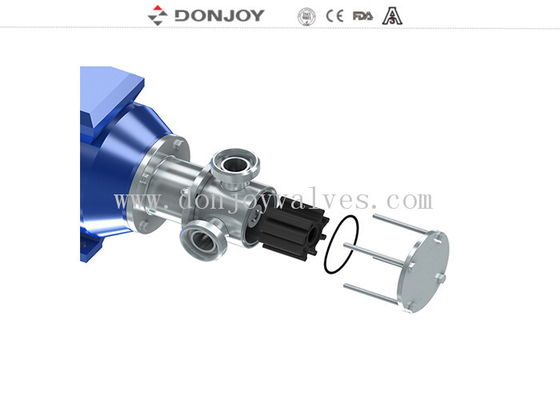

Bảo trì đơn giản và tiết kiệm. Nắp bơm được cố định bằng bốn đai ốc khóa. Khi bảo trì cánh quạt và phớt trục của bơm, chỉ cần tháo các đai ốc.
Phớt cơ khí:
Chúng tôi sử dụng phớt cơ khí đơn, bề mặt làm kín là gốm kim loại carbon, tuổi thọ được kéo dài. Trong ứng dụng vệ sinh thực phẩm, phớt cơ khí được thiết kế để dễ dàng làm sạch và tránh các rãnh có thể hình thành cặn do chất lỏng.
Vật liệu:
• Thân và Quạt: AISI 316L
• Gioăng: EPDM (thích hợp cho thực phẩm)
• Phớt trục cơ khí
Ứng dụng RX về vệ sinh
Vệ sinh là điều tối quan trọng trong quá trình chế biến thực phẩm và các sản phẩm từ sữa. RX được thiết kế bằng thép không gỉ được đánh bóng và cánh quạt cấp thực phẩm hoặc sữa để đáp ứng các yêu cầu vệ sinh nghiêm ngặt. RX bằng thép không gỉ vệ sinh dễ dàng làm sạch, sử dụng phớt trục không có rãnh, không gây lắng đọng chất lỏng và vật liệu cánh quạt đã được thử nghiệm và phê duyệt. và được chứng nhận tuân thủ các quy định của FDA. Các sản phẩm điển hình phù hợp để bơm bao gồm: Sữa, sữa gầy, kem, sữa đông, sữa chua, váng sữa, cục, xi-rô, gia vị, gelatin, mật ong, mứt, thuốc mỡ, thực phẩm đóng hộp, đồ uống, rượu, bia, nước ép trái cây và gia vị.
Ứng dụng RX trong Công nghiệp
Bơm cánh quạt linh hoạt RX cũng có thể được áp dụng cho các tình huống không yêu cầu vệ sinh, tuy nhiên, nó vẫn là bơm thép không gỉ chính. Bơm thép không gỉ RX đặc biệt thích hợp để vận chuyển chất lỏng có tính axit, đất sét, phụ gia bê tông, chất tẩy rửa, thuốc nhuộm, hóa chất xử lý phim, mực và mỹ phẩm xử lý nước thải cũng thường được bơm trong loại bơm này, bao gồm các sản phẩm sau: xà phòng, dầu gội, chất tẩy rửa và kem dưỡng ẩm.
Bảng chọn
Bản vẽ
Cách kết nối
Tốc độ dòng chảy và cột áp
