Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đơn vị điều khiển phản hồi vị trí | Sức mạnh: | DC24V |
|---|---|---|---|
| áp suất khí nén: | 4-7 thanh | Mức độ bảo vệ: | IP67 |
| Hoạt động: | Khí nén | Áp lực làm việc: | 10 thanh |
| Đột quỵ: | min. tối thiểu 3mm 3mm | ||
| Làm nổi bật: | Máy định vị van thông minh khí nén,Bộ định vị van thông minh DC24V |
||

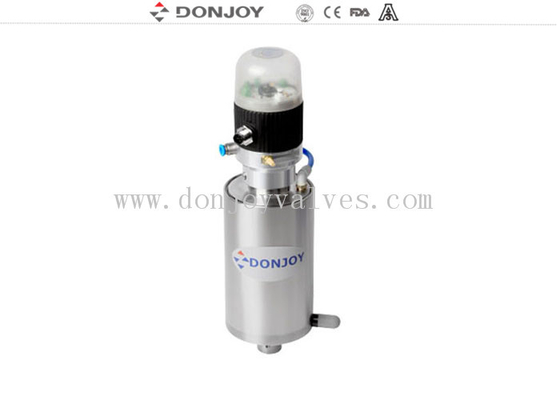

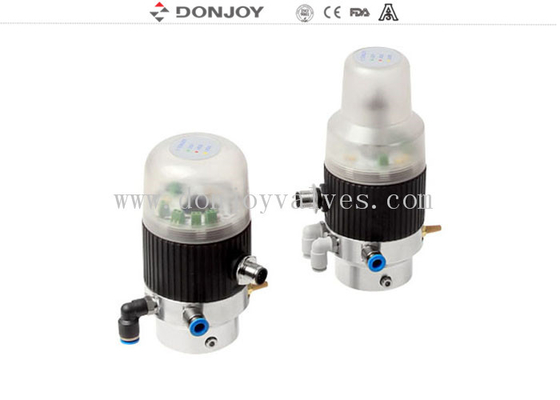

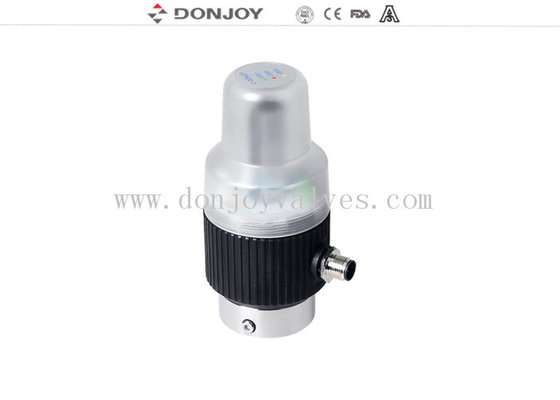

Bộ điều khiển phản hồi vị trí van thông minh khí nén F-TOP cho van vệ sinh
Tính năng kỹ thuật
1. Đầu ra phản hồi: PNP DC24V & 4-20mA
2. Nguồn cấp: DC24V ±15%
3. Độ chính xác bù vị trí ±0.5mm
4. Chức năng chẩn đoán chống rò rỉ
5. Hiển thị: Đèn LED ba đoạn Mở: Xanh lục/Đỏ, Đóng: Đỏ/Xanh lục
6. Tiêu thụ điện năng: 10mA
7. Cấp bảo vệ: IP67
8. Đầu ra tối đa 3 vị trí và tín hiệu tương tự
THÔNG SỐ KỸ THUẬT
| Tên sản phẩm | Bộ điều khiển phản hồi vị trí F-TOP cho van vệ sinh |
| Môi chất | Khí nén bôi trơn, khí trơ |
| Nhiệt độ làm việc tối đa | 70℃ |
| Áp suất làm việc | 1.5 bar - 7 bar (22PSI đến 102PSI) |
| Đầu nối | G1/8" |
| Cấp bảo vệ | IP67 |
| Hành trình | Tối thiểu 3mm; Tối đa 70mm |
| Cáp kết nối | 2m |
| Chế độ vận hành | Vận hành bằng khí nén |
| Chứng chỉ |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
| Phản hồi vị trí F-TOP 1553 (Phiên bản đề xuất) | ||||
 |
Phạm vi ứng dụng | Điều khiển đầu vào | Cơ cấu chấp hành áp dụng | Tín hiệu đầu ra |
| Cơ cấu chấp hành khí nén kiểu trượt hoặc van khí nén | Không | Cơ cấu chấp hành tác động đơn/tác động kép/tác động ba |
PNP 3 vị trí 4-20mA |
|
Hành trình:
1. 60mm (Tiêu chuẩn)
2. 30mm (Tùy chọn)
3. 30mm (Tùy chọn)
Ứng dụng
F-TOPlà một bộ phận phản hồi vị trí van khí nén được sử dụng cho chuyển động quay. Nó được thiết kế chủ yếu để phản hồi vị trí quá trình của van. Nó tương thích với hầu hết các hệ thống tự động PLC. Với giao tiếp kỹ thuật số hoặc giao tiếp AS-I BUS. Nó được sử dụng để điều khiển tất cả các loại van xử lý bằng đầu ra phản hồi vị trí, màn hình đèn LED 3 đoạn, chống rò rỉ, v.v. Nó có thể được lắp đặt cho nhiều loại van khí nén khác nhau, chẳng hạn như van bướm khí nén, van bi, van cầu, v.v. trong chuyển động quay
Lắp đặt
