Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu: | 304/316L | Bề mặt: | Ra 0,8um |
|---|---|---|---|
| Hoạt động: | Hãy kéo cái tay cầm | Chế độ kết nối: | hàn |
| Cấu trúc: | Con bướm | Nhiệt độ của phương tiện truyền thông: | 120 độ |
| Làm nổi bật: | Ventil bướm hàn đít,hàn van bướm 10 bar,316L Ventil bướm kéo tay cầm |
||

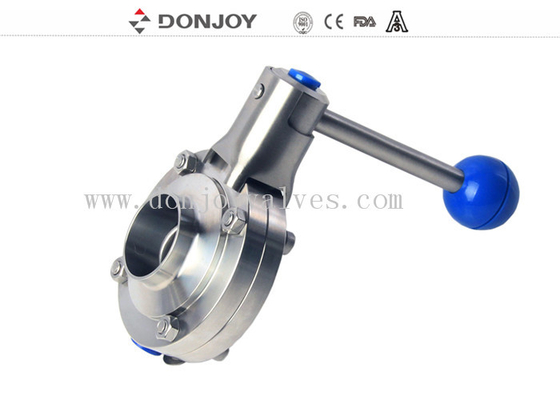

Van bướm sục khí hàn đối đầu thủ công bằng thép không gỉ DONJOY, tay kéo, gioăng EPDM, 10 bar
Thông số kỹ thuật
Áp suất tối đa: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Áp suất tối thiểu: 0.2Bar
Nhiệt độ làm việc: -10C° đến +120 độ C (EPDM)
Khe hở 0.5-2mm giữa đĩa và vòng đệm
Thông số kỹ thuật
|
Tên sản phẩm: |
Van bướm sục khí |
|
Vật liệu thân van: |
SS304/316L |
|
Vật liệu làm kín: |
EPDM (tiêu chuẩn) FPM/SILICON/NBR, FDA177.2600 |
|
Áp suất làm việc tối đa: |
10Bar |
|
Nhiệt độ làm việc tối đa: |
120 độ C |
|
Kích thước khả dụng: |
DN10-DN300, 1/2"-12" |
|
Kết nối khả dụng: |
Kẹp/hàn/ren/kết nối đặc biệt |
|
Tiêu chuẩn khả dụng: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Vận hành: |
Thủ công, Khí nén, Điện |
|
Ứng dụng tay cầm: |
Tay cầm hai vị trí, tay cầm ba vị trí, tay kéo bốn vị trí, tay cầm nhựa đa vị trí và tay cầm thép không gỉ đa vị trí Điều khiển: |
|
Bộ định vị van thông minh / điều khiển C-TOP / cảm biến vị trí |
Chứng chỉ: |
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
Phạm vi ứng dụng: |
|
Sữa, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, v.v. |
Mẫu tay cầm đa vị trí bằng nhựa: |
|
SỐ. VSB04 / SỐ.VSB06 / SỐ.VSB08 |
Lắp đặt tay cầm: |
|
Ở một bên của van |
Bản vẽ |
Thiết kế và Tính năng
Thiết kế nhỏ gọn và chắc chắn
Kích thước khả dụng DN25-DN300 (1/2"-12")
Tay cầm đa vị trí phù hợp với DN100/4" trở xuống
Tay kéo phù hợp với DN25-DN300 (1/2"-12") trở xuống
PED97/23EC
FDA.177.2600
Thân van có thể thay đổi với bất kỳ loại kết nối nào
Kết nối
Kẹp, hàn và ren, v.v.
Ứng dụng
Được sử dụng trong ngành chế biến thực phẩm, dược phẩm và hóa chất.
Nguyên tắc hoạt động
Có thể được vận hành tự động thông qua bộ truyền động hoặc thủ công bằng tay cầm
Tay cầm khóa van ở vị trí MỞ hoặc ĐÓNG, chắc chắn, có các vị trí khác.
Bộ truyền động đẩy piston chuyển động dọc trục vào 90 độ để điều khiển van bướm.
Các loại tay cầm khác nhau

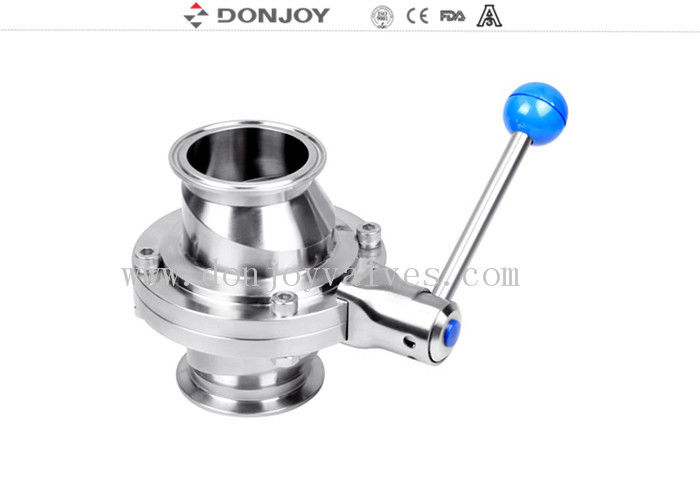

1. Tay kéo
2, Tay cầm đa vị trí (Nhựa xanh)
3. Tay cầm đa vị trí (Thép không gỉ) Có thể khóa
Chi tiết đóng gói
Gói bong bóng cho mỗi van.
Đóng gói bên ngoài là thùng carton hoặc hộp gỗ dán.
Hoặc theo yêu cầu của khách hàng.
Chi tiết giao hàng
Thông thường trong vòng 20 ngày sau khi nhận được khoản thanh toán trước T/T.
Mô-men xoắn hoạt động (N.M)
DN25/1"
|
DN40/1.5" |
DN50/2" |
2.5" |
DN65 |
3" |
DN80 |
DN100/4" |
DN125 |
DN150 |
3 |
|
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
|
