Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Hoạt động: | Tác động kép | Con hải cẩu: | PTFE |
|---|---|---|---|
| Phương tiện truyền thông: | Hơi nước, chất lỏng | Kết nối: | Kẹp ba |
| cấu trúc: | Loại góc | Sức mạnh: | khí nén, DC2V |
| Làm nổi bật: | SS A Actuator Angle Seat Valve (Ventil ghế góc SS A),Van ghế góc DN100,PTFE Fluid Angle Seat Valve |
||

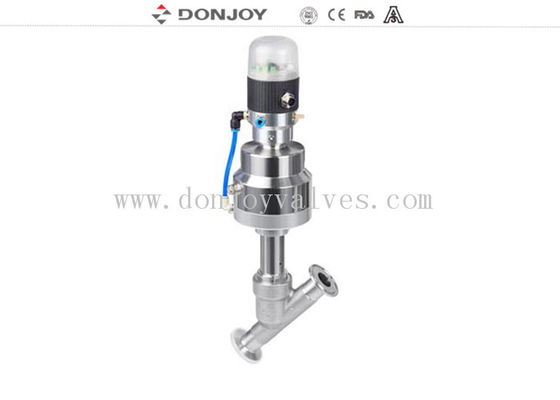

Van SS Aactuator thường đóng Van góc 2/2 chiều đóng/mở bằng khí nén với Ftop
Chi tiết:

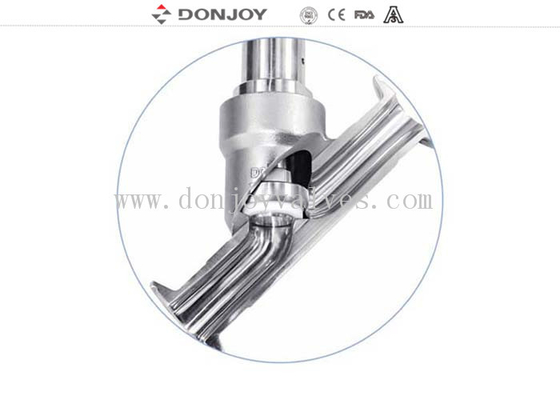

Van góc
Kết nối: Đầu kẹp Tri
Tiêu chuẩn: DIN, 3A, SMS, ISO, IDF, RJT..
Thông số kỹ thuật:
| Tên sản phẩm: | Van góc khí nén |
| Vật liệu thân van: | CF8M/316L |
| Vật liệu làm kín: | EPDM/PTFE |
| Áp suất làm việc: | 8 Bar, 10Bar (tùy chọn). |
| Nhiệt độ làm việc tối đa: | 120 độ, 180 độ (Tùy chọn) |
| Kích thước có sẵn: | DN10-DN100, 1/2"-4" |
| Kết nối có sẵn: | Ren, Hàn, Kẹp, BSP/BSP/NPT |
| Vận hành: | Khí nén, Đầu điều khiển |
| Chứng chỉ: | FDA, CE, ISO |
Tùy chọn vận hành cho Van góc
1. Thủ công: Vô lăng nhựa, Vô lăng thép không gỉ, Vô lăng tinh chỉnh
2. Khí nén: Bộ truyền động bằng nhựa và thép không gỉ
3. Đầu điều khiển: 1.1 Bộ định vị van Bộ điều khiển quy trình (Có thể chọn 4-20mA, 0-10V), giao tiếp bus Device NET
1.2 C-Top, Mini C-Top: Phản hồi vị trí (Có thể xem trạng thái mở (Xanh lục) và đóng (Đỏ), Van điện từ tích hợp, Nhấn với hệ thống PLC để điều khiển tự động, DC24V
1.3 Cảm biến vị trí (PNP, NPN)
1.4 Với bộ điều chỉnh vị trí van : Thiết kế này có chức năng điều chỉnh vị trí van và so với bộ định vị van, bộ điều chỉnh này có lợi thế về chi phí, nhưng không thể thực hiện điều khiển lưu lượng theo thời gian thực, chỉ thông qua vị trí van thủ công để thực hiện điều khiển lưu lượng.
Ứng dụng:
Máy chiết rót bia & đồ uống
In ấn & nhuộm dệt
Ngành công nghiệp khí đốt
Dược phẩm & Thiết bị y tế
Ngành công nghiệp hóa chất
Khử trùng
Thiết bị tạo bọt
Xử lý nước/nước thải
Nguyên tắc hoạt động
1. Van góc được vận hành tự động bằng bộ truyền động khí nén tác động đơn hoặc tác động kép. Bằng cách cung cấp khí nén, trục được di chuyển để đặt van ở vị trí “mở” hoặc “đóng”.
2. Vòng quay 180 độ của xi lanh khí nén để thực hiện sự trao đổi giữa thường mở và thường đóng.
Ưu điểm
1. Không góc chết, không giữ lại để đáp ứng các yêu cầu về sức khỏe.
2. Ưu điểm: Trục van không có bu lông, không cần xem xét rủi ro làm hỏng các thiết bị khác do bu lông rơi ra;
3. Van không có góc chết, không cần xem xét góc tạo ra do cấu trúc phức tạp.
4. Nhiệt độ: nhiệt độ tối đa lên đến 200 (tùy thuộc vào loại phớt)
5. Phớt: thiết kế phớt trục đàn hồi, thiết kế trục van nhúng.
Bản vẽ
Đường cong điều chỉnh
Mục tiêu cạnh tranh
Tầm nhìn của Donjoy là trở thành nhà cung cấp hàng đầu trong lĩnh vực điều khiển chất lỏng, van & bơm vệ sinh độ tinh khiết cao, với công nghệ tiên tiến và chất lượng tuyệt vời.
