Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Hoạt động: | Khí nén | Kích cỡ: | DN40 - DN100 hoặc 1.5" - 4" |
|---|---|---|---|
| Kiểu: | Dòng E-C | kết hợp cơ thể: | P22 |
| gioăng: | EPDM/VITION/NBR | Vật liệu: | 316L |
| Sự liên quan: | hàn | Kiểm tra áp lực: | PED |
| Làm nổi bật: | DONJOY DN100 Van bán trộn,Van bán trộn có điều khiển tỷ lệ,Van ghế đảo chiều có đầu điều khiển |
||

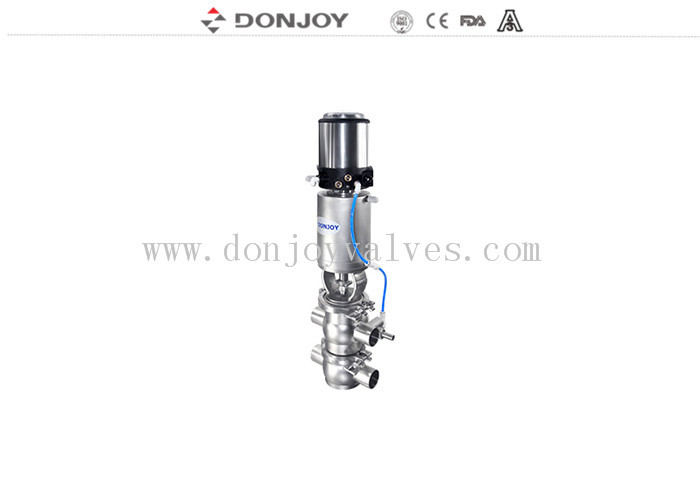

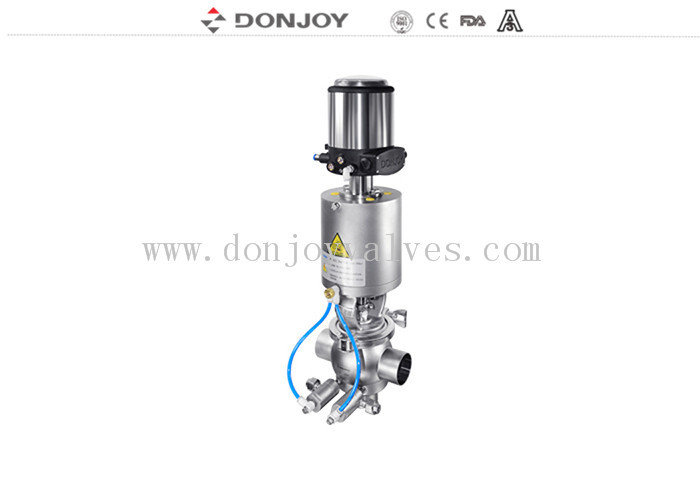

Van hỗn hợp CIP bên ngoài có đầu điều khiển tỷ lệ, dòng EC
Đặc điểm kỹ thuật
| Các bộ phận bị ướt của sản phẩm | AISI 316L |
| Các bộ phận thép không gỉ khác | AISI 304 |
| Chất liệu ghế (Mặc định) | EPDM, FDA177.2600 |
| Chất liệu ghế (Tùy chọn) | FPM (Viton), FDA177.2600 |
| Kết nối cuối | hàn đối đầu, kẹp ba, mặt bích |
| Tối đa. Áp suất làm việc | 145psi (10bar) |
| Tối thiểu. áp lực làm việc | chân không tuyệt đối |
| Nhiệt độ làm việc | 14°F đến 266°F (-10 đến 130°C), 284°F (140°C) để khử trùng trong thời gian ngắn. |
| Kết thúc nội bộ | Ra 32μin (0,8μm) là mặc định, Ra 16μin (0,4μm) là tốt nhất. |
| Hoàn thiện bên ngoài | phun cát, hoặc những thứ khác theo yêu cầu. |
| Các loại thiết bị truyền động khí nén | Thường đóng (NC) – Không khí để mở và lò xo để đóng; |
| Thường mở (NO) – Không khí để đóng và lò xo để mở; | |
| Air to Air (AA) – Không khí để mở, không khí để đóng. | |
| Áp suất không khí của thiết bị truyền động | 79-102 psi (5,5 bar-7 bar) |
| Các đơn vị điều khiển và chỉ báo thông minh | Kiểm soát đỉnh C |
| Điều khiển IL-top (Bộ định vị) | |
| Kết nối điện | |
| Kết nối xe buýt AS-I |
Đặc điểm thiết kế
● Nguồn cung cấp CIP bên ngoài
● Mặc định với bộ truyền động khí nén thường đóng
● Thiết kế nhỏ gọn và chắc chắn, thân hình cầu được rèn
● Thiết kế cân bằng áp suất
● Thân liền mảnh & Thân kẹp để lựa chọn
● Nhiều lựa chọn kết hợp cơ thể khác nhau.
● Dễ dàng tháo rời bằng cách nhả kẹp
● Các bộ phận làm sạch/khử trùng cho các tùy chọn
● Đã kiểm tra thủy lực 100% / kiểm tra 100%
Ứng dụng
◆Van hai chỗ khí nén được thiết kế để đáp ứng khi có hai dòng sản phẩm khác nhau đi qua cùng một van, cả hai đều đảm bảo ngăn chặn sự trộn lẫn chất lỏng và thuận tiện cho việc theo dõi điều kiện làm việc. Van được sử dụng trong các sản phẩm sữa, đồ uống, bia và các yêu cầu độ tinh khiết cao khác của hệ thống đường ống xử lý.
◆Van này thường đóng (NC) bằng cách điều khiển từ xa thông qua khí nén. Van này được trang bị hai van khí nén nhỏ (Thường mở) để theo dõi rò rỉ phốt van
◆Plue (thân trên bên trong van chuyển đổi) có hai vòng đệm, tạo thành một khoang rò rỉ giữa nhau. Môi trường rò rỉ chảy vào buồng và xả qua van dò. Việc cung cấp không khí cho bộ truyền động có thể làm cho van sạch tại chỗ. Trong quá trình vệ sinh, chất lỏng chảy trực tiếp vào phích cắm. Van này không nhạy cảm với hiệu ứng búa nước
Nguyên tắc hoạt động
●Van này thường đóng (NC), được điều khiển từ xa thông qua khí nén. Van này được đi kèm với hai van khí nén nhỏ, một van để giám sát, một van khác dùng cho CIP.
● Nút chặn (thân trên bên trong van chuyển hướng) có hai vòng đệm tạo thành một khoang rò rỉ giữa nhau. Môi trường bị rò rỉ chảy vào buồng, xả qua van dò. Việc cung cấp không khí cho bộ truyền động có thể làm cho van sạch tại chỗ (xem hình 2).
● Khi vệ sinh, chất lỏng chảy trực tiếp vào nút. Van này không nhạy cảm với hiệu ứng búa nước.
Vẽ
Thân van
Lựa chọn chức năng
Cũng sử dụng cho Manifold, Ví dụ về Manifold tiêu chuẩn
