Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Nguyên vật liệu: | Bơm thùy vệ sinh | Kích cỡ: | TUL / TUR 20 - 125 |
|---|---|---|---|
| Hoạt động: | Động cơ | Cơ khí: | SIC / SIC / EPDM |
| Sự liên quan: | bị kẹp | Áp lực: | 1- 15 thanh |
| Trung bình: | Fulid, v.v. | Tính năng: | Có thể với bộ chuyển đổi tần số |
| Làm nổi bật: | bơm lót quay cho mật ong,bơm động cơ điều chỉnh bằng tay cơ học,bơm lót quay TUL-60 |
||

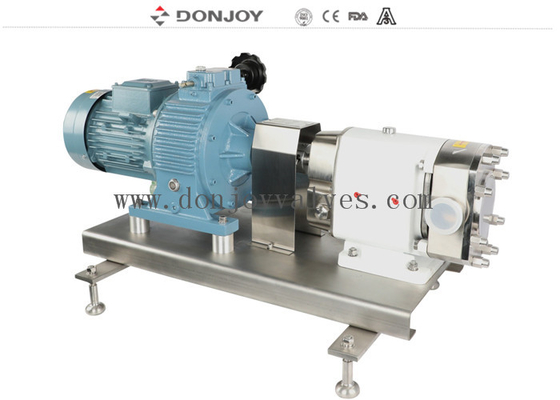

Bơm thùy quay TUL-60 với động cơ điều chỉnh bằng tay cơ khí với động cơ cho mật ong
Đặc tính kỹ thuật
A. Hộp số biến thiên liên tục Maual
B. Hộp số điều chỉnh tần số biến tần
C. Truyền đầu ra tốc độ cố định
Sự miêu tả
Tùy chọn
1. Phốt cơ khí: SIC/SICE/EPDM, TC/TC, EPDM
2. Phốt đơn, Phốt cơ khí kép
3. Rôto: Cánh quạt 2 cánh, cánh quạt 3 cánh, Cánh quạt bướm, Cánh quạt bướm đơn
4. Miếng đệm: FPM(Viton),NBR, EPDM
5. Van giảm áp ở nắp trước r bên ngoài bằng –pass
6. Van an toàn tích hợp
7. Áo giữ nhiệt cuối mặt
8. Áo giữ nhiệt hoàn chỉnh
9. Dòng TUR dọc hoặc dòng TUL ngang
10. Các ổ đĩa khác nhau và cách sửa lỗi
11. Lắp ráp trên tấm đế bằng thép không gỉ
12. Kết nối: Kẹp(DIN32676,3A,ISO), Threaad(DIN,SMS,RJT,IDF), Mối hàn đối đầu, Mặt bích
13. Loại động cơ B5 tần số động cơ 50HZ, 60HZ
14. Điện áp(v)220-240, 360-400, 420-460, 630-690
Thông số kỹ thuật
|
Tên sản phẩm: |
Bơm thùy quay TUL-60 với động cơ điều chỉnh bằng tay cơ khí với động cơ cho mật ong |
|
Vật liệu: |
SS304/SS316L/1.4301/1.4404 |
|
Chất liệu con dấu: |
SIC/SIC/EPDM (Tiêu chuẩn, phê duyệt của FDA) |
|
Tối đa. Chảy: |
62m3/h / 395 GPM |
|
Áp suất tối đa: |
12bar/ 174PSI |
|
Tối đa. quay lại: |
1450 vòng/phút |
|
Loại cánh quạt: |
2 lá, 3 lá, bướm, bướm báo hiệu |
| Cài đặt | Có thể được cài đặt với bộ chuyển đổi tần số |
| bộ chuyển đổi tần số | Không bắt buộc |
|
Con dấu cơ khí: |
SIC/SiC/EPDM(Tiêu chuẩn) |
|
Điện áp: |
110V, 220V, 380V |
|
Động cơ: |
ABB, MAY, 50hz/ 60hz |
|
Xử lý bề mặt: |
Đánh bóng bên trong và phun cát bên ngoài |
|
Kết nối sẵn có: |
Kẹp, ren mối hàn, mặt bích |
|
Tiêu chuẩn có sẵn: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
Vận hành: |
Điện |
|
Giấy chứng nhận: |
3A/54-02 (1580), PED/97/23/EC, |
|
Phạm vi ứng dụng: |
Sữa, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, v.v. |
Thiết kế và tính năng
1. TUL ngang, TUR chiều dọc
2. Kết cấu trục trần
3. Thiết kế vệ sinh của bộ phận gắn rôto
4. Phốt cơ khí vệ sinh, dễ dàng vệ sinh và bảo trì
5. Áp dụng cho làm sạch CIP và khử trùng sic
6. theo tiêu chuẩn 3A của Hoa Kỳ
Ứng dụng
Máy bơm này dùng để vận chuyển các chất có độ nhớt cũng như độ nhớt thấp trong ngành công nghiệp chế biến thực phẩm, mỹ phẩm và dược phẩm.
Nguyên tắc
1. Khi các thùy quay, không gian ở phía suciton tăng lên khi một thùy cách xa nhau, do đó tạo ra một phần chân không hút chất lỏng vào buồng bơm.
2. Khi chúng được quay bởi các trục, mỗi thùy được lấp đầy liên tục và chất lỏng được dịch chuyển sang phía phân phối. Các khoảng trống nhỏ giữa áo choàng và giữa các thùy và thành của thân máy bơm đảm bảo rằng các khoảng trống được lấp đầy hợp lý.
3. Vỏ máy bơm được lấp đầy hoàn toàn và chất lỏng thoát ra qua các răng của thùy và bị ép vào thành của các khoảng trống. Điều này góp phần vào việc bơm aciton.
Lựa chọn cánh quạt bơm
KẾT NỐI ĐẦU VÀO BƠM
Model và trọng lượng máy bơm
| Pmô hình UMP | Mô-men xoắn trục đầu vào (NM) | Tải trọng hướng trục tối đa (N) | Kích thước kết nối đường kính trong [mm] |
Kích thước hạt mềm lý thuyết tối đa được đề xuất [mm] |
Trọng lượng bơm trần [kg] |
| STUL-10 | 15 | 224 | 22,4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22,4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35,1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47,8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47,8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59,5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72,2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72,2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72,2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97,6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
Đường cong bơm thùy
Bản vẽ bơm thùy
Lợi thế cạnh tranh
“DONJOY là công ty duy nhất vượt qua chín dòng sản phẩm do tổ chức chứng nhận 3A của Mỹ cấp trong lĩnh vực van và máy bơm vệ sinh ở Châu Á.”
