Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu: | Bơm thùy vệ sinh | Kích thước: | TUL / TUR 20 - 125 |
|---|---|---|---|
| Hoạt động: | Động cơ | Cơ khí: | SIC / SIC / EPDM |
| Kết nối: | kẹp | Áp lực: | 1- 15 thanh |
| Trung bình: | Fulid, v.v. | Tính năng: | Có thể với bộ chuyển đổi tần số |
| Làm nổi bật: | Máy bơm ống vệ sinh SIC cơ khí,Máy bơm ống vệ sinh SIC,EPDM Seal Sanitary Lobe Pump |
||

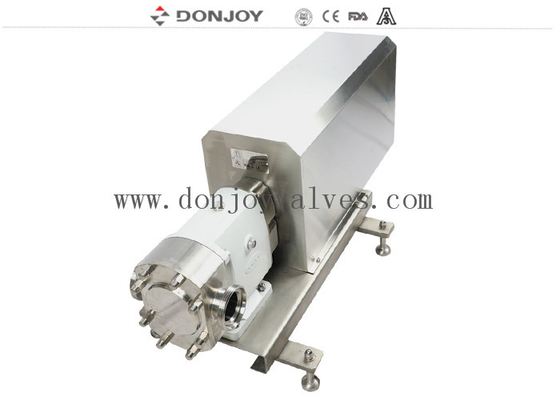

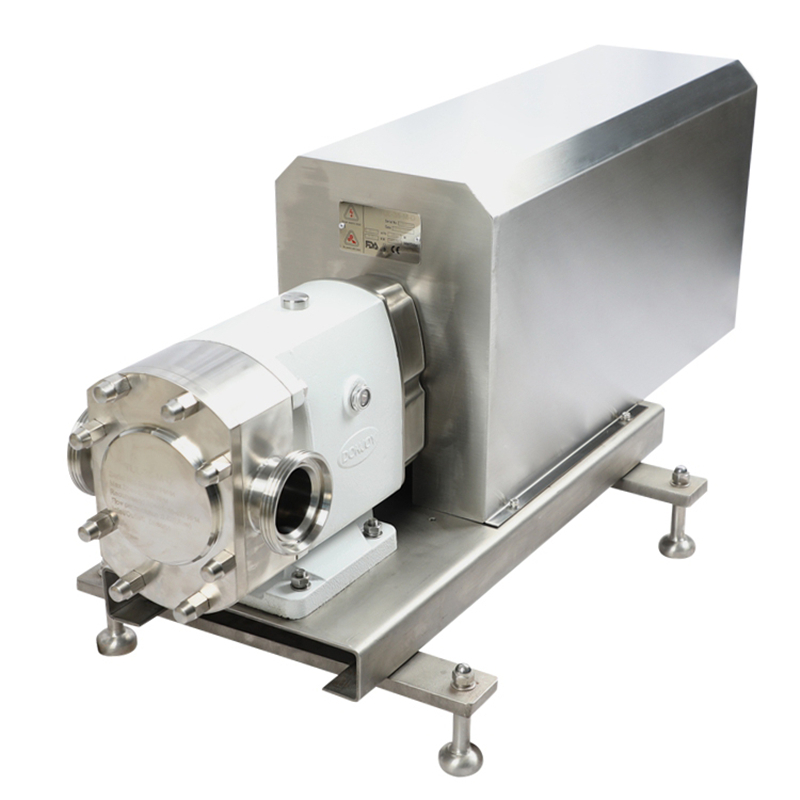

Bơm thùy TUL-20 chuyển chất lỏng có độ nhớt cao với nắp động cơ
Tính năng kỹ thuật

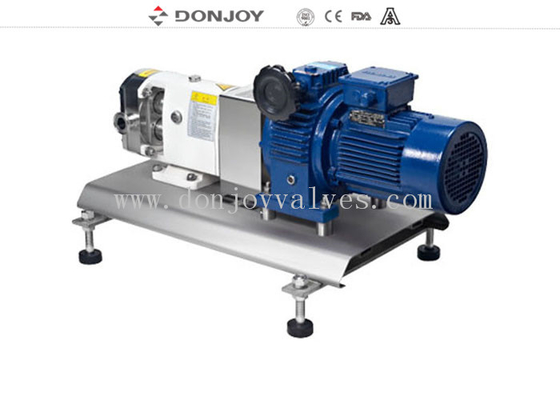

A. Truyền động thay đổi liên tục bằng tay
B. Bộ chuyển đổi tần số điều chỉnh hộp số động cơ
C. Truyền động đầu ra tốc độ cố định
Mô tả
Tùy chọn
1. Phớt cơ khí: SIC / SICE / EPDM, TC / TC, EPDM
2. Phớt đơn, Phớt cơ khí kép
3. Rôto: Rôto 2 cánh, rôto 3 cánh, rôto cánh bướm, rôto cánh bướm đơn
4. Gioăng: FPM(Viton), NBR, EPDM
5. Van an toàn ở nắp trước hoặc bên ngoài bằng đường –bypass
6. Van an toàn tích hợp
7. Áo khoác nhiệt mặt bích
8. Áo khoác nhiệt hoàn chỉnh
9. Dòng TUR dọc hoặc Dòng TUL ngang
10. Các loại truyền động và cố định khác nhau
11. Lắp ráp trên tấm đế bằng thép không gỉ
12. Kết nối: Kẹp (DIN32676,3A,ISO), Ren (DIN, SMS, RJT, IDF), Hàn đối đầu, Mặt bích
13. Loại động cơ B5, tần số 50HZ, 60HZ
14. Điện áp (v) 220-240, 360-400, 420-460, 630-690
Thông số kỹ thuật
|
Tên sản phẩm: |
Bơm thùy quay TUL-60 với động cơ điều chỉnh bằng tay cơ khí với động cơ cho mật ong |
|
Vật liệu: |
SS304/SS316L/1.4301/1.4404 |
|
Vật liệu phớt: |
SIC/SIC/EPDM (Tiêu chuẩn, phê duyệt FDA) |
|
Lưu lượng tối đa: |
62m3/h / 395 GPM |
|
Áp suất tối đa: |
12bar/ 174PSI |
|
Tốc độ tối đa: |
1450 rmp |
|
Loại rôto: |
2 cánh, 3 cánh, cánh bướm, cánh bướm đơn |
| Cài đặt | Có thể được cài đặt với bộ chuyển đổi tần số |
| bộ chuyển đổi tần số | Tùy chọn |
|
Phớt cơ khí: |
SIC/SiC/EPDM (Tiêu chuẩn) |
|
Điện áp: |
110V, 220V, 380V |
|
Động cơ: |
ABB, SEW, 50hz/ 60hz |
|
Xử lý bề mặt: |
Bên trong được đánh bóng và bên ngoài được phun cát |
|
Kết nối khả dụng: |
Kẹp, Ren, Hàn đối đầu, Mặt bích |
|
Tiêu chuẩn khả dụng: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
Vận hành: |
Điện |
|
Chứng chỉ: |
3A/54-02 (1580), PED/97/23/EC, |
|
Phạm vi ứng dụng: |
Sữa, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, v.v. |
Thiết kế và Tính năng
1. TUL ngang, TUR dọc
2. Kết cấu trục trần
3. Thiết kế vệ sinh của phần đính kèm của rôto
4. Phớt cơ khí vệ sinh, dễ dàng vệ sinh và bảo trì
5. Áp dụng cho Vệ sinh CIP và khử trùng sic
6. theo Tiêu chuẩn 3A của Hoa Kỳ
Ứng dụng
Bơm này rất lý tưởng để vận chuyển các chất lỏng có độ nhớt cao cũng như độ nhớt thấp trong ngành chế biến thực phẩm, mỹ phẩm và dược phẩm.
Nguyên tắc
1. Khi các thùy quay, không gian ở phía hút tăng lên khi một thùy cách xa thùy khác, do đó tạo ra chân không một phần, hút chất lỏng vào buồng bơm.
2. Khi chúng được quay bởi các trục, mỗi thùy lần lượt được lấp đầy và chất lỏng được dịch chuyển sang phía phân phối. Các khoảng trống nhỏ giữa các thùy và giữa các thùy và thành của thân bơm đảm bảo rằng các không gian được lấp đầy đúng cách.
3. Vỏ bơm được lấp đầy hoàn toàn và chất lỏng thoát ra qua các răng của thùy và bị ép vào thành của các không gian. Điều này góp phần vào hoạt động của bơm.
KẾT NỐI ĐẦU VÀO & ĐẦU RA CỦA BƠM
Mô hình bơm và trọng lượng
| PMô hình bơm | Mô-men xoắn trục đầu vào (NM) | Tải trọng hướng tâm trục tối đa (N) | Kích thước kết nối đường kính trong [mm] |
Kích thước hạt mềm lý thuyết tối đa được khuyến nghị [mm] |
Trọng lượng bơm trần [kg] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
Đường cong bơm thùy
Bản vẽ bơm thùy
Lợi thế cạnh tranh
“DONJOY là công ty duy nhất vượt qua chín dòng sản phẩm của tổ chức chứng nhận 3A của Mỹ trong lĩnh vực bơm và van vệ sinh của châu Á.”
