Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu: | Bơm thùy vệ sinh | Kích thước: | TUL / TUR 20 - 125 |
|---|---|---|---|
| Hoạt động: | Động cơ | Cơ khí: | SIC / SIC / EPDM |
| Kết nối: | kẹp | Áp lực: | 1- 15 thanh |
| Trung bình: | Fulid, v.v. | Tính năng: | Có thể với bộ chuyển đổi tần số |
| Làm nổi bật: | Chuyển chocolate Donjoy máy bơm thùy xoay,3 Để lại Rotors Rotary Lobe bơm,Chocolate Transfer Rotary Lobe Pump |
||

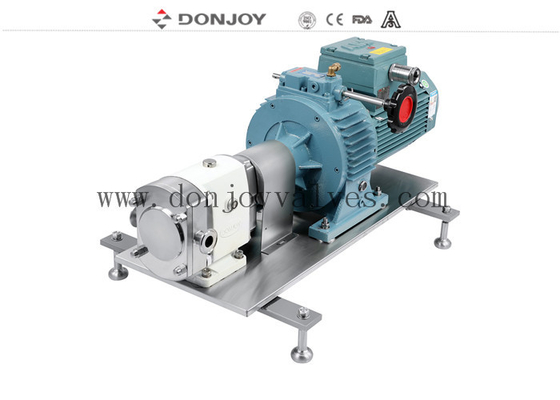

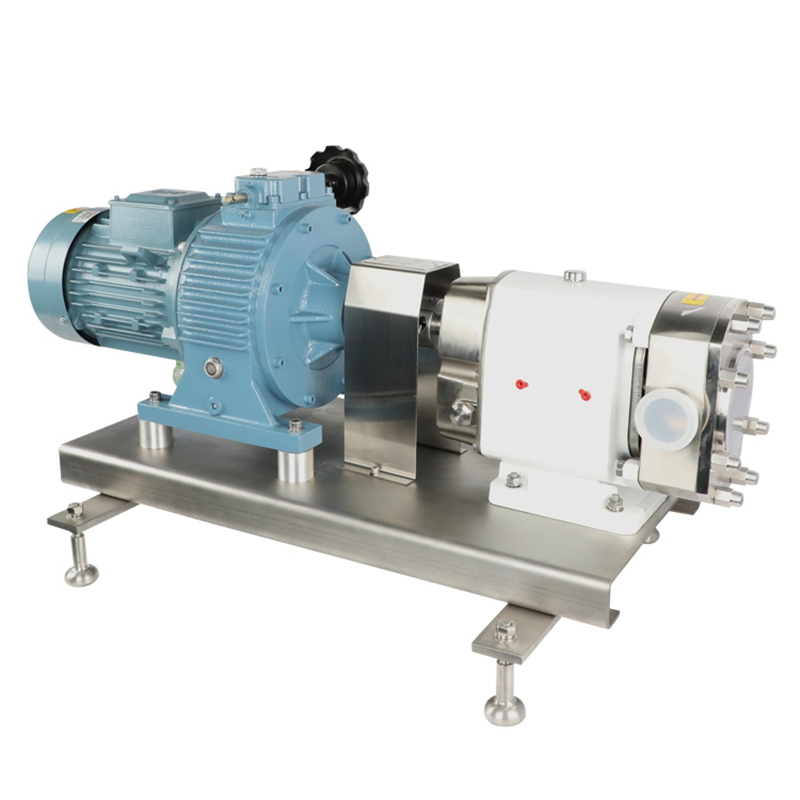

Bơm cánh bơm Donjoy với rôto 3 cánh để vận chuyển sô cô la
Tính năng kỹ thuật
A. Truyền động vô cấp thủ công
B. Bộ chuyển đổi tần số điều chỉnh hộp số động cơ
C. Truyền động đầu ra tốc độ cố định
Thông số kỹ thuật
| Tên sản phẩm: | Bơm cánh bơm TUL-60 với động cơ điều chỉnh thủ công cơ học với động cơ cho mật ong |
| Vật liệu: | SS304/SS316L/1.4301/1.4404 |
| Vật liệu phớt: | SIC/SIC/EPDM (Tiêu chuẩn, được FDA chấp thuận) |
| Lưu lượng tối đa: | 62m3/h / 395 GPM |
| Áp suất tối đa: | 12bar/ 174PSI |
| Vòng/phút tối đa: | 1450 vòng/phút |
| Loại rôto: | 2 cánh, 3 cánh, cánh bướm, cánh bướm đơn |
| Lắp đặt | Có thể được lắp đặt với bộ chuyển đổi tần số |
| bộ chuyển đổi tần số | Tùy chọn |
| Phớt cơ khí: | SIC/SiC/EPDM(Tiêu chuẩn) |
| Điện áp: | 110V, 220V, 380V |
| Động cơ: | ABB,SEW, 50hz/ 60hz |
| Xử lý bề mặt: | Bên trong được đánh bóng và phun cát bên ngoài |
| Kết nối khả dụng: | Kẹp, Hàn mông ren, Mặt bích |
| Tiêu chuẩn khả dụng: | DIN, SMS, 3A, RJT, ISO/IDF |
| Vận hành: | Điện |
| Chứng chỉ: | 3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO9001/2008 |
| Phạm vi ứng dụng: |
Sữa, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, v.v. |
Mô tả
Tùy chọn
1. Phớt cơ khí: SIC / SICE / EPDM, TC / TC, EPDM
2. Phớt đơn, Phớt cơ khí kép
3. Rôto: Rôto 2 cánh, rôto 3 cánh, rôto cánh bướm, rôto cánh bướm đơn
4. Gioăng: FPM(Viton), NBR, EPDM
5. Van giảm áp ở nắp trước hoặc bên ngoài bằng –pass
6. Van an toàn tích hợp
7. Áo khoác nhiệt mặt cuối
8. Áo khoác nhiệt hoàn chỉnh
9. Dòng TUR dọc hoặc Dòng TUL ngang
10. Các ổ đĩa và cố định khác nhau
11. Lắp ráp trên tấm đế bằng thép không gỉ
12. Kết nối: Kẹp (DIN32676,3A,ISO), Ren (DIN,SMS,RJT,IDF), Hàn mông, Mặt bích
13. Loại động cơ B5 tần số động cơ 50HZ, 60HZ
14. Điện áp (v) 220-240, 360-400, 420-460, 630-690
Bơm cánh bơm DONJOY cấp thực phẩm là một loại bơm dịch chuyển tích cực, kết cấu chắc chắn, bảo trì thấp, hiệu quả về chi phí. Thiết kế vệ sinh tuân thủ các tiêu chuẩn ASME BPE, EHEDG, tiêu chuẩn vệ sinh US 3-A, FDA, loại bơm phổ biến nhất được sử dụng để vận chuyển chất lỏng có độ nhớt cao, chất rắn và hạt, Nó cung cấp một loạt các loại bơm toàn diện dành cho các ứng dụng vệ sinh trong ngành chế biến thực phẩm, sữa, đồ uống, chăm sóc gia đình và cá nhân và dược phẩm…
Mô tả Bơm cánh bơm TU-L/R Vệ sinh
Bơm cánh bơm Donjoy mang lại hiệu suất đáng tin cậy, hoạt động không gặp sự cố và hiệu quả năng lượng vượt trội cho các ứng dụng đòi hỏi khắt khe. Bơm cánh bơm Donjoy có nhiều cấu hình, dòng TU là cấu hình tiêu chuẩn, dòng STU là toàn bộ bằng thép không gỉ. Đây là một lựa chọn tuyệt vời cho các nhiệm vụ yêu cầu bơm chống nhiễm bẩn để đáp ứng các tiêu chuẩn cao về vệ sinh, hoạt động cắt thấp và xung thấp. Bơm được phê duyệt 3-A này xử lý cả Vệ sinh tại chỗ và Khử trùng tại chỗ và có thể được cung cấp với tài liệu đầy đủ để hỗ trợ các yêu cầu xác nhận nghiêm ngặt.
Nguyên tắc
1. Khi các thùy quay, không gian ở phía hút tăng lên khi một thùy cách xa thùy khác, do đó tạo ra chân không một phần, hút chất lỏng vào buồng bơm.
2. Khi chúng được quay bởi các trục, mỗi thùy lần lượt được lấp đầy và chất lỏng được dịch chuyển sang phía phân phối. Các khoảng trống nhỏ giữa các thùy và giữa các thùy và các thành của thân bơm đảm bảo rằng các không gian được lấp đầy đúng cách.
3. Vỏ bơm được lấp đầy hoàn toàn và chất lỏng thoát ra qua các răng của các thùy và bị ép vào các thành của các không gian. Góp phần vào hành động bơm.
KẾT NỐI ĐẦU VÀO & ĐẦU RA CỦA BƠM
Mô hình và trọng lượng bơm
| PMô hình bơm | Mô-men xoắn trục đầu vào (NM) | Tải trọng hướng tâm tối đa (N) | Kích thước kết nối đường kính trong [mm] |
Kích thước hạt mềm lý thuyết tối đa được khuyến nghị [mm] |
Trọng lượng bơm trần [kg] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
Đường cong bơm cánh bơm
