Nguồn gốc:
Trung Quốc
Hàng hiệu:
DONJOY
Chứng nhận:
CE,3A,FDA
Số mô hình:
SỐ VZH110A1-2016
Liên hệ chúng tôi

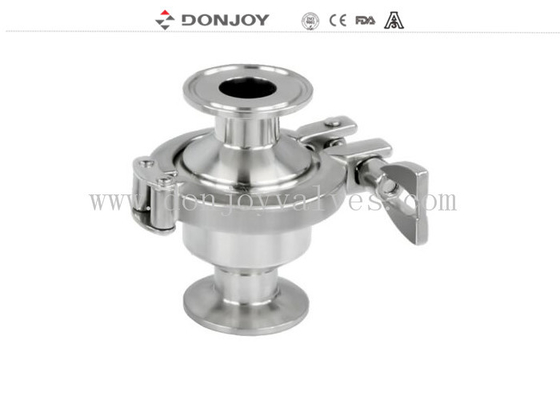

Các van ngăn Donjoy ss316L với đầu kẹp ba / Không có van giữ
Chi tiết nhanh:
Van kiểm tra thủy lực

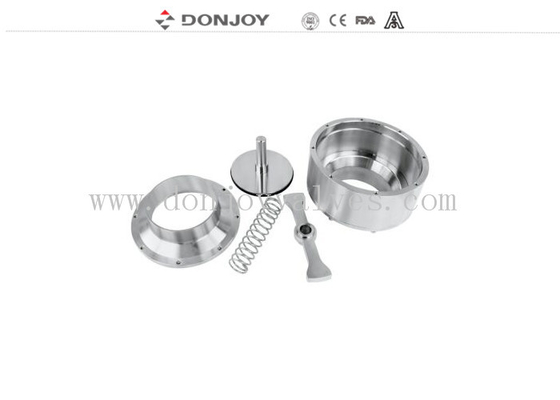

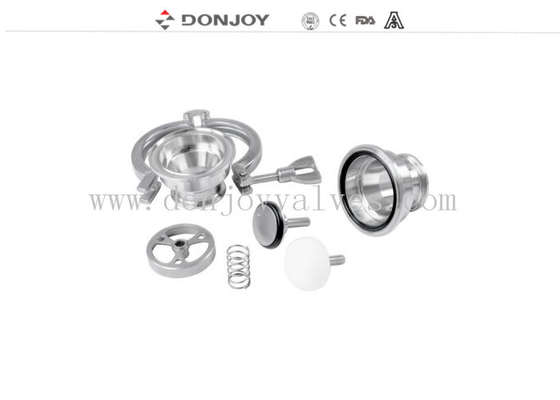

Dễ tháo rời
Xây dựng quy mô nhỏ
DIN11851 kết nối (Tiêu chuẩn)
Thông số kỹ thuật
| Tên sản phẩm: | 4 inch hàn vệ sinh không giữ van/SS304 thủy lực van kiểm tra |
| Vật liệu thân van: | SS304 hoặc SS316L |
| Vật liệu niêm phong: | EPDM |
| Max. áp suất làm việc: | 10Bar |
| Áp suất mở: | 0.1-0.3bar |
| Nhiệt độ hoạt động: | 120 độ C |
| Kích thước có sẵn: | DN25/1" đến DN100/4" |
| Kết nối có sẵn: | Sợi, hàn, kẹp |
| Có sẵn tiêu chuẩn: | DIN,SMS, 3A |
| Giấy chứng nhận: | FDA,CE |
Tùy chọn van kiểm tra
1. Kết nối: Kẹp, hàn, sợi
2. SEAL: NBR, FPM, PTEF tất cả theo FDA177.2600
3Tiêu chuẩn: DIN,SMS, RJT, IDF, ISO, 3A
Hình vẽ
Chi tiết bao bì
Bao bong bong bóng cho mỗi van.
Bên ngoài bao bì là hộp bìa hoặc ván ép.
Hoặc theo yêu cầu của khách hàng.
Nguyên tắc hoạt động
Van mở ra khi áp suất của chất lỏng vượt quá áp suất đến mùa xuân, Khi hai áp suất được cân bằng, van đóng, một mạnh hơn chống áp lực cũng làm cho van đóng
Van vệ sinh là van hai cổng có hai lỗ mở riêng biệt trên cơ thể của chúng.Các van này giúp cho các ứng dụng đòi hỏi chất lỏng chỉ chảy theo một hướng.
Van vệ sinh có hai hình thức: ngang và dọc.
Van ngang phù hợp với các đường ngang cần van tự thoát nước
Các van dọc có thể được sử dụng trong cả cài đặt dọc hoặc ngang; trong các ứng dụng ngang,van dọc giúp đỡ khi van tự thoát nước không thể duy trì bơm chính và nhiệt độ liên tục
Trong trường hợp van kiểm soát mùa xuân ngang, dòng chảy sản phẩm đẩy một đĩa trong van ra khỏi chỗ ngồi.mùa xuân điện đánh bóng sẽ trở lại đĩa vào vị trí ban đầu của nó và giữ nó chống lại ghế để giữ cho nó đóng. Áp lực ngược cũng sẽ buộc đĩa vào vị trí đóng.
Van kiểm soát giúp trong các kịch bản đòi hỏi phải sơ tán đường ống quy trình. Điều này có thể xảy ra vì nhiều lý do, đặc biệt là những người liên quan đến phục hồi sản phẩm hoặc thoát nước.Một số ứng dụng cũng có thể yêu cầu khuấy động không khí trên các sản phẩm trong đường ống hoặc trong các bể dẫn đến. van kiểm soát có thể thực hiện điều này.
Những điều cần lưu ý khi lắp đặt van kiểm soát vệ sinh
Ventil kiểm tra quả bóng
Trong một thiết lập dọc, sản phẩm phải chảy từ dưới lên trên để trọng lực có thể đẩy quả bóng vào và ra khỏi ghế.Trong một thiết lập ngang, phần cong của van cần phải đứng thẳng và ở góc 90 độ với ống dẫn.
¢ Phòng kiểm tra ổ đĩa ¢
Các van kiểm tra đĩa không được thoát nước tự do trong thiết lập dọc. do đó, để chúng được thoát nước tự do, chúng cần phải ở vị trí ngang.
Thẻ: Check Valve, Non giữ van, van trở lại mùa xuân
