Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên: | Van an toàn áp suất nhanh chóng | Kích thước: | 1"-3" |
|---|---|---|---|
| tiêu chuẩn: | DIN, 3A, SMS, SO | Kết nối: | hàn, kẹp, chủ đề, |
| Xét bóng: | Gương, Mờ | Áp suất đầu vào: | 8 thanh |
| Áp suất đầu ra: | 0,3-5 thanh | giá trị KV: | 4-70M3/giờ |
| Làm nổi bật: | Van điều chỉnh áp suất,Van xả khí |
||

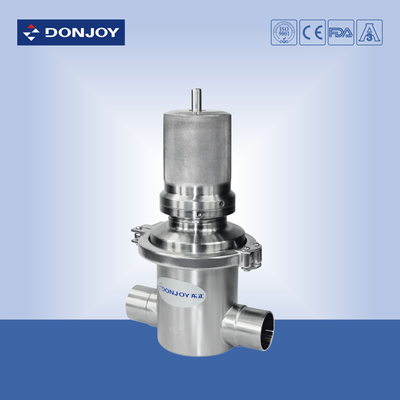

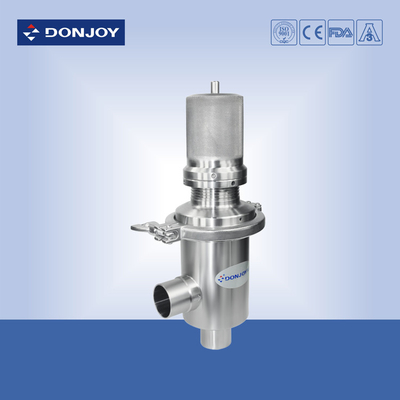

Van an toàn áp suất nhanh bằng tay 1.5" SS304, van tràn kẹp
Chi tiết nhanh
Van an toàn áp suất, Van tràn, Điều chỉnh áp suất.
Loại: Thủ công, Khí nén
Ứng dụng:
1. Van an toàn được sử dụng để bảo vệ đường ống, bơm khỏi áp suất quá cao
2. Thiết kế vệ sinh và an toàn để ngăn ngừa nguy hiểm trong vận hành và hỏng hóc thiết bị do áp suất
3. Với thiết kế bằng thép không gỉ vệ sinh, các van là lựa chọn tốt nhất để bảo vệ thiết bị trong các ngành công nghiệp sữa, thực phẩm, đồ uống, dược phẩm và hóa chất tốt.
Thông số kỹ thuật
|
Tên sản phẩm: |
Van an toàn xả nhanh bằng tay 1.5" SS304, van tràn van, Kẹp |
|
Vật liệu thân van: |
SS304 hoặc SS316L |
|
Vật liệu làm kín: |
EPDM, NBR, FPM |
|
Áp suất làm việc tối đa: |
10Bar 120PSI |
|
Nhiệt độ làm việc tối đa: |
120 độ C |
|
Kích thước có sẵn: |
DN25-DN80 hoặc 1” - 3" |
|
Kết nối có sẵn: |
Mặt bích, Kẹp, Hàn |
|
Tiêu chuẩn có sẵn: |
DIN, INCH, IDF, 3A, SMS |
|
Vận hành: |
Khí nén, Thủ công |
|
Chứng chỉ: |
FDA, CE |
Bản vẽ
Van an toàn thủ công (Đầu hàn)
| Kích thước | D | DN | L | H | H1 | H2 |
| 1" | 25.4 | 22.4 | 50 | 216 | 260 | 269 |
| 1.25" | 31.8 | 28.8 | 55 | 218 | 260 | 269 |
| 1.5" | 38.1 | 35.1 | 60 | 222 | 266 | 309 |
| 2" | 50.8 | 47.8 | 70 | 265 | 300 | 350 |
| 2.5" | 63.5 | 59.5 | 80 | 297 | 340 | 392 |
| 3" | 76.2 | 72.2 | 99 | 339 | 370 | 507 |
Van an toàn thủ công (Đầu kẹp )
| Kích thước | D | DN | L | H | H1 | H2 |
| 1" | 50.5 | 22.4 | 62.7 | 228.5 | 260 | 269 |
| 1.25" | 50.5 | 28.8 | 67.7 | 230.5 | 260 | 269 |
| 1.5" | 50.5 | 35.1 | 72.7 | 234.5 | 266 | 309 |
| 2" | 64 | 47.8 | 82.7 | 277.5 | 300 | 350 |
| 2.5" | 77.5 | 59.5 | 92.7 | 309.5 | 340 | 392 |
| 3" | 91 | 72.2 | 111.7 | 351.5 | 370 | 507 |
Nguyên lý hoạt động
1. Thông qua lò xo để điều chỉnh áp suất.
2. Khi áp suất trong đường ống vượt quá áp suất quy định, van tự động mở để chất lỏng chảy ra nhằm giảm áp suất.
Loại van an toàn tùy chọn

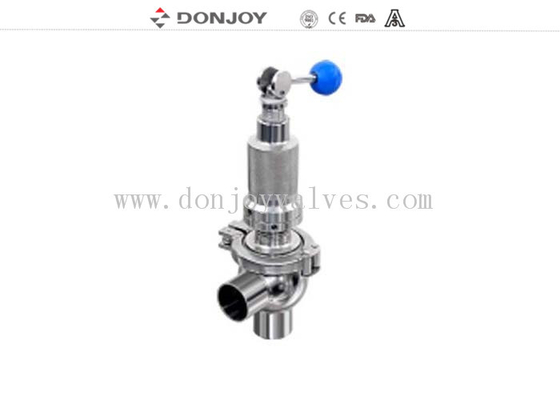

1. Van an toàn xả nhanh bằng tay
2. Van an toàn (tiêu chuẩn)
3. Van an toàn bốn chiều
4. Van an toàn xả nhanh khí nén
