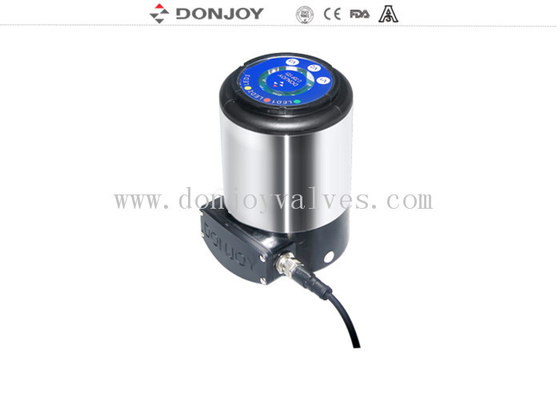

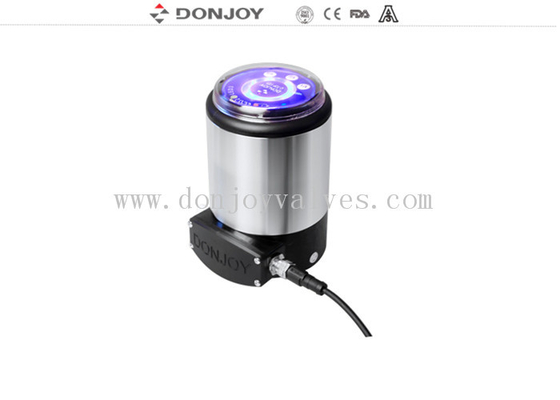

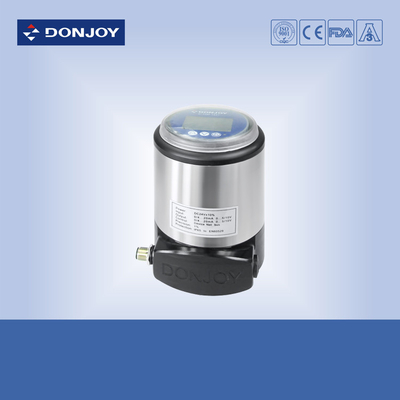

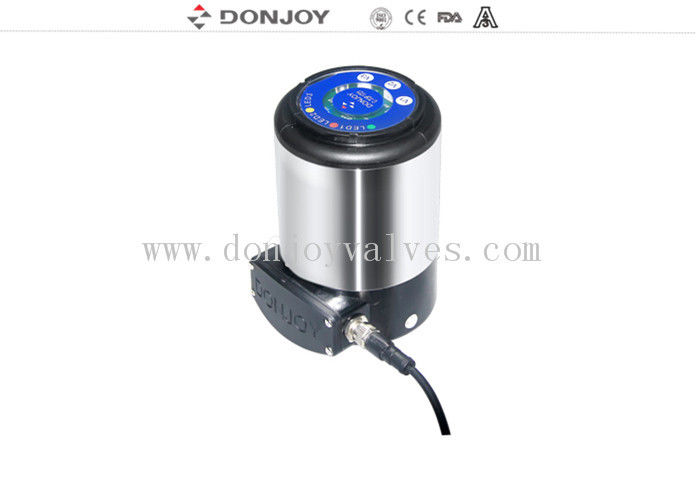

5.0-7.0 Thiết bị định vị van thông minh Thiết bị, bộ điều khiển Profibus, Bộ điều khiển Van

Bộ định vị van thông minh 5.0-7.0 Bar Thiết bị Net BUS Control CE / ISO / FDA

SỰ CHỈ RÕ


 Các ứng dụng
Bộ điều khiển (IL - TOP) được sử dụng chủ yếu trong các hệ thống điều khiển quá trình chất lỏng và điều khiển lưu lượng các loại.

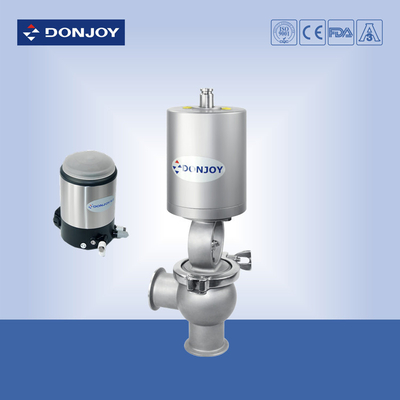

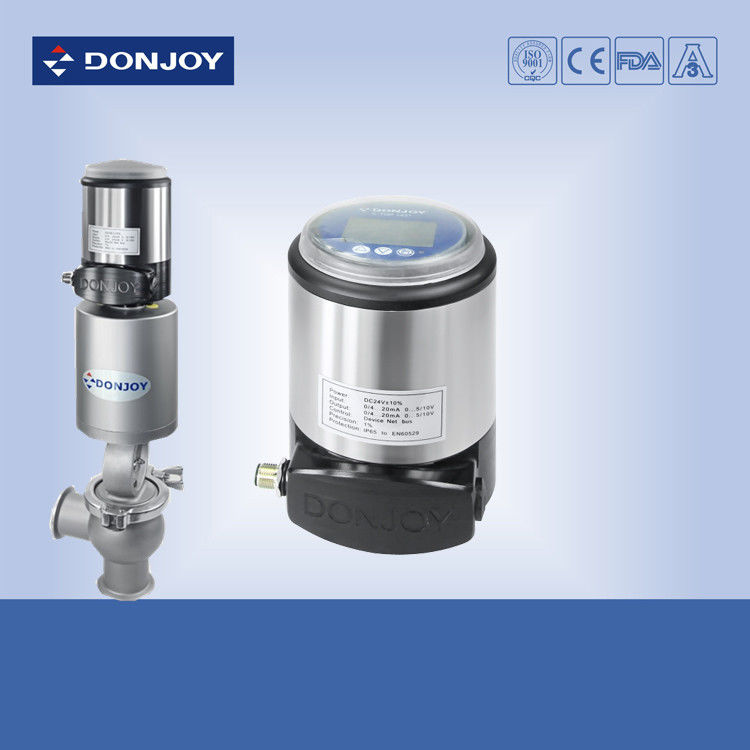

IL - TOP có thể lắp đặt cho các loại cơ cấu chấp hành chuyển động tuyến tính như van góc ngồi khí nén, van màng, van bướm, van cầu, van bi v.v... là các loại van dùng để điều chỉnh lưu lượng.
IL - TOP có thể dễ dàng lắp đặt vào cơ cấu truyền động, phù hợp với điều kiện độ tinh khiết cao.

Tính năng
Đầu vào tín hiệu 0/4 - 20mA đến 0 - 5/10V (tiêu chuẩn)
Đầu ra phản hồi vị trí 0/4 - 20mA (tùy chọn)
Điều khiển BUS mạng của thiết bị (tùy chọn)
Chuyển động tuyến tính / Thiết bị truyền động chuyển động quay (tùy chọn)
Nguồn: DC.24V
Áp suất khí nén: 5.0-7.0 bar
Đầu nối: G1/8"
Cấp độ bảo vệ: IP67
Đặc tính kỹ thuật
Bộ điều khiển có thể được sử dụng như một bộ định vị hoặc bộ điều khiển quá trình.
Là một bộ định vị, nó có thể đặt vị trí van theo điểm đặt.
Là bộ điều khiển quy trình, MPU sẽ nhận tín hiệu từ bộ điều khiển bằng cách so sánh giá trị vị trí cài đặt của van với vị trí thực của van, thông qua thuật toán điều khiển PIC, bộ điều khiển quy trình sẽ điều khiển van đến vị trí định vị đích chính xác của van.
Bộ điều khiển bao gồm MPU, bộ phát hiện bằng tín hiệu điều khiển, bộ phát hiện vị trí, màn hình LCD, bàn phím và van áp điện, v.v.

Cài đặt
Việc cài đặt bộ điều khiển và bộ truyền động rất đơn giản và có thể điều chỉnh vị trí hiển thị của màn hình LCD.
Để tháo nắp trong suốt xuống theo hướng ngược chiều kim đồng hồ, sau đó:
Để vận hành bàn phím, nới lỏng chân đế và 2 vít bằng cờ lê M5;
Để xoay nó dễ dàng và điều chỉnh nó theo hướng hiển thị bạn muốn, đồng thời siết lại 2 vít bằng cờ lê;
Để nới lỏng hộp đấu dây, tháo 4 vít và mở hộp, và vận hành theo sơ đồ kết nối.(Không chuyên nghiệp bị cấm hoạt động.)
Nó cần đầu nối để kết hợp bộ điều khiển với bộ truyền động.
