Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | bộ định vị van | Sức mạnh: | DC.24V |
|---|---|---|---|
| áp suất khí nén: | 4-7 thanh | Mức độ bảo vệ: | IP67 |
| Tính năng: | Mô hình vuông | Giao diện hoạt động:: | Màn hình LCD |
| Áp lực làm việc: | 10 thanh | ||
| Làm nổi bật: | Máy định vị van khí,Bộ định vị van kỹ thuật số |
||

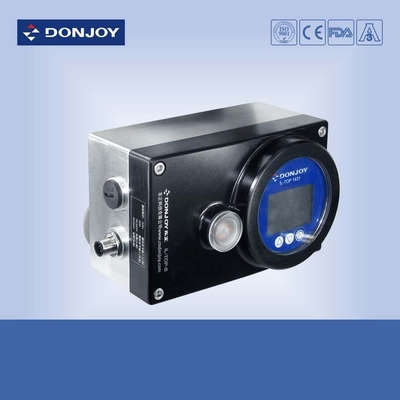

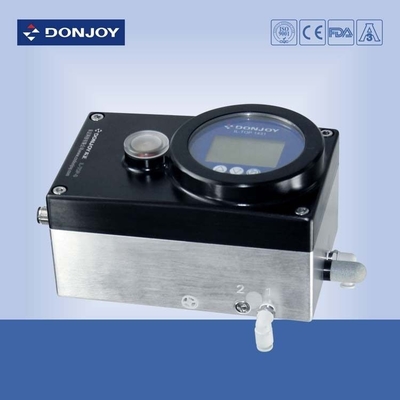

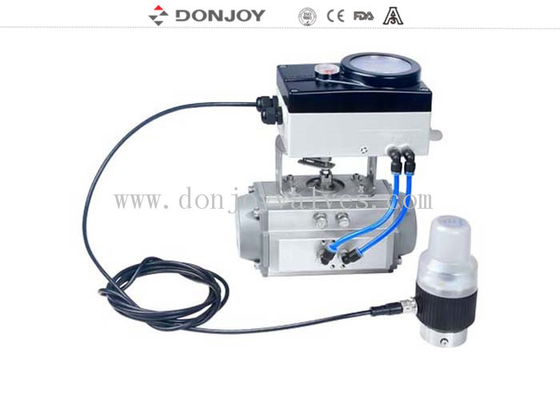

Bộ định vị vị trí van thông minh DC 24V với bộ truyền động khí nén và bộ phận phản hồi kiểu tách rời để điều khiển van
Tính năng kỹ thuật
Bộ điều khiển có thể được sử dụng làm bộ định vị hoặc bộ điều khiển quy trình.
Là một bộ định vị, nó có thể đặt vị trí van theo điểm đặt.
Là một bộ điều khiển quy trình, MPU sẽ nhận tín hiệu từ điều khiển bằng cách so sánh giá trị vị trí cài đặt của van với vị trí thực tế của van, thông qua thuật toán điều khiển PIC, bộ điều khiển quy trình sẽ điều khiển van đến bộ định vị vị trí mục tiêu chính xác của van.
Bộ điều khiển bao gồm MPU, bộ phận phát hiện bằng cách điều khiển tín hiệu, bộ phát hiện vị trí, màn hình LCD, bàn phím và van áp điện, v.v.
THÔNG SỐ KỸ THUẬT
|
Tên sản phẩm |
Bộ định vị vị trí van thông minh DC 24V Kiểu vuông Tính năng cho Van bi 1 Inch |
|
Nguồn điện |
DC.24V |
|
Áp suất làm việc |
10 bar |
|
Áp suất khí nén |
4-7 bar |
|
Vật liệu |
SS304 / 316 |
|
Nhiệt độ làm việc |
-10℃ ~ 130℃ (-10℃ ~ 150℃ cho van ghế góc và van cầu) |
|
Cấp độ bảo vệ |
IP67 |
|
Chức năng tiêu chuẩn |
Đầu vào tín hiệu 0/4-20mA đến 0-5/10V |
|
Chức năng tùy chọn |
Đầu ra phản hồi vị trí 0/4-20mA, 0-5/10V |
|
Chức năng tùy chọn |
Điều khiển mạng thiết bị |
|
Giao diện vận hành |
Màn hình LCD |
|
Tính năng |
Thông minh |
|
Chức năng |
Định vị van |
Tính năng chức năng
Chứng nhận chống cháy nổ: EXD Ⅱ BT4
Cấp độ bảo vệ: IP67
Đầu vào tín hiệu: 0-4/20mA, 0-5/10V
Phản hồi tín hiệu: 0-4/20mA, 0-5/10V
Giao thức BUS: DEVICE NET BUS
Lắp đặt

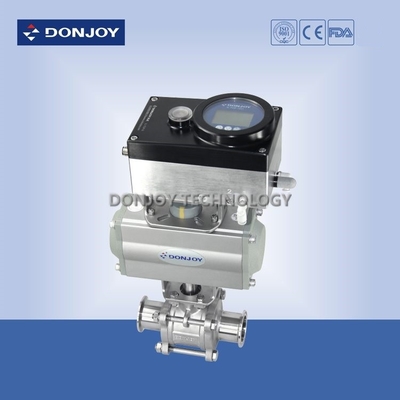

Các bộ truyền động hành trình góc có thể được cung cấp, chẳng hạn như van bướm, van bi và van, v.v.
Thông số kỹ thuật: 1 inch - 12 inch, DN25 - DN200
Thông tin đặt hàng
Bộ điều khiển vuông IL-TOP-S
|
Mô hình |
Tính năng |
Phản hồi vị trí |
Mô tả |
|
IL-TOP-S-001-M |
Bộ định vị + Điều khiển quy trình |
4-20mA/0-5/10V |
Tác động đơn |
|
IL-TOP-S-002-M |
Bộ định vị + Điều khiển quy trình |
4-20mA/0-5/10V |
Tác động kép |
|
IL-TOP-S-001 |
Bộ định vị + Điều khiển quy trình |
KHÔNG |
Tác động đơn |
|
IL-TOP-S-002 |
Bộ định vị + Điều khiển quy trình |
KHÔNG |
Tác động kép |
|
IL-TOP-S-001-BUS |
Bộ định vị + Điều khiển quy trình + BUS |
Tác động đơn + BUS |
|
|
IL-TOP-S-002-BUS |
Bộ định vị + Điều khiển quy trình + BUS |
Tác động kép + BUS |
Bộ điều khiển vuông IL-TOP-S (Chống cháy nổ: EXD Ⅱ BT4)
|
Mô hình |
Tính năng |
Phản hồi vị trí |
Mô tả |
|
IL-TOP-S-001-M-EX |
Bộ định vị + Điều khiển quy trình |
4-20mA/0-5/10V |
Tác động đơn - Cấp độ chống cháy nổ |
|
IL-TOP-S-002-M-EX |
Bộ định vị + Điều khiển quy trình |
4-20mA/0-5/10V |
Tác động kép - Cấp độ chống cháy nổ |
|
IL-TOP-S-001-EX |
Bộ định vị + Điều khiển quy trình |
KHÔNG |
Tác động đơn - Cấp độ chống cháy nổ |
|
IL-TOP-S-002-EX |
Bộ định vị + Điều khiển quy trình |
KHÔNG |
Tác động kép - Cấp độ chống cháy nổ |
|
IL-TOP-S-001-BUS-EX |
Bộ định vị + Điều khiển quy trình + BUS |
Tác động đơn, BUS - Chống cháy nổ |
|
|
IL-TOP-S-002-BUS-EX |
Bộ định vị + Điều khiển quy trình + BUS |
Tác động kép, BUS - Chống cháy nổ |
Hướng dẫn cài đặt
