Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Bộ điều khiển quy trình van với chống nổ | Sức mạnh: | DC.24V |
|---|---|---|---|
| áp suất khí nén: | 4-7 thanh | Giao diện hoạt động:: | Màn hình LCD |
| vật liệu: | 304/316L ((1.4301/1.4404) | Nhiệt độ hoạt động: | -10 độ C đến 130 độ C |
| Làm nổi bật: | Bộ định vị van kỹ thuật số,bộ định vị tác động kép |
||
Bộ định vị van khí nén SS304 / 316 0/4-20mA, Đầu ra phản hồi vị trí 0-5/10V
THÔNG SỐ KỸ THUẬT
|
Tên sản phẩm |
Bộ định vị van khí nén SS304 / 316 0/4-20mA, Đầu ra phản hồi vị trí 0-5/10V |
|
Nguồn |
DC.24V |
|
Áp suất làm việc |
10 bar |
|
Áp suất khí nén |
4-7 bar |
|
Vật liệu |
SS304 / 316L |
|
Nhiệt độ làm việc |
-10℃ ~ 130℃ (-10℃ ~ 150℃ cho van góc và van cầu) |
|
Cấp độ bảo vệ |
IP67 |
|
Chức năng tiêu chuẩn |
Tín hiệu đầu vào 0/4-20mA đến 0-5/10V |
|
Chức năng tùy chọn |
Đầu ra phản hồi vị trí 0/4-20mA, 0-5/10V |
|
Chức năng tùy chọn |
Điều khiển Bus Device Net |
|
Giao diện vận hành |
Màn hình LCD |
|
Chi tiết giao hàng |
Thông thường trong vòng 20 ngày sau khi nhận được thanh toán trước T/T. |
|
Chứng chỉ |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
Ứng dụng
Bộ định vị (IL-TOP-S) ứng dụng cho các hệ thống điều khiển dòng chảy hộp điều khiển quy trình chất lỏng khác nhau, có thể được lắp đặt cho nhiều loại cơ cấu chấp hành hành trình góc, chẳng hạn như van bướm khí nén, van bi, van cổng, van cầu, v.v. Nó phù hợp để điều khiển dòng chảy của van khí nén.
Tính năng chức năng
Chứng nhận chống cháy nổ: EXD Ⅱ BT4
Cấp độ bảo vệ: IP67
Tín hiệu đầu vào: 0-4/20mA, 0-5/10V
Phản hồi tín hiệu: 0-4/20mA, 0-5/10V
Giao thức BUS: DEVICE NET BUS
Tính năng kỹ thuật
Bộ điều khiển có thể được sử dụng làm bộ định vị hoặc bộ điều khiển quy trình.
Là một bộ định vị, nó có thể đặt vị trí van theo điểm đặt.
Là một bộ điều khiển quy trình, MPU sẽ nhận tín hiệu từ điều khiển bằng cách so sánh giá trị vị trí cài đặt của van với vị trí thực tế của van, thông qua thuật toán điều khiển PIC, bộ điều khiển quy trình sẽ điều khiển van đến bộ định vị mục tiêu chính xác của van.
Bộ điều khiển bao gồm MPU, bộ phận phát hiện bằng cách điều khiển tín hiệu, bộ phát hiện vị trí, màn hình LCD, bàn phím và van áp điện, v.v.
Lắp đặt
Các cơ cấu chấp hành hành trình góc có thể được cung cấp, chẳng hạn như van bướm, van bi và van, v.v.
Thông số kỹ thuật: 1 inch - 12 inch, DN25 - DN200
Thông tin đặt hàng
Bộ điều khiển vuông IL-TOP-S
|
Mô hình |
Tính năng |
Phản hồi vị trí |
Mô tả |
|
IL-TOP-S-001-M |
Bộ định vị + Điều khiển quy trình |
4-20mA/0-5/10V |
Tác động đơn |
|
IL-TOP-S-002-M |
Bộ định vị + Điều khiển quy trình |
4-20mA/0-5/10V |
Tác động kép |
|
IL-TOP-S-001 |
Bộ định vị + Điều khiển quy trình |
KHÔNG |
Tác động đơn |
|
IL-TOP-S-002 |
Bộ định vị + Điều khiển quy trình |
KHÔNG |
Tác động kép |
|
IL-TOP-S-001-BUS |
Bộ định vị + Điều khiển quy trình + BUS |
Tác động đơn + BUS |
|
|
IL-TOP-S-002-BUS |
Bộ định vị + Điều khiển quy trình + BUS |
Tác động kép + BUS |
Bộ điều khiển vuông IL-TOP-S (Chống cháy nổ: EXD Ⅱ BT4)
|
Mô hình |
Tính năng |
Phản hồi vị trí |
Mô tả |
|
IL-TOP-S-001-M-EX |
Bộ định vị + Điều khiển quy trình |
4-20mA/0-5/10V |
Tác động đơn - Cấp độ chống cháy nổ |
|
IL-TOP-S-002-M-EX |
Bộ định vị + Điều khiển quy trình |
4-20mA/0-5/10V |
Tác động kép - Cấp độ chống cháy nổ |
|
IL-TOP-S-001-EX |
Bộ định vị + Điều khiển quy trình |
KHÔNG |
Tác động đơn - Cấp độ chống cháy nổ |
|
IL-TOP-S-002-EX |
Bộ định vị + Điều khiển quy trình |
KHÔNG |
Tác động kép - Cấp độ chống cháy nổ |
|
IL-TOP-S-001-BUS-EX |
Bộ định vị + Điều khiển quy trình + BUS |
Tác động đơn, BUS - Chống cháy nổ |
|
|
IL-TOP-S-002-BUS-EX |
Bộ định vị + Điều khiển quy trình + BUS |
Tác động kép, BUS - Chống cháy nổ |

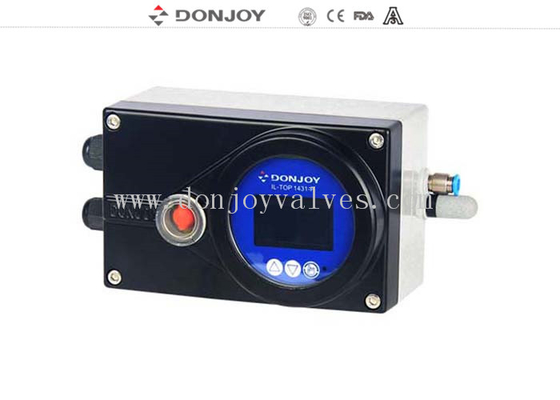

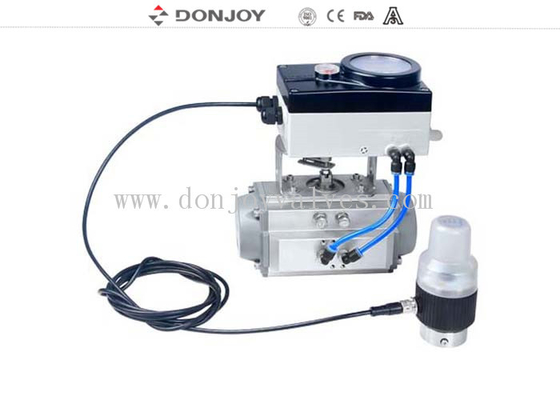

Hiển thị sản phẩm
