| Tên sản phẩm: | Đơn vị kiểm soát thông minh | Sức mạnh: | DC.24V |
|---|---|---|---|
| áp suất khí nén: | 4-7 thanh | Mức độ bảo vệ: | IP67 |
| Áp lực làm việc: | 10 thanh | Hoạt động: | Khí nén |
| Làm nổi bật: | Bộ định vị van kỹ thuật số,bộ định vị tác động kép |
||

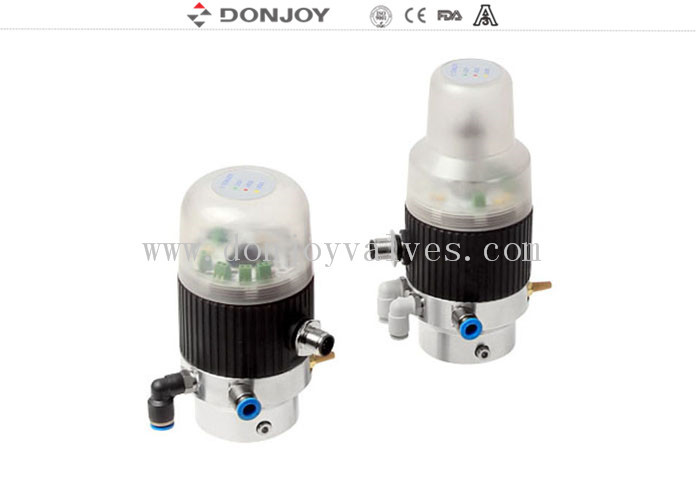

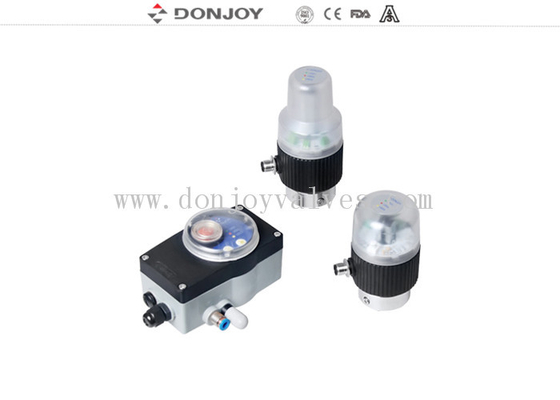

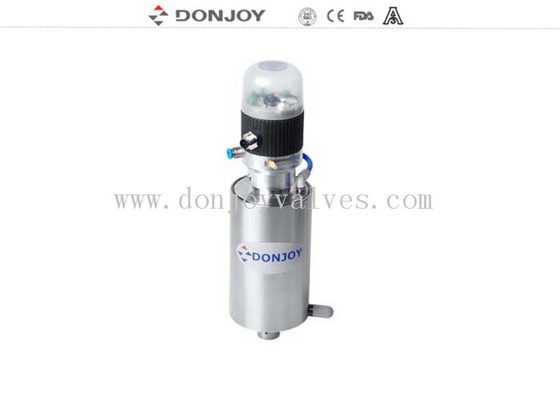

Bộ điều khiển định vị van thông minh cho van điều chỉnh kích thước nhỏ
Đặc điểm kỹ thuật
1 Input: PNP24VDC
2.Output phản hồi: PNP DC24V & 4-20mA
3Nguồn cung cấp điện: DC24V±10%
4.Bus Communication:AS-I BUS
5Độ chính xác: Độ chính xác định vị lặp lại ≤ 0,2%
6Điều chỉnh: Chức năng tự động điều chỉnh bằng nút duy nhất
7.Chế độ hoạt động: Hướng tay/Tự động
8Chức năng chẩn đoán chống rò rỉ
9.Display: hai phần Light Color mở: Xanh / Đỏ, Đóng: Đỏ / Xanh
10Phạm vi đập: 0-60MM/0-30MM
Thông số kỹ thuật
|
Tên sản phẩm |
Máy định vị van thông minh |
|
Trung bình |
Không khí nén bôi trơn, khí trơ |
|
Nhiệt độ hoạt động tối đa |
70°C |
|
Áp suất làm việc |
1.5 bar - 7 bar (22PSI đến 102PSI) |
|
Bộ kết nối |
G1/8" |
|
Mức độ bảo vệ |
IP67 |
|
Đột quỵ |
Ít nhất 3mm; tối đa 70mm |
|
Max. C - Đơn vị TOP |
31 C - Đơn vị TOP |
|
Cáp kết nối |
2m |
|
AS-I BUS |
Chiều dài tối đa: 1m |
|
Chế độ hoạt động |
Hoạt động khí nén |
|
Giấy chứng nhận |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
Ứng dụng
C - TOP là một bộ điều khiển khí nén được thiết kế để đảm bảo van điều khiển tối ưu.
Nó tương thích với hầu hết các hệ thống tự động PLC.
Nó có thể được lắp đặt cho tất cả các loại van khí nén như van chống hỗn hợp, van bướm,
van bóng, van kính, van đảo và van cầu, vv
Thiết kế và tính năng
Kết nối các cảm biến với van điện tử (động lực) một cách dễ dàng, nhanh chóng và kinh tế bằng cách làm chủ AS - I BUS.
Vì cáp đã giảm phần lớn, việc lắp đặt và khởi động trở nên thuận tiện hơn.
Bên cạnh đó, thời gian khởi động được rút ngắn, và một số rắc rối ẩn trong cài đặt có thể được tránh.
Các bộ phận giống như tiêu chuẩn C-TOP.
AS - I đầu nối thay thế cách điện và đầu nối cáp.
C - TOP Bộ điều khiển van - - 2014 Phiên bản điều chỉnh dịch chuyển
|
Mô hình |
Cảm biến |
Van điện tử |
Sức mạnh |
Kết nối |
Nhận xét |
|
1421-05-S1-V1 |
1 |
1 |
DC. 24V |
Kết nối cáp |
Chơi đơn |
|
1421-05-S1-V2 |
1 |
2 |
DC. 24V |
Kết nối cáp |
Chơi hai vai |
|
1421-05-S1-V3 |
1 |
3 |
DC. 24V |
Kết nối cáp |
Ba hiệu ứng (van chống hỗn hợp) |
|
1421-05-S1-V1-AS |
1 |
1 |
DC. 24V |
AS-I BUS |
Chơi đơn |
|
1421-05-S1-V2-AS |
1 |
2 |
DC. 24V |
AS-I BUS |
Chơi hai vai |
|
1421-05-S1-V3-AS |
1 |
3 |
DC. 24V |
AS-I BUS |
Ba hiệu ứng (van chống hỗn hợp) |
Phiên bản điều chỉnh cơ khí
|
Mô hình |
Cảm biến |
Van điện tử |
Sức mạnh |
Kết nối |
Nhận xét |
|
1421-05-S1-V1-M |
1 |
1 |
DC. 24V |
Kết nối cáp |
Chơi đơn |
|
1421-05-S1-V1-M |
2 |
1 |
DC. 24V |
Kết nối cáp |
Chơi đơn |
|
1421-05-S1-V2-M |
2 |
2 |
DC. 24V |
Kết nối cáp |
Chơi hai vai |
|
1421-05-S1-V3-M |
3 |
3 |
DC. 24V |
Kết nối cáp |
Ba hiệu ứng (van chống hỗn hợp) |
|
1421-05-S1-V1-AS-M |
1 |
1 |
DC. 24V |
AS-I BUS |
Chơi đơn |
|
1421-05-S1-V1-AS-M |
2 |
1 |
DC. 24V |
AS-I BUS |
Chơi đơn |
|
1421-05-S1-V2-AS-M |
2 |
2 |
DC. 24V |
AS-I BUS |
Chơi hai vai |
|
1421-05-S1-V3-AS-M |
3 |
3 |
DC. 24V |
AS-I BUS |
Ba hiệu ứng (van chống hỗn hợp) |
Cài đặt
Hiển thị sản phẩm
