Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | BỘ ĐIỀU KHIỂN | Sức mạnh: | DC.24V |
|---|---|---|---|
| áp suất khí nén: | 4-7 thanh | Mức độ bảo vệ: | IP67 |
| Giao diện hoạt động:: | Chìa khóa | Áp lực làm việc: | 10 thanh |
| Tối đa. Nhiệt độ làm việc: | 70℃ | Tối đa. C - Đơn vị hàng đầu: | 31 C - Đơn vị hàng đầu |
| Làm nổi bật: | Máy định vị van khí,Bộ định vị van kỹ thuật số |
||

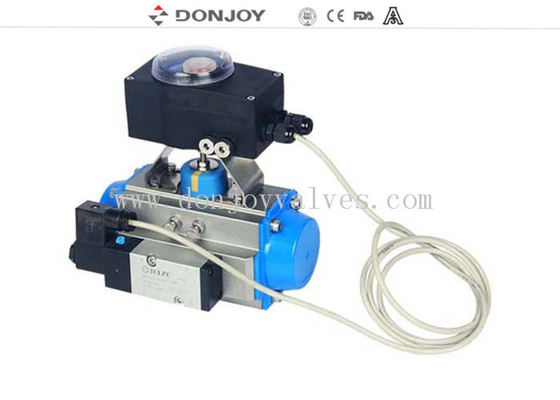

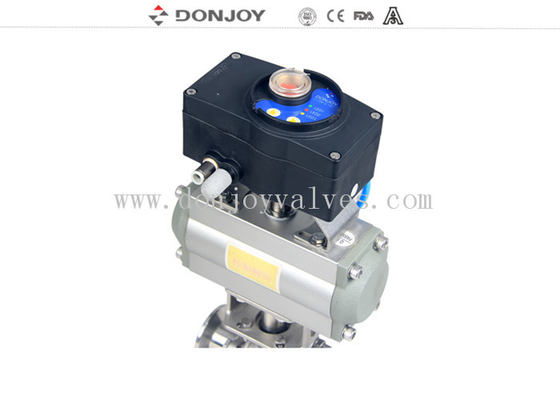

Bộ truyền động van nhôm với bộ điều khiển thông minh C TOP-1561 để phản hồi PLC
Tính năng kỹ thuật
1. Đầu vào: PNP24VDC
2. Đầu ra phản hồi: PNP DC24V & 4-20mA
3. Nguồn điện: DC24V ±10%
4. Giao tiếp Bus: AS-I BUS
5. Độ chính xác: Độ chính xác định vị lặp lại ≤0.2%
6. Điều chỉnh: Chức năng tự động điều chỉnh bằng một nút
7. Chế độ vận hành: Vận hành thủ công/Tự động
8. Chức năng chẩn đoán rò rỉ
9. Hiển thị: Hai phần Màu ánh sáng mở: Xanh lục/Đỏ, Đóng: Đỏ/Xanh lục
10. Phạm vi hành trình: 0-180 độ
THÔNG SỐ KỸ THUẬT
| Tên sản phẩm | Bộ định vị van thông minh |
| Môi chất | Khí nén bôi trơn, khí trơ |
| Nhiệt độ làm việc tối đa | 70℃ |
| Áp suất làm việc | 1.5 bar - 7 bar (22PSI đến 102PSI) |
| Đầu nối | G1/8" |
| Cấp độ bảo vệ | IP67 |
| Lưu lượng khí | 200NL |
| Tính năng | Bộ truyền động khí nén tác động kép |
| Cấu trúc | Có thể có cảm biến vị trí |
| Hành trình | 180 độ |
| Tối đa. Đơn vị C - TOP | 31 đơn vị C - TOP |
| Cáp kết nối | 2m |
| AS-I BUS | chiều dài tối đa: 1m |
Ứng dụng
C - TOP là bộ điều khiển khí nén được thiết kế để đảm bảo van điều khiển tối ưu.
Nó tương thích với hầu hết các hệ thống tự động PLC. Trong ngành thực phẩm, đồ uống, dược phẩm,
nó có thể được lắp đặt cho tất cả các loại van khí nén như van chống trộn, van bướm, van bi, van màng, van đảo chiều và van cầu, v.v.
Thiết kế và tính năng
Kết nối cảm biến với van điện từ (bộ truyền động) dễ dàng, nhanh chóng và tiết kiệm bằng cách làm chủ AS - I BUS.
Vì cáp được giảm đi rất nhiều, việc lắp đặt và khởi động trở nên thuận tiện hơn.
Bên cạnh đó, thời gian khởi động được rút ngắn và một số sự cố tiềm ẩn trong quá trình lắp đặt có thể tránh được. Các bộ phận giống như C - TOP tiêu chuẩn. Phần duy nhất thay đổi là thẻ tích hợp,. Đầu nối cách ly AS - I thay thế và chính đầu nối cáp.
Bộ điều khiển van C - TOP - - 2014
Phiên bản điều chỉnh độ dịch chuyển
|
Mô hình |
Cảm biến |
Van điện từ |
Nguồn |
Kết nối |
Ghi chú |
|
1421-05-S1-V1 |
1 |
1 |
DC. 24V |
Kết nối cáp |
Tác động đơn |
|
1421-05-S1-V2 |
1 |
2 |
DC. 24V |
Kết nối cáp |
Tác động kép |
|
1421-05-S1-V3 |
1 |
3 |
DC. 24V |
Kết nối cáp |
Ba hiệu ứng (van chống trộn) |
|
1421-05-S1-V1-AS |
1 |
1 |
DC. 24V |
AS-I BUS |
Tác động đơn |
|
1421-05-S1-V2-AS |
1 |
2 |
DC. 24V |
AS-I BUS |
Tác động kép |
|
1421-05-S1-V3-AS |
1 |
3 |
DC. 24V |
AS-I BUS |
Ba hiệu ứng (van chống trộn) |
Phiên bản điều chỉnh cơ học
|
Mô hình |
Cảm biến |
Van điện từ |
Nguồn |
Kết nối |
Ghi chú |
|
1421-05-S1-V1-M |
1 |
1 |
DC. 24V |
Kết nối cáp |
Tác động đơn |
|
1421-05-S1-V1-M |
2 |
1 |
DC. 24V |
Kết nối cáp |
Tác động đơn |
|
1421-05-S1-V2-M |
2 |
2 |
DC. 24V |
Kết nối cáp |
Tác động kép |
|
1421-05-S1-V3-M |
3 |
3 |
DC. 24V |
Kết nối cáp |
Ba hiệu ứng (van chống trộn) |
|
1421-05-S1-V1-AS-M |
1 |
1 |
DC. 24V |
AS-I BUS |
Tác động đơn |
|
1421-05-S1-V1-AS-M |
2 |
1 |
DC. 24V |
AS-I BUS |
Tác động đơn |
|
1421-05-S1-V2-AS-M |
2 |
2 |
DC. 24V |
AS-I BUS |
Tác động kép |
|
1421-05-S1-V3-AS-M |
3 |
3 |
DC. 24V |
AS-I BUS |
Ba hiệu ứng (van chống trộn) |
