Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Bộ truyền động điện tử bằng chứng nổ | Lớp chống cháy nổ: | BT1 BT2 |
|---|---|---|---|
| Loại: | Chống cháy nổ | Loại thiết bị truyền động: | Loại bật/tắt |
| Kích thước: | EX-DJ-5,EX-DJ-10,EX-DJ-20,EX-DJ-40 | Sản lượng: | Đầu ra hoạt động |
| Làm nổi bật: | Máy định vị van khí,bộ định vị tác động kép |
||

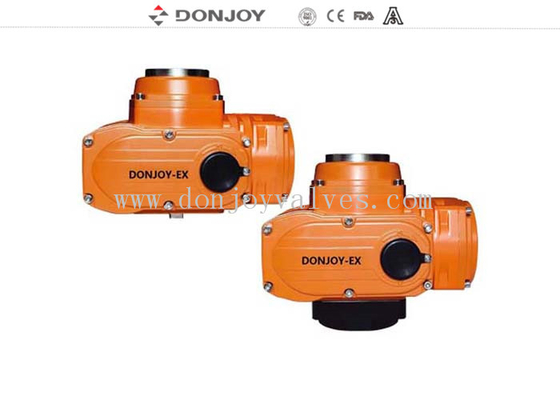

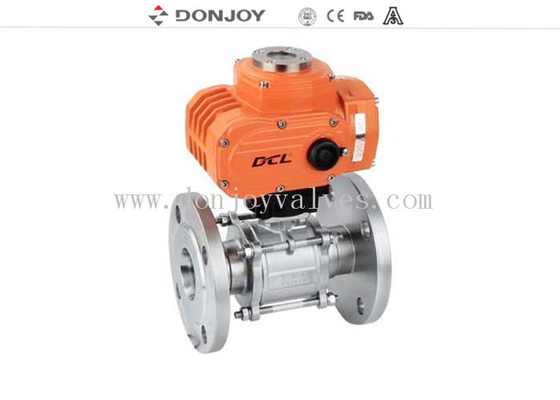

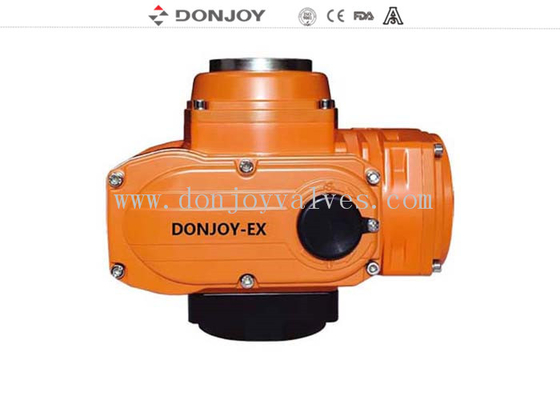

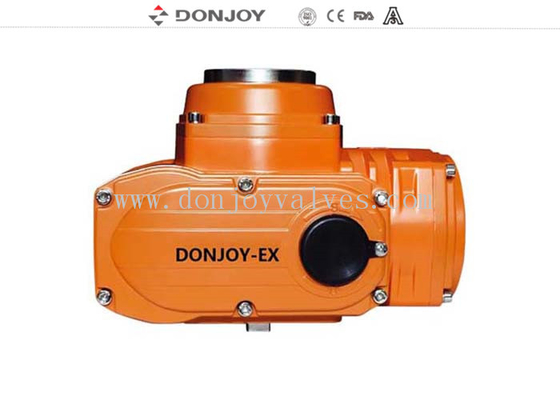

Động cơ điện quay nhỏ DC24V Chống cháy nổ EXD II BT4 cho van bi và van bướm
THÔNG SỐ KỸ THUẬT
|
Sản phẩm |
Động cơ điện quay nhỏ DC24V Chống cháy nổ EXD II BT4 cho van bi và van bướm |
|
Nguồn điện |
DC24V |
|
Kích thước |
EX-DJ-5,EX-DJ-10,EX-DJ-20,EX-DJ-40 |
|
Pha |
1 pha/3 pha |
|
Động cơ điện |
Chống cháy nổ |
|
Cấp chống cháy nổ |
EXD II BT4 |
|
Thời gian đóng/mở |
10S-45S |
|
Mô-men xoắn |
20N.M-600N.M |
|
1 pha |
AC24V/110V/220V/50HZ/60HZ |
|
Tần số |
50HZ/60HZ |
|
Ứng dụng |
Cho van bi và van bướm |
|
Đầu ra |
Đầu ra chủ động |
Loại sản phẩm
Loại công tắc tiêu chuẩn (B)
Van BẬT/TẮT được thực hiện bằng mạch công tắc với tín hiệu tiếp điểm chủ động đầu ra, có thể hiển thị trạng thái mở hoàn toàn hoặc đóng hoàn toàn của van.
Loại tiếp điểm thụ động (S)
Van BẬT/TẮT được thực hiện bằng mạch công tắc với tín hiệu tiếp điểm thụ động đầu ra, có thể hiển thị trạng thái mở hoàn toàn hoặc đóng hoàn toàn của van.
Loại tín hiệu vị trí (K)
Van BẬT/TẮT được thực hiện bằng mạch công tắc với đầu ra một nhóm tín hiệu dòng điện mở hoặc đóng tương đối
Loại tín hiệu góc mở (R)
Góc mở của van được điều khiển bằng mạch công tắc, với chiết áp đầu ra tín hiệu điện trở tương ứng với góc mở của van.
Loại điều biến (A)
Điều chỉnh và kiểm soát thông minh được thực hiện bằng cách nhận tín hiệu tiêu chuẩn 4-20mA DC, 0-10V, DC hoặc 1-5V.DC do máy tính của các thiết bị đầu ra tín hiệu phản hồi tiêu chuẩn 4-20mA DC cũng được xuất ra.
Bảng chọn
|
Đầu ra tín hiệu tương tự Loại điều biến động cơ điện
|
Kích thước | Mô-men xoắn | Kích thước van đề xuất | |
| Van bướm | Van bi | |||
| DJ-5 | 30S-50N.M | ≤4"-DN100 | ≤2.5" | |
| DJ-10 | 30S-100N.M |
5"DN125 12"-DN300 |
DN65-3" | |
| DJ-20 | 30S-200N.M | - | DN80-4" | |
1. Loại điều biến - Đầu ra tín hiệu tương tự: Có nghĩa là động cơ điện có chức năng điều chỉnh,
tín hiệu tương tự đầu vào 4-20mA và 0-10v, và đồng thời xuất ra tín hiệu tương tự 4-20mA.
2. Loại E - loại điều biến: Nguồn điện DC: DC24V/50HZ/60HZ
3. Loại E - loại điều biến: Nguồn điện 1 pha : AC24V/110V/220V/50HZ/60HZ
4. Loại E - loại điều biến: Nguồn điện 3 pha: AC380C/50HZ/60HZ
|
Dòng điện một chiều Đầu ra thụ động Loại bật/tắt động cơ điện
|
Kích thước | Mô-men xoắn | Kích thước van đề xuất | |
| Van bướm | Van bi | |||
| DJ-5 | 10S-50N.M | ≤4"-DN100 | ≤2.5" | |
| DJ-10 | 10S-100N.M |
5"DN125 12"-DN300 |
DN65-3" | |
| DJ-20 | 15S-200N.M | - | DN80-4" | |
1. Loại bật/tắt dòng điện một chiều - đầu ra thụ động: Có nghĩa là động cơ điện chỉ có chức năng đóng và mở, và không thể thực hiện chức năng điều chỉnh vị trí van trong khi xuất ra tín hiệu vị trí thụ động (mở và đóng)
2. Loại F - loại bật/tắt, nguồn điện một chiều: DC24V/50HZ/60HZ
