Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | bộ định vị van | Sức mạnh: | DC.24V |
|---|---|---|---|
| áp suất khí nén: | 4-7 thanh | Mức độ bảo vệ: | IP67 |
| Tính năng: | Thông minh | Giao diện:: | Màn hình LCD |
| Áp lực làm việc: | 10 thanh | Chế độ hoạt động: | Khí nén |
| Vật liệu: | SS304 / 316 | ||
| Làm nổi bật: | Bộ định vị van kỹ thuật số,bộ định vị tác động kép |
||
Bộ định vị van bướm đơn DC24V chất lượng cao Phản hồi IL-ToP 4-20mA / 0-5V
THÔNG SỐ KỸ THUẬT
|
Tên sản phẩm |
Bộ định vị van thông minh kiểu vuông |
|
Nguồn |
DC.24V |
|
Áp suất làm việc |
10 bar |
|
Áp suất khí nén |
4-7 bar |
|
Vật liệu |
SS304 / 316 |
|
Nhiệt độ làm việc |
-10℃ ~ 130℃ (-10℃ ~ 150℃ cho van góc và van cầu) |
|
Cấp độ bảo vệ |
IP67 |
|
Chức năng tiêu chuẩn |
Đầu vào tín hiệu 0/4-20mA đến 0-5/10V |
|
Giao diện |
Màn hình LCD |
|
Tính năng |
Có thể kết hợp với bộ truyền động |
|
Cấu trúc |
Kiểu vuông |
Tính năng chức năng
Chứng nhận chống cháy nổ: EXD Ⅱ BT4
Cấp độ bảo vệ: IP67
Đầu vào tín hiệu: 0-4/20mA, 0-5/10V
Phản hồi tín hiệu: 0-4/20mA, 0-5/10V
Giao thức BUS: DEVICE NET BUS
Tính năng kỹ thuật
Bộ điều khiển có thể được sử dụng làm bộ định vị hoặc bộ điều khiển quy trình.
Là một bộ định vị, nó có thể đặt vị trí van theo điểm đặt.
Là một bộ điều khiển quy trình, MPU sẽ nhận tín hiệu từ điều khiển bằng cách so sánh giá trị vị trí cài đặt của van với vị trí thực tế của van, thông qua thuật toán điều khiển PIC, bộ điều khiển quy trình sẽ điều khiển van đến bộ định vị vị trí mục tiêu chính xác của van.
Bộ điều khiển bao gồm MPU, bộ phận phát hiện bằng cách điều khiển tín hiệu, bộ phát hiện vị trí, màn hình LCD, bàn phím và van áp điện, v.v.
Cài đặt
Các bộ truyền động hành trình góc có thể được cung cấp, chẳng hạn như van bướm, van bi và van, v.v.
Thông số kỹ thuật: 1" - 12", DN25 - DN200
Thông tin đặt hàng
Bộ điều khiển vuông IL-TOP-S
|
Mô hình |
Tính năng |
Phản hồi vị trí |
Mô tả |
|
IL-TOP-S-001-M |
Bộ định vị + Điều khiển quy trình |
4-20mA/0-5/10V |
Tác động đơn |
|
IL-TOP-S-002-M |
Bộ định vị + Điều khiển quy trình |
4-20mA/0-5/10V |
Tác động kép |
|
IL-TOP-S-001 |
Bộ định vị + Điều khiển quy trình |
KHÔNG |
Tác động đơn |
|
IL-TOP-S-002 |
Bộ định vị + Điều khiển quy trình |
KHÔNG |
Tác động kép |
|
IL-TOP-S-001-BUS |
Bộ định vị + Điều khiển quy trình + BUS |
Tác động đơn + BUS |
|
|
IL-TOP-S-002-BUS |
Bộ định vị + Điều khiển quy trình + BUS |
Tác động kép + BUS |
Bộ điều khiển vuông IL-TOP-S (Chống cháy nổ: EXD Ⅱ BT4)
|
Mô hình |
Tínhnăng
|
Phản hồi vị trí |
Mô tả |
|
L-TOP-S-001-M-EX |
Bộ định vị + Điều khiển quy trình |
4-20mA/0-5/10V |
Tác động đơn - Cấp độ chống cháy nổ |
|
IL-TOP-S-002-M-EX |
Bộ định vị + Điều khiển quy trình |
4-20mA/0-5/10V |
Tác động kép - Cấp độ chống cháy nổ |
|
IL-TOP-S-001-EX |
Bộ định vị + Điều khiển quy trình |
KHÔNG |
Tác động đơn - Cấp độ chống cháy nổ |
|
IL-TOP-S-002-EX |
Bộ định vị + Điều khiển quy trình |
KHÔNG |
Tác động kép - Cấp độ chống cháy nổ |
|
IL-TOP-S-001-BUS-EX |
Bộ định vị + Điều khiển quy trình + BUS |
Tác động đơn, BUS - Chống cháy nổ |
|
|
IL-TOP-S-002-BUS-EX |
Bộ định vị + Điều khiển quy trình + BUS |
Tác động kép, BUS - Chống cháy nổ |
Hướng dẫn cài đặt

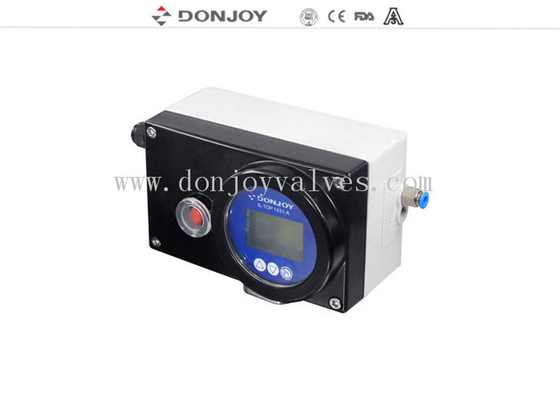

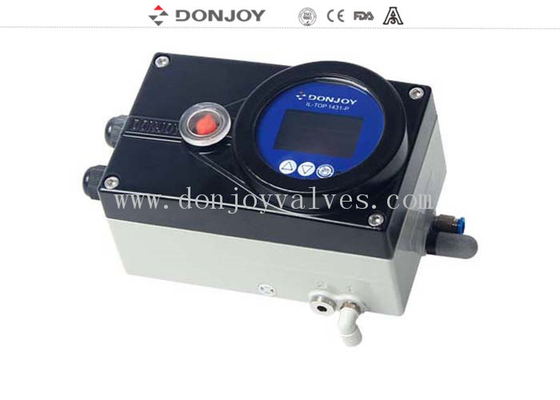

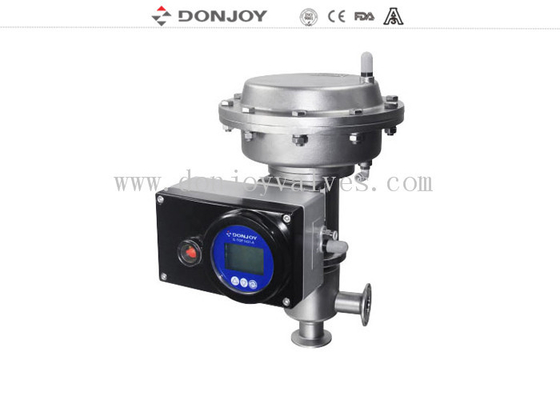

Hiển thị sản phẩm
