Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu: | 304/316L | Kích thước: | DN10 - DN300, 1/2" - 12" |
|---|---|---|---|
| Hoạt động: | Tay cầm đa dạng nhựa | Chế độ kết nối: | kẹp |
| Cấu trúc: | Tay cầm đa vị trí và van bướm | Nhiệt độ của phương tiện truyền thông: | trung bình |
| Làm nổi bật: | van bướm không gỉ,Van bướm khí |
||

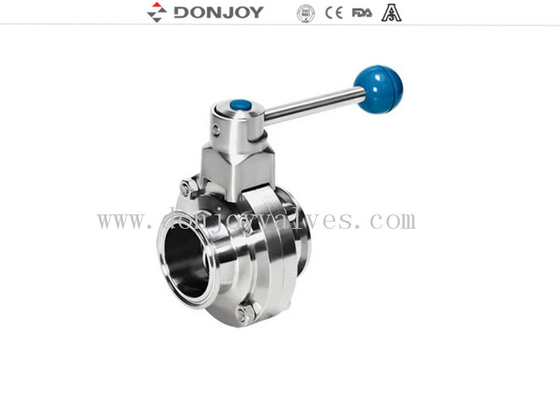

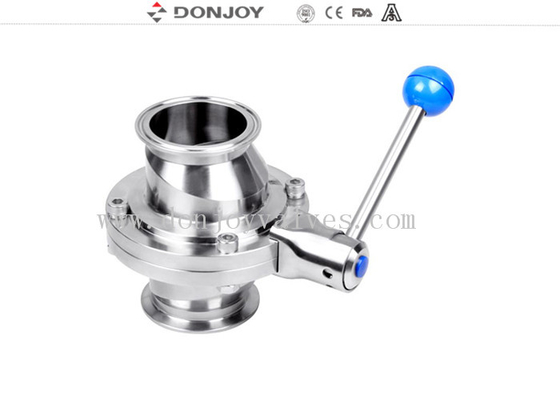

Van bướm đầu kẹp bằng thép không gỉ, tay kéo hiệu suất cao
Tên sản phẩm
Van bướm hàn vệ sinh,
van bướm mặt bích ba mảnh bằng thép không gỉ vệ sinh,
van bướm ren bằng thép không gỉ vệ sinh,
van bướm kẹp bằng thép không gỉ vệ sinh,
Van bướm thủ công bằng thép không gỉ vệ sinh (3A, DIN, SMS, ISO, RJT, DS, BS)
Thông số kỹ thuật
Áp suất tối đa: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Áp suất tối thiểu: 0.2Bar
Nhiệt độ làm việc: -10C° đến +120 Độ (EPDM)
Thông số kỹ thuật
|
Tên sản phẩm: |
Van bướm bằng thép không gỉ Đầu kẹp SS316L/304 Van tay kéo hiệu suất cao |
|
Vật liệu thân van: |
SS304/316L |
|
Vật liệu làm kín: |
EPDM (tiêu chuẩn) FPM/SILICON/NBR, FDA177.2600 |
|
Áp suất làm việc tối đa: |
5Bar |
|
Nhiệt độ làm việc tối đa: |
120 độ C |
|
Kích thước có sẵn: |
DN10-DN300, 1/2"-12" |
|
Kết nối có sẵn: |
Kẹp/hàn/ren/kết nối đặc biệt |
|
Tiêu chuẩn có sẵn: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Vận hành: |
Thủ công, Khí nén, Điện |
|
Ứng dụng tay cầm: |
Tay cầm hai vị trí, tay cầm ba vị trí, tay kéo bốn vị trí tay cầm, tay cầm nhựa đa vị trí và đa vị trítay cầm bằng thép không gỉ |
|
Kiểm soát: |
Bộ định vị van thông minh / Điều khiển C-TOP / cảm biến vị trí |
|
Chứng chỉ: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
Phạm vi ứng dụng: |
Sữa, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, v.v. |
|
Mẫu tay cầm đa vị trí bằng nhựa: |
SỐ. VSB04 / SỐ.VSB06 / SỐ.VSB08 |
|
Lắp đặt tay cầm: |
Ở một bên của van |
Mô tả Sản phẩm:
Vật liệu của van: AISI304, AISI316L
Tiêu chuẩn của van: DIN/SMS/3A/ISO/IDF
Sự thống trị thông lượng của đường ống: DN25-150&1"-6", được áp dụng cho hệ thống đường ống bằng thép không gỉ
Nguyên tắc làm việc: Vận hành từ xa bằng bánh răng truyền động hoặc vận hành thủ công bằng tay cầm
Ba dạng truyền động: Thường đóng, thường mở và mở & đóng bằng hai ống dẫn khí riêng biệt.
Môi chất: Bia, Sữa, Đồ uống, Dược phẩm.
Thiết kế và tính năng
Thiết kế nhỏ gọn và chắc chắn
Kích thước có sẵn DN25-DN300(1/2"-12")
Tay cầm đa vị trí phù hợp với DN100/4"
Tay kéo phù hợp với DN25-DN300(1/2"-12") PED97/23EC FDA.177.2600
Thân van có thể thay đổi với bất kỳ loại kết nối nào
Hoạt động
1. Tay kéo
2. Tay kéo có cảm biến
3. Tay cầm tinh chỉnh
4. Tay cầm đa vị trí
5. Tay cầm đa vị trí (Loại 09 Nhựa xanh lam)
6. Tay cầm đa vị trí (Loại 11 Thép không gỉ)
7. Tay cầm đa vị trí (Tay cầm khóa bằng thép không gỉ loại 13)
8. Điện
9. Bộ truyền động Alumimu
10. SS Khí nén+C-top+Bộ định vị...
Mô-men xoắn hoạt động (N.M
|
DN25/1” |
DN40/1.5” |
DN50/2” |
2.5” |
DN65 |
3” |
DN80 |
DN100/4” |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
Dữ liệu kỹ thuật
|
Kích thước |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
0.5-1.5” |
126 |
20.2 |
8 |
|
|
DN50 |
2” |
133 |
22.2 |
10 |
|
|
DN65 |
2.5-3” |
144 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4” |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
5-6” |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8-12” |
284 |
30.2 |
14 |
