Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điểm: | Van cầu khí nén / van điều chỉnh | Cấu trúc: | Với bộ truyền động khí nén & bộ định vị |
|---|---|---|---|
| Tính năng: | Với bộ định vị van thông minh | Chức năng: | định vị |
| Loại van: | Van cầu | Lựa chọn: | Khí nén/bằng tay |
| Cách dòng chảy: | Thẳng thắn | ||
| Làm nổi bật: | Máy định vị van khí,bộ định vị tác động kép |
||

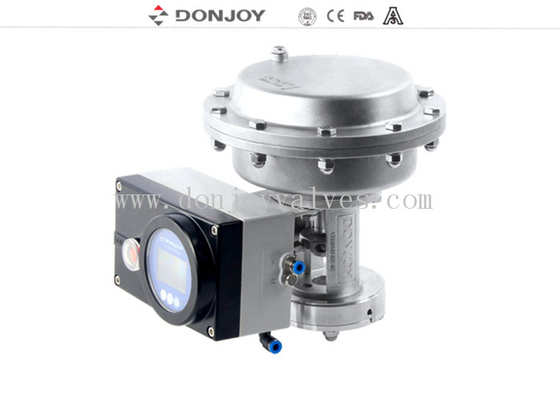

Bộ truyền động khí nén màng chắn áp suất cao bằng thép không gỉ với bộ định vị van thông minh
Mô tả

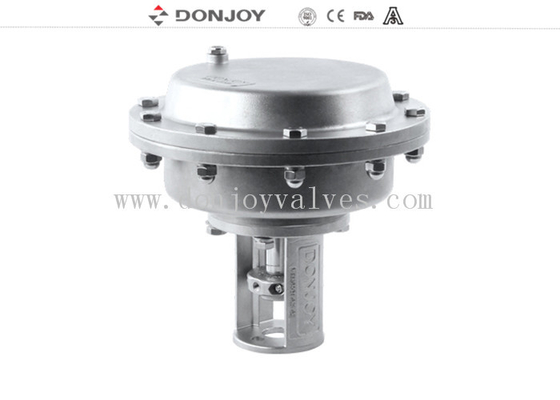

Bộ truyền động khí nén màng là một bộ truyền động tuyến tính theo chiều dọc. Bộ truyền động có các đặc tính kỹ thuật như cấu hình và kết hợp linh hoạt, tốc độ đóng mở nhanh, vật liệu hoàn toàn bằng thép không gỉ, v.v. Bộ truyền động có thể được áp dụng cho van cầu, van ghế, v.v., các loại van hành trình tuyến tính khác nhau. Các chức năng điều khiển tự động khác nhau cũng có thể được cấu hình, chẳng hạn như phản hồi vị trí van, bộ điều khiển van, bộ điều khiển quy trình, bộ định vị van thông minh, v.v.
Thông số kỹ thuật
Thông số kỹ thuật xi lanh: Φ160, Φ250
Áp suất nguồn khí: 4-7 bar
Nhiệt độ làm việc: -10 ℃ đến 80 ℃
Chế độ thực hiện: tác động đơn (khí/lò xo), đóng bình thường, mở bình thường
Tác động kép (khí/khí)
Hành động thực hiện: Hành trình tuyến tính (hành trình thẳng)
Thông số kỹ thuật
|
Tên sản phẩm: |
Bộ truyền động khí nén màng chắn áp suất cao bằng thép không gỉ với bộ định vị van thông minh |
|
Vật liệu thân van: |
SS304 hoặc SS316L |
|
Áp suất làm việc: |
20Bar |
|
Nhiệt độ làm việc: |
120 độ |
|
Kích thước có sẵn: |
DN25-DN200 hoặc 1" - 8" |
|
Kết nối: |
Hàn, Kẹp, Ren, & nbsp; Mặt bích, v.v. |
|
Vận hành: |
Đầu điều khiển |
|
Cấu hình: |
IL-TOP / C-TOP / FKQ-TOP, v.v. |
|
Hộp chỉ báo tín hiệu: |
Tùy chọn |
|
Cấu trúc: |
Với IL - TOP |
|
Số model: |
VJZ223Q2 |
|
IL - TOP: |
Bộ định vị van thông minh |
Tính năng
Với vị trí van thông minh / IL - TOP
Với bộ truyền động khí nén
Tùy chọn
C -TOP / IL - TOP / bộ điều khiển điện & nbsp;
Chọn kiểu
| Kích thước & nbsp; & nbsp; | Hành động | Phạm vi đề xuất | Áp suất tối đa |
| Làm việc cho van hành trình thẳng | |||
| 150 | Tác động đơn | DN25-DN50,1"-2" | 20 bar |
| DN65,2.5" | 10 bar | ||
| DN80,3" | 8 bar | ||
| DN100,4" | 5 bar | ||
| 150 | Tác động kép | DN25-DN50,1"-2" | 20 bar |
| DN65,2.5" | 20 bar | ||
| DN80,3" | 16 bar | ||
| DN100,4" | 10 bar | ||
| 250 | Tác động đơn | DN65,2.5" | 20 bar |
| DN80,3" | 20 bar | ||
| DN100,4" | 20 bar | ||
| DN125,5" | 8 bar | ||
| DN150,6" | 6 bar | ||
| 250 | Tác động kép & nbsp; | DN100,4" | 20 bar |
| DN125,5" | 15 bar | ||
| DN150,6" | 10 bar | ||
| DN200,8" | 8 bar |
Cấu hình chức năng
1) Loại cơ bản: bộ truyền động khí nén
2) Bộ truyền động khí nén + thiết bị thủ công
3) Bộ truyền động khí nén + thiết bị phản hồi F-TOP-1671
4) Bộ truyền động khí nén + bộ định vị van IL-TOP-1441
5) Bộ truyền động khí nén + bộ định vị van IL-TOP-1891
6) Bộ truyền động khí nén + thiết bị thủ công + bộ định vị van-1441
7) Bộ truyền động khí nén + bộ định vị van tách IL-TOP-1441
