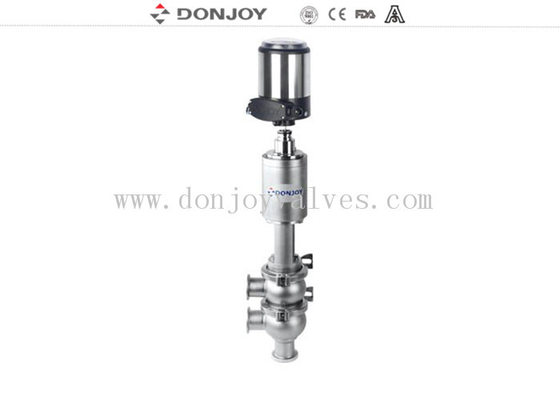

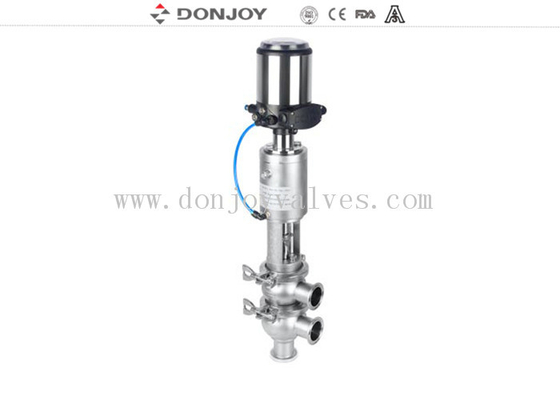

Donjoy TL Type 316L Sanitary Reversing Seat Valve với đầu điều khiển

316L Sanitary Reversing Single seat valve TL Tpye với đầu điều khiển

Thông số kỹ thuật

Ứng dụng

● van chỗ ngồi dẫn hướng khí nén với đơn vị điều khiển là một van hoạt động khí nén một chỗ ngồi vệ sinh được sử dụng rộng rãi trong ngành chế biến thực phẩm,sản xuất đồ uống của ngành công nghiệp dược phẩm và hóa chất tinh tế.
● Van ghế được tự động vận hành bởi một hoặc hai động tác khí nén với không khí nén để đẩy trục để xác định vị trí van mở hoặc đóng.
● Máy điều khiển xi lanh hoạt động đơn xoay 180 độ để đạt được van mở và đóng bình thường.

Thông số kỹ thuật

● Kích thước: DN25 / 1 " đến DN100 / 4"
● Nhiệt độ: 130 °C
● Áp lực: 10bar
● Cung cấp không khí: 4-7bar
● Vật liệu: ASTM 304 / 1.4301316L / 1.4404
● Niêm phong: EPDM, FPM, HNBR, FDA177.2600
● Xử lý: Ra < 0,8μm
● Giấy chứng nhận: 3-A-53-06, PED / 97/23 / EC, FDA177.2600
Đơn vị điều khiển:
● Điện: DC 24V ± 10%
● Chơi đơn (tiêu chuẩn), chơi đôi (tùy chọn)
● Tự điều chỉnh Chức năng phản hồi vị trí van
● Hỗ trợ tín hiệu tương tự (4-20mA) & điện (DC24V) đầu ra
● Hỗ trợ cho AS-I BUS
● Hỗ trợ hoạt động bằng tay và tự động

Vật liệu
Vật liệu kết nối với các vật liệu khác: AISI 316L / 1.4404
Vật liệu trong phần khác: AISI 304
Nhẫn niêm phong: EPDM FDA 177.2600
Kết thúc bề mặt bên trong: Ra ≤ 0,8μm
Kết thúc bề mặt bên ngoài: CNC chế biến mịn

Giấy chứng nhận
3A/54-02 (1580),PED/97/23/EC,FDA.177.2600, ISO

Hình vẽ

Máy cắm của thân van

Nếu bạn cần thêm thông tin, vui lòng liên hệ với chúng tôi trực tiếp

Tag: van ghế Donjoy, van quay lại, van tắt
