Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu: | SS304/316L | Phương tiện truyền thông: | Nước v.v. |
|---|---|---|---|
| Chế độ hoạt động: | Khí nén | Kích thước: | DN25 - DN150 hoặc 1" - 6" |
| Áp lực: | Áp suất trung bình | ghế van: | Ghế đơn |
| Cấu trúc: | Với thiết bị truyền động khí nén | Xét bề mặt: | Phun cát hoặc đánh bóng gương |
| Làm nổi bật: | Chuyển van ghế lùi,Pneumatic Actuator Reversing Seat Valve,Ventil ghế lùi kiểu T |
||

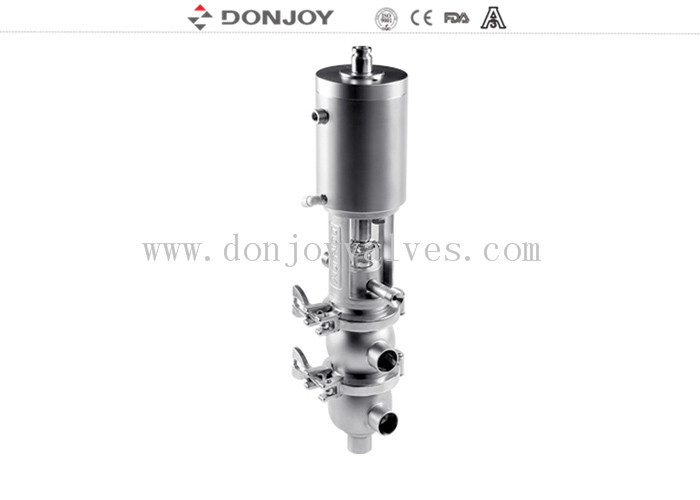

Van phân luồng đảo chiều bằng thép không gỉ, van khí nén kiểu T với Il-Top
Thông số kỹ thuật
| Mục | Van đảo chiều bằng khí nén bằng thép không gỉ |
| Kích thước | DN25-DN100, 1"-4" |
| Nhiệt độ làm việc | -10ºC đến 120ºC EPDM, (140ºC cho SIP, tối đa 30 phút) |
| Áp suất làm việc | 10 bar, 145 psi |
| Áp suất khí nén | 5.0-7.0 bar |
| Kết nối khí | G1/8" (BSP) |
| Bề mặt hoàn thiện bên trong | Ra<0.8um |
| Bề mặt hoàn thiện bên ngoài | Đánh bóng bằng cát hoặc đánh bóng gương |
| Vật liệu | AISI316L/AISI304 |
| Gioăng (tiêu chuẩn) | EPDM tuân thủ FDA 177.2600 |
| Gioăng (tùy chọn) | FPM tuân thủ FDA 177.2600 |
| Kết nối | DIN, SMS, RJT, IDF |
| Hoạt động khí nén thông thường | Bộ truyền động khí nén tác động đơn |
| Hoạt động khí nén tùy chọn | Bộ truyền động khí nén tác động kép |
| Tùy chọn 2 | Cảm biến vị trí bên ngoài |
| Tùy chọn 3 | Rào cản hơi nước (nếu cần khử trùng trục) |
| Tùy chọn 4 | Áo cách nhiệt thân van |
| Tùy chọn 5 | Bộ điều chỉnh vị trí van |
| Tùy chọn 6 | Bộ truyền động dừng kép |
| Tùy chọn 7 | Khoang van kiểu màng |
| Tùy chọn 8 | Bộ điều khiển C-TOP. |
● Van phân luồng khí nén với bộ điều khiển là van một chỗ ngồi vệ sinh được vận hành bằng khí nén, đã được sử dụng rộng rãi trong ngành công nghiệp chế biến thực phẩm, sản xuất đồ uống của ngành dược phẩm và hóa chất tốt.
● Van ghế tự động vận hành bằng bộ truyền động khí nén tác động đơn hoặc kép với khí nén để đẩy trục để định vị van ở vị trí mở hoặc đóng.
● Bộ truyền động xi lanh tác động đơn xoay 180 độ để đạt được van thường mở và thường đóng.
● Kích thước: DN25 / 1 "đến DN100 / 4"
● Nhiệt độ: 130 ℃
● Áp suất: 10bar
● Cung cấp khí: 4-7bar
● Vật liệu: ASTM 304 / 1.4301,316L / 1.4404
● Phớt: EPDM, FPM, HNBR, FDA177.2600
● Xử lý: Ra <0.8μm
● Chứng chỉ: 3-A-53-06, PED / 97/23 / EC, FDA177.2600

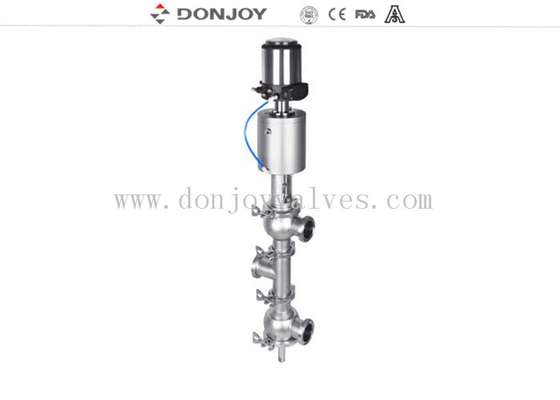

Bộ điều khiển:
● Nguồn: DC 24V ± 10%
● Tác động đơn (tiêu chuẩn), tác động kép (tùy chọn)
● Chức năng phản hồi vị trí van tự điều chỉnh
● Hỗ trợ tín hiệu tương tự (4-20mA) & đầu ra điện (DC24V)
● Hỗ trợ AS-I BUS
● Hỗ trợ vận hành thủ công và tự động
Vật liệu
Vật liệu kết nối với các vật liệu khác: AISI 316L / 1.4404
Vật liệu ở các bộ phận khác: AISI 304
Vòng đệm: EPDM FDA 177.2600
Hoàn thiện bề mặt bên trong: Ra ≤ 0.8μm
Hoàn thiện bề mặt bên ngoài: Gia công CNC tinh xảo
Chứng chỉ
3A/54-02 (1580),PED/97/23/EC,FDA.177.2600, ISO
Bản vẽ
Kết hợp của thân van
Nếu bạn cần thêm thông tin, vui lòng liên hệ trực tiếp với chúng tôi
Thẻ: Van ghế Donjoy, Van đảo chiều, Van ngắt
