Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Hoạt động: | Khí nén | Kích thước: | DN40 - DN100 hoặc 1.5" - 4" |
|---|---|---|---|
| Loại: | EC | kết hợp cơ thể: | P30 |
| Vòng đệm: | EPDM/VITION/NBR | Vật liệu: | 316L |
| Kết nối: | hàn | Kiểm tra áp lực: | PED |
| Làm nổi bật: | Máy phun chống trộn hai chỗ ngồi,SS316L van chống hỗn hợp,Van chống hỗn hợp DN100 |
||

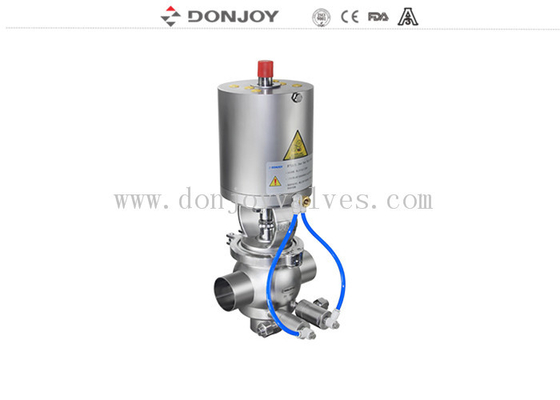

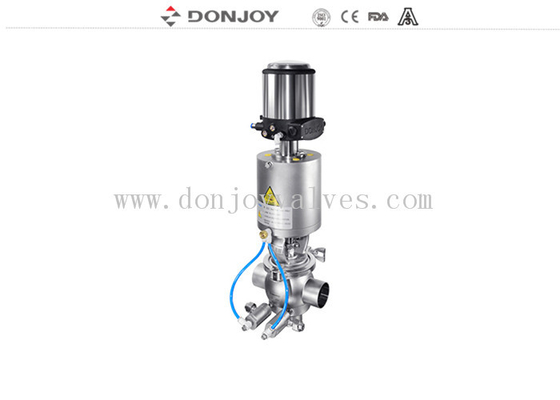

SS316L Ventil chống trộn hai chỗ với Ctop với CIP và SIP, Series E-C
Thông số kỹ thuật
| Các bộ phận bị ướt của sản phẩm | AISI 316L |
| Các bộ phận thép không gỉ khác | AISI 304 |
| Vật liệu ghế (bên mặc định) | EPDM, FDA177.2600 |
| Vật liệu ghế (tùy chọn) | FPM (Viton), FDA177.2600 |
| Kết thúc kết nối | hàn đùi, kẹp ba, Flange |
| Áp suất làm việc tối đa | 145psi (10bar) |
| Áp suất làm việc tối thiểu | chân không tuyệt đối |
| Nhiệt độ hoạt động | 14 ° F đến 266 ° F (-10 đến 130 ° C), 284 ° F (140 ° C) để khử trùng trong thời gian ngắn. |
| Kết thúc bên trong | Ra 32μin (0,8μm) theo mặc định, Ra 16μin (0,4μm) tốt nhất. |
| Kết thúc bên ngoài | blast cát, hoặc những người khác theo yêu cầu. |
| Các loại máy điều khiển khí nén | Khóa bình thường (NC) ️ Không khí để mở và mùa xuân để đóng; |
| Khởi mở bình thường (NO) ️ Không khí để đóng và mùa xuân để mở; | |
| Không khí để không khí (AA) Không khí để mở, không khí để đóng. | |
| Áp suất không khí của bộ điều khiển | 79-102 psi (5,5 bar-7 bar) |
| Các đơn vị điều khiển và chỉ báo thông minh | C-top điều khiển |
| Điều khiển IL-top (Positioner) | |
| Kết nối điện | |
| Kết nối bus AS-I |
Tính năng thiết kế
● Cung cấp CIP bên ngoài
● Chất cố định với động cơ điều khiển khí nén đóng bình thường
● Thiết kế nhỏ gọn và mạnh mẽ, hình cầu giả
● Thiết kế cân bằng áp suất
● Cơ thể một phần & Cơ thể được kẹp để lựa chọn
● Có rất nhiều loại hình cơ thể khác nhau.
● Dễ dàng tháo rời bằng cách thả kẹp
● Các bộ phận làm sạch và khử trùng tùy chọn
● 100% thử nghiệm thủy lực / 100% kiểm tra
Ứng dụng
◆van lắp đặt đôi khí nén được thiết kế để đáp ứng khi có hai dòng chảy sản phẩm khác nhau thông qua cùng một van,cả hai đảm bảo để ngăn ngừa trộn chất lỏng và thuận tiện để theo dõi điều kiện làm việcVan được sử dụng trong các sản phẩm sữa, đồ uống, bia, và các yêu cầu độ tinh khiết cao khác của các hệ thống đường ống quy trình.
◆ van này thường được đóng bằng cách điều khiển từ xa thông qua không khí nén. van này đi kèm với hai van khí nhỏ để theo dõi rò rỉ niêm phong van
◆Plue ((cây trên bên trong van đổi) có hai niêm phong, tạo thành một buồng rò rỉ giữa nhau.Bán không khí cho bộ điều khiển có thể làm cho van sạch ở vị tríTrong quá trình làm sạch, chất lỏng chảy trực tiếp vào nút. van này là không nhạy cảm với hiệu ứng búa nước
Nguyên tắc hoạt động
● van này thường đóng (NC), điều khiển từ xa thông qua không khí nén. van này đi kèm với hai van khí nhỏ, một cho giám sát, một khác cho CIP.
● Cắm (cánh trên bên trong van chuyển hướng) có hai niêm phong tạo thành một buồng rò rỉ giữa nhau.Không khí cung cấp cho thiết bị điều khiển có thể làm cho van sạch ở vị trí (xem hình 2).
● Trong khi làm sạch, chất lỏng chảy trực tiếp vào nút cắm.
Hình vẽ
Ventil cơ thể conbine
Chọn chức năng
Cũng sử dụng cho Manifold, Ví dụ về một Manifold tiêu chuẩn
