Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Hoạt động: | Khí nén | Kích thước: | DN40 - DN100 hoặc 1.5" - 4" |
|---|---|---|---|
| Loại: | Dòng IS-C | kết hợp cơ thể: | T-222 |
| Vòng đệm: | EPDM/VITION/NBR | Vật liệu: | 316L |
| Kết nối: | kết nối mặt bích | Kiểm tra áp lực: | PED |
| Làm nổi bật: | Van một chỗ đảo chiều DN40,Van một chỗ đảo chiều 304,Van một chỗ rẽ hướng khí nén |
||

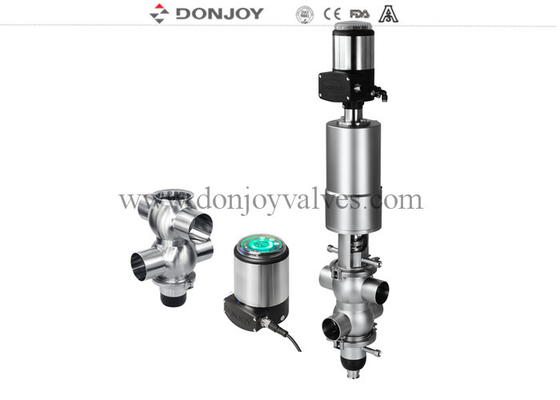

Van hai lớp Donjoy DN100 với T-22-90
Thông số kỹ thuật
| Bộ phận tiếp xúc sản phẩm | AISI 316L |
| Các bộ phận thép không gỉ khác | AISI 304 |
| Vật liệu đệm (Mặc định) | EPDM, FDA177.2600 |
| Vật liệu đệm (Tùy chọn) | FPM (Viton), FDA177.2600 |
| Kết nối đầu | hàn đối đầu, tri-clamp, Mặt bích |
| Áp suất làm việc tối đa | 145psi (10bar) |
| Áp suất làm việc tối thiểu | chân không tuyệt đối |
| Nhiệt độ làm việc | 14°F đến 266°F (-10 đến 130°C), 284°F (140°C) để khử trùng trong thời gian ngắn. |
| Bề mặt bên trong | Ra 32μin (0.8μm) mặc định, Ra 16μin (0.4μm) là tốt nhất. |
| Bề mặt bên ngoài | phun cát, hoặc các loại khác theo yêu cầu. |
| Các loại bộ truyền động khí nén | Thường đóng (NC) – Khí để mở và lò xo để đóng; |
| Thường mở (NO) – Khí để đóng và lò xo để mở; | |
| Khí đến Khí (AA) – Khí để mở, khí để đóng. | |
| Áp suất khí truyền động | 79-102 psi (5.5 bar-7 bar) |
| Các đơn vị để điều khiển và chỉ báo thông minh | Điều khiển C-top |
| Điều khiển IL-top (Bộ định vị) | |
| Kết nối điện | |
| Kết nối bus AS-I |
Ứng dụng
◆Van mixproof được sử dụng rộng rãi trong công nghệ xử lý chất lỏng, đặc biệt là trong các ứng dụng công nghiệp đồ uống, sữa.
◆Van mixproof là van hai lớp có độ kín cao. Thông qua giao diện giữa hai chất lỏng, hệ thống này có thể được thực hiện trong quy trình đồng bộ hai thân, ngăn ngừa khả năng nhiễm bẩn vật liệu. buồng rò rỉ và bộ phát hiện rò rỉ tự làm sạch bằng ghế van.
Nguyên tắc hoạt động
● Van trộn kiểu nâng được điều khiển từ xa bằng khí nén. Nó thường đóng trước khi chạy.
● Van trộn được cấu tạo với hai nút độc lập, sẽ tạo thành một buồng rò rỉ ra khí quyển trong trạng thái làm việc bình thường. Khi sự cố ngẫu nhiên gây ra rò rỉ xảy ra, môi chất sẽ chảy vào buồng và được xả ra ở cổng xả.
● Buồng rò rỉ được đóng lại khi van đang hoạt động, môi chất có thể chảy qua một đường ống đến đường ống khác. Van này có thể được làm sạch tại chỗ. Nhiều tùy chọn kết hợp CIP và SIP có sẵn cho người dùng. (Tham khảo các tùy chọn chức năng khử trùng làm sạch)
● Hệ thống làm sạch có thể làm sạch thân trên, thân dưới và buồng rò rỉ, đảm bảo van có tính vệ sinh cao. Hệ thống làm sạch hiệu quả làm cho chất lỏng đặc biệt cho (CIP) làm sạch tại chỗ trực tiếp rửa toàn bộ thân van bên trong, mất ít thời gian hơn so với hệ thống làm sạch thông thường.
● Một lợi ích khác của hệ thống làm sạch cao là van trộn kiểu nâng có thể được áp dụng cho quá trình vô trùng. Nếu hơi nước của người dùng vào đường ống CIP, hệ thống sẽ tạo thành một lá chắn có thể cách ly không khí.
Bản vẽ
Kết hợp thân van
Lựa chọn chức năng
Cũng được sử dụng cho Manifold, Ví dụ về Manifold Tiêu chuẩn
Thẻ : Van hai lớp, Van trộn, Van Donjoy
