Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu: | 304/316L | Cảng: | DN10 - DN300, 1/2" - 12" |
|---|---|---|---|
| Hoạt động: | Khí nén | Chế độ kết nối: | Đầu hàn |
| Cấu trúc: | Van bướm khí | Nhiệt độ của phương tiện truyền thông: | trung bình |
| Làm nổi bật: | van bướm vệ sinh đầu điều khiển,SS316L van bướm vệ sinh,Các van bướm vệ sinh DF2 |
||

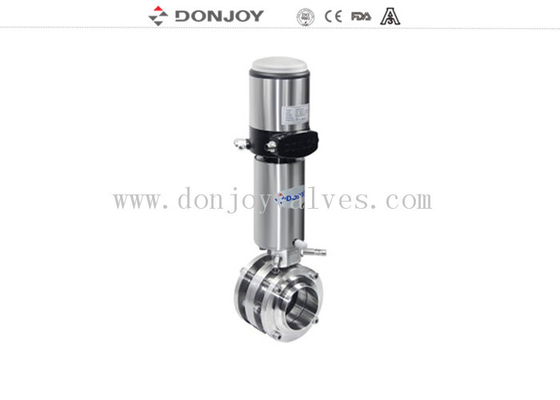

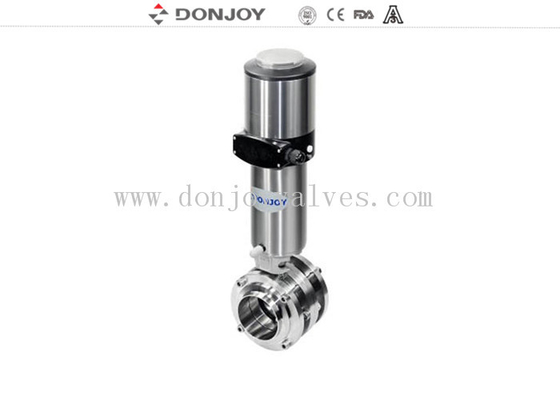

Van bướm vệ sinh 3 mảnh SS316L DF2 với đầu điều khiển
Lựa chọn vận hành
Thủ công / Bộ truyền động bằng thép không gỉ / Bộ truyền động bằng nhôm
Thông số kỹ thuật:
Áp suất tối đa: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Áp suất tối thiểu: 0.2Bar
Nhiệt độ làm việc: -10C° đến +120 Độ (EPDM)
Thông số kỹ thuật:
|
Tên sản phẩm: |
Van bướm vệ sinh 3PCS |
|
Vật liệu thân van: |
SS304/316L |
|
Vật liệu làm kín: |
EPDM (tiêu chuẩn) FPM/SILICON/NBR, FDA177.2600 |
|
Áp suất làm việc tối đa: |
10Bar |
|
Nhiệt độ làm việc tối đa: |
120 độ C |
|
Kích thước có sẵn: |
DN10-DN300, 1/2"-12" |
|
Kết nối có sẵn: |
Kẹp/hàn/ren/kết nối đặc biệt |
|
Tiêu chuẩn có sẵn: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Vận hành: |
Thủ công, Khí nén, Điện |
|
Ứng dụng tay cầm: |
Tay cầm hai vị trí, tay cầm ba vị trí, tay cầm kéo bốn vị trí tay cầm, tay cầm nhựa đa vị trí và đa vị trítay cầm bằng thép không gỉ |
|
Điều khiển: |
Bộ định vị van thông minh / Điều khiển C-TOP / cảm biến vị trí |
|
Chứng chỉ: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
Phạm vi ứng dụng: |
Sữa, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, v.v. |
|
Mẫu tay cầm đa vị trí bằng nhựa: |
SỐ. VSB04 / SỐ.VSB06 / SỐ.VSB08 |
|
Lắp đặt tay cầm: |
Ở một bên của van |
Nguyên tắc hoạt động
1. Van bướm có thể được vận hành tự động thông qua bộ truyền động hoặc thủ công bằng tay cầm
2. Tay cầm khóa van ở vị trí Mở hoặc Đóng, Chắc chắn có các vị trí khác có sẵn
3. Bộ truyền động đẩy piston chuyển động dọc trục vào 90 Độ để nó điều khiển van bướm.
Thiết kế và tính năng
Thiết kế nhỏ gọn và chắc chắn
Kích thước có sẵn DN25-DN300 (1/2"-12")
Tay cầm đa vị trí phù hợp với DN100/4"
Tay kéo phù hợp với DN25-DN300 (1/2"-12") PED97/23EC FDA.177.2600
Thân van có thể thay đổi với bất kỳ loại kết nối nào
Kết nối
Kẹp, hàn và ren, v.v.
Chi tiết giao hàng
Thông thường trong vòng 20 ngày sau khi nhận được khoản thanh toán trả trước T/T.
Mô-men xoắn hoạt động (N.M)
|
DN25/1” |
DN40/1.5” |
DN50/2” |
2.5” |
DN65 |
3” |
DN80 |
DN100/4” |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
Bản vẽ van bướm 3 chiếc
Chi tiết đóng gói
Gói bong bóng cho mỗi van.
Bao bì bên ngoài là thùng carton hoặc hộp gỗ dán.
Hoặc theo yêu cầu của khách hàng.
