Nguồn gốc:
Trung Quốc
Hàng hiệu:
DONJOY
Chứng nhận:
CE,3A,FDA
Số mô hình:
12030902
Liên hệ chúng tôi

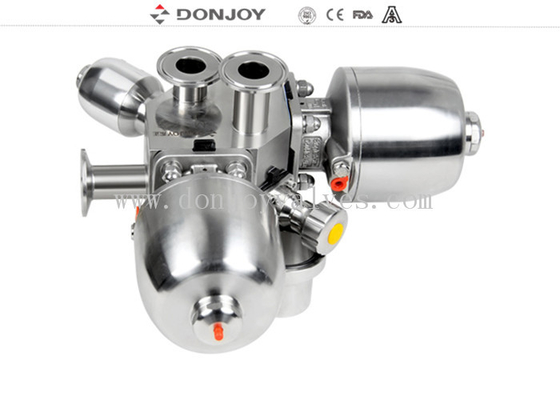

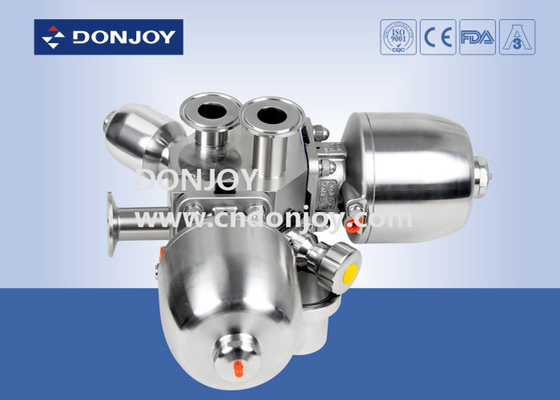

DONJOY vệ sinh đa cổng Valve diaphragm, van đa cổng
Thông số kỹ thuật
|
Tên sản phẩm: |
SS Sanitary Multiport Pneumatic Diaphragm Valve cho |
|
Vật liệu thân van: |
SS316L |
|
Vật liệu niêm phong: |
Ghi đệm sillcone đơn / PTFE + EPDM dính / Hai miếng |
|
Max. áp suất làm việc: |
10 Bar |
|
Tối đa. Nhiệt độ làm việc: |
130 độ C |
|
Kích thước có sẵn: |
"-3" DN25-DN80 |
|
Kết nối có sẵn: |
Kẹp / hàn / sợi / kết nối đặc biệt |
|
Có sẵn tiêu chuẩn: |
3A/BPE/DIN/ISO/IDF |
|
Được vận hành: |
Hướng tay, khí nén |
|
Cấu trúc có sẵn: |
Đẳng, tee, kiểu U, đáy bể |
|
Điều khiển: |
Máy định vị van thông minh / điều khiển C-TOP / cảm biến vị trí |
|
Giấy chứng nhận: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
|
Phạm vi áp dụng: |
Sữa, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, vv |
|
Hướng dẫn sử dụng: |
Trung Quốc - tiếng Anh song ngữ |
|
Hướng cảng: |
Theo tình hình thực tế |
Mô tả
Các cấu hình khác nhau của van mạc
1. van Didaphragm với Pisitioner / Process Controller ((IL-TOP)
2. van mạc với đơn vị điều khiển ((C-Top)
3. Máy điều chỉnh vị trí van
4. Mô-đun cảm biến vị trí
5. Giao diện nhựa
6. tay cầm thép không gỉ
7. Thép không gỉ
8. Máy van mạc điện
9.
10Cơ thể: đúc / rèn
Nguyên tắc hoạt động
1Không có con đường đến môi trường bên ngoài, vì vậy nó phù hợp với các quy trình aseptic
2Khi van được đóng một đệm áp lực mà hỗ trợ màng mạc di chuyển về phía mặt niêm phong trên cơ thể.Khi tấm áp suất di chuyển, niêm mạc uốn cong và bị ép xuống khu vực ghế ở trung tâm cơ thể do đó đóng đường dòng chảy qua cơ thể.
3- Mối quan hệ giữa cơ thể và tấm áp suất ngăn chặn quá nén âm hộ
4. van có thể là hoạt động bằng tay và hoạt động khí nén điều khiển đầu của van điện tử
Giấy chứng nhận van mạc
1Tất cả nhựa tổng hợp và phụ gia đều tuân thủ chứng nhận của FDA.
2Thành phần hóa học của vật liệu, tính chất vật lý và quy trình sản xuất được ghi lại.
3.3-a nhất quán xác thực
4.CE-PED/97/23/EC
5.EN 10204-3.1
Phân kính của van
1. EPDM+PTFE ((Đau)Bảng mạc có khả năng chống hóa học cao, ổn định cao, linh hoạt tốt, tuổi thọ dài, niêm phong cao, không có sự thoái hóa mã và không bị ảnh hưởng bởi biến động nhiệt độ hiệu suất tuyệt vời,liệu nó có phải là chu kỳ nhiệt, chu kỳ lạnh, hoặc hệ thống khử trùng hơi nước.
Thiết kế: 1-3", DN20-DN80
Nhiệt độ: -20 đến 120 độ
2. EPDM + PTFE (Separate) Nó có thể làm giảm dung nạp âm hộ và kéo dài tuổi thọ của âm hộ
Thiết kế: 1-4 ", DN20-DN100
Nhiệt độ: -20 đến 150 độ
3 Single con dấu (EPDM/SILICONE/FPM), cao su ngăn chắn được nhúng một lớp của lớp sợi hóa thạch tăng cường tính chất cơ học của nó, sau đó ngăn chắn trong áp suất và nhiệt độ có độ ổn định cao niêm phong,tăng cường làm cứng sợi trong cuộn thép không gỉVì vậy, nó phù hợp để sử dụng trong môi trường chân không.
Thiết kế: 1-4 ", DN20-DN100
Nhiệt độ: -10 đến 120 độ
4. Ghi đệm phân vùng loại mini (EPDM, SILICONE, FPM, EPDM + PTFE)
Thiết kế: 1/4 "-3/4", DN6-DN15
Nhiệt độ: -20 đến 150 độ
Xử lý bề mặt:
1.Đối với đánh bóng cơ khí: Ra bên trong < 0,5μm, bên ngoài: Từ 1-4 " Xả cát, dưới 1 " với đánh bóng gương
Hình vẽ
Vui lòng kiểm tra biểu mẫu kích thước bên dưới để biết chi tiết.
