Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Thương hiệu: | VUI VẺ | Kích thước: | 3 inch |
|---|---|---|---|
| tiêu chuẩn: | DIN,3A,SMS,ISO | Kết nối: | hàn |
| Xét bóng: | Gương, Matt | Vòng đệm: | NBR |
| Tối đa. Áp lực: | 10 thanh | ||
| Làm nổi bật: | van kiểm tra xi lanh thủy lực,Pneumatic check valve (Ventil kiểm tra khí) |
||

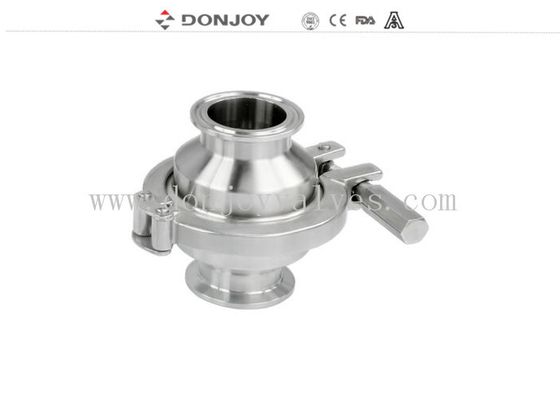

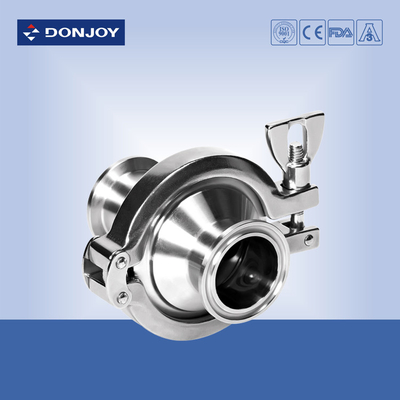

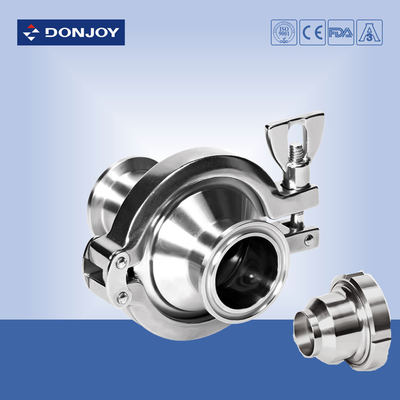

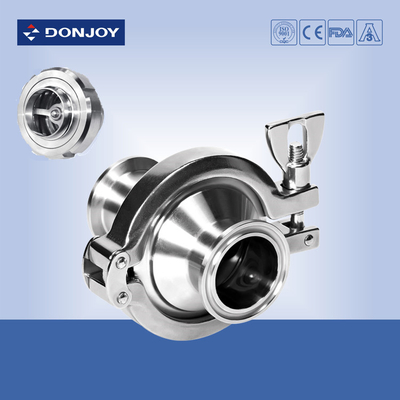

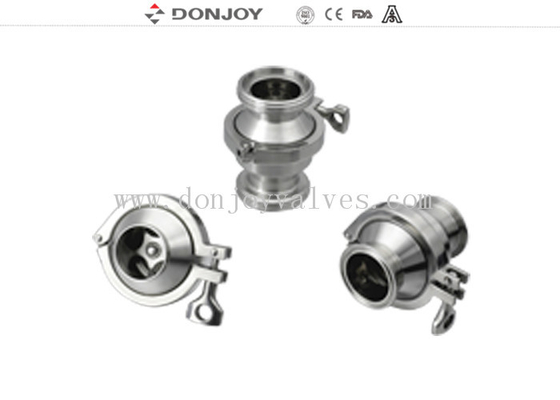

Van kiểm tra thủy lực bằng thép không gỉ 3 inch để thu hồi tổn thất chất lỏng
Chi tiết nhanh:
Van kiểm tra thủy lực
Dễ dàng tháo rời
Cấu trúc kích thước nhỏ
Kết nối DIN11851 (tiêu chuẩn)
Thông số kỹ thuật
| Tên sản phẩm: | van kiểm tra hàn vệ sinh bằng thép không gỉ 3 inch để thu hồi tổn thất chất lỏng để ngăn dòng chảy ngược |
| Vật liệu thân van: | SS304 hoặc SS316L |
| Vật liệu làm kín: | EPDM |
| Áp suất làm việc tối đa: | 10Bar |
| Áp suất mở: | 0.1-0.3bar |
| Nhiệt độ làm việc tối đa: | 120 độ C |
| Kích thước có sẵn: | DN25/1" đến DN100/4" |
| Kết nối có sẵn: | Ren, Hàn, Kẹp |
| Tiêu chuẩn có sẵn: | DIN, SMS, 3A |
| Chứng chỉ: | FDA, CE |
Tùy chọn của Van kiểm tra
1. Kết nối: Kẹp, Hàn, Ren
2. SEAL: NBR, FPM, PTEF tất cả theo FDA177.2600
3. Tiêu chuẩn: DIN, SMS, RJT, IDF, ISO, 3A
Bản vẽ
Chi tiết đóng gói
Gói bong bóng cho mỗi van.
Bao bì bên ngoài là thùng carton hoặc hộp gỗ dán.
Hoặc theo yêu cầu của khách hàng.
Nguyên tắc hoạt động
Van mở khi áp suất của chất lỏng vượt quá áp suất của lò xo, Khi hai áp suất được cân bằng, van đóng lại, Áp suất ngược mạnh hơn cũng làm cho van đóng lại
Van vệ sinh là van hai cổng có hai lỗ mở riêng biệt trên thân. Chất lỏng đi vào một lỗ và đi ra từ lỗ còn lại. Các van này giúp cho các ứng dụng yêu cầu chất lỏng chỉ chảy theo một hướng.
Van vệ sinh có hai dạng: ngang và dọc.
Van ngang phù hợp với các đường ống ngang cần van tự xả
Van dọc có thể được sử dụng trong cả lắp đặt dọc hoặc ngang; trong các ứng dụng ngang, van dọc giúp ích khi van tự xả không thể duy trì mồi bơm và tính liên tục của nhiệt độ
Trong trường hợp van kiểm tra lò xo ngang, dòng sản phẩm đẩy một đĩa trong van ra khỏi ghế. Khi áp suất dòng chảy về phía trước được loại bỏ, lò xo đánh bóng điện sẽ trả lại đĩa về vị trí ban đầu và giữ nó vào ghế để giữ cho nó đóng. Áp suất dòng chảy ngược cũng sẽ buộc đĩa vào vị trí đóng.
Van kiểm tra giúp ích trong các tình huống yêu cầu sơ tán đường ống xử lý. Điều này có thể xảy ra vì nhiều lý do, đặc biệt là những lý do liên quan đến việc thu hồi hoặc thoát nước sản phẩm. Một số ứng dụng cũng có thể yêu cầu khuấy khí trên các sản phẩm trong đường ống hoặc trong các bể chứa mà chúng dẫn đến. Van kiểm tra có thể hoàn thành điều này.
Những điều cần ghi nhớ khi lắp đặt Van kiểm tra vệ sinh
– Van kiểm tra bi –
Trong cài đặt dọc, sản phẩm phải chảy từ dưới lên trên để trọng lực có thể đẩy bi vào và ra khỏi ghế.Trong cài đặt ngang, phần cong của van cần phải thẳng đứng và ở góc 90 độ so với đường ống. Điều này đảm bảo rằng van có thể thoát nước tự do và bi nằm đúng vị trí.
– Van kiểm tra đĩa –
Van kiểm tra đĩa không tự xả trong cài đặt dọc. Do đó, để chúng có thể tự xả, chúng cần ở vị trí nằm ngang.
Thẻ: Van kiểm tra, Van không giữ lại, Van hồi xuân
