Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Thương hiệu: | VUI VẺ | Kích thước: | 3 inch |
|---|---|---|---|
| tiêu chuẩn: | DIN,3A,SMS,ISO | Kết nối: | Sợi |
| Áp lực tối đa: | 10 thanh | Nhiệt độ hoạt động: | -10 ℃ TO +120 （EPDM） |
| Vòng đệm: | FPM | Vỏ/trục: | AISI 316L / AISI304 |
| Làm nổi bật: | van kiểm tra xi lanh thủy lực,Pneumatic check valve (Ventil kiểm tra khí) |
||

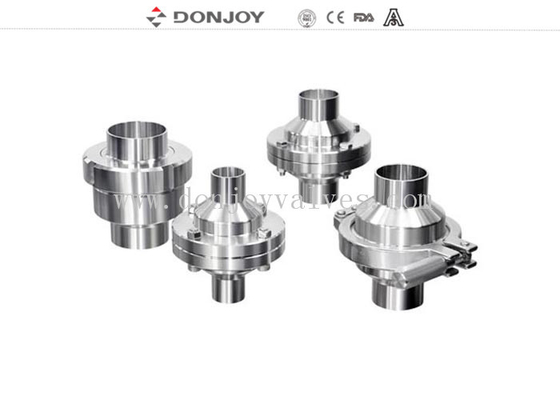

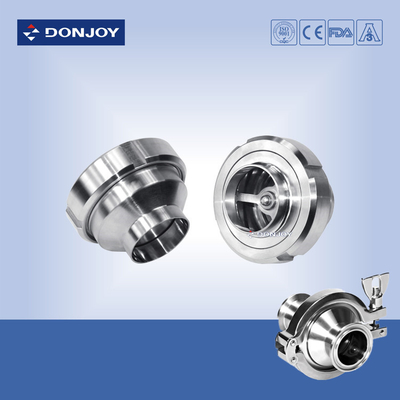

Van kiểm tra thủy lực 3 inch chuyên nghiệp ngăn chặn dòng chảy ngược với gioăng FPM
Tùy chọn van kiểm tra thủy lực
1. Kết nối: Hàn, Ren
2. SEAL: NBR, FPM, PTEF tất cả theo FDA177.2600
3. Tiêu chuẩn: DIN, SMS, RJT, IDF, ISO, 3A
Thông số kỹ thuật
| Tên sản phẩm: | Van kiểm tra 3", SS316L, Van kiểm tra ren ngăn chặn dòng chảy ngược |
| Vật liệu thân van: | SS304 hoặc SS316L |
| Vật liệu làm kín: | EPDM |
| Áp suất làm việc tối đa: | 10Bar |
| Áp suất mở: | 0.1-0.3bar |
| Nhiệt độ làm việc tối đa: | 120 độ C |
| Kích thước có sẵn: | 1/2"-4" , DN10-D100 |
| Kết nối có sẵn: | Ren, Hàn |
| Tiêu chuẩn có sẵn: | DIN, SMS, 3A |
| Chứng chỉ: | FDA, CE |
Ứng dụng:
1. Van kiểm tra là một van ngăn chất lỏng chảy ngược và đảm bảo chỉ chảy theo một hướng.
2. Nó có thể được sử dụng để ngăn dòng chảy ngược trở lại, tránh va đập đường ống
3. Nó được sử dụng trong ngành chế biến thực phẩm, đồ uống, rượu, dầu, mỹ phẩm, dược phẩm và hóa chất.
Bản vẽ
Nguyên tắc hoạt động
Van mở khi áp suất của chất lỏng vượt quá áp suất của lò xo, Khi hai áp suất được cân bằng, van đóng lại, Áp suất ngược mạnh hơn cũng làm cho van đóng lại.
Van vệ sinh là van hai cổng có hai lỗ mở riêng biệt trên thân. Chất lỏng đi vào một lỗ và đi ra từ lỗ còn lại. Các van này giúp cho các ứng dụng yêu cầu chất lỏng chỉ chảy theo một hướng.
Van vệ sinh có hai dạng: ngang và dọc.
Van ngang phù hợp với các đường ống ngang cần van tự xả
Van dọc có thể được sử dụng trong cả lắp đặt dọc hoặc ngang; trong các ứng dụng ngang, van dọc giúp ích khi van tự xả không thể duy trì mồi bơm và tính liên tục của nhiệt độ
Trong trường hợp van kiểm tra lò xo ngang, dòng sản phẩm đẩy một đĩa trong van ra khỏi đế. Khi áp suất dòng chảy về phía trước được loại bỏ, lò xo được đánh bóng điện sẽ trả lại đĩa về vị trí ban đầu và giữ nó vào đế để giữ cho nó đóng. Áp suất dòng chảy ngược cũng sẽ ép đĩa vào vị trí đóng.
Van kiểm tra giúp ích trong các tình huống yêu cầu sơ tán đường ống quy trình. Điều này có thể xảy ra vì nhiều lý do, đặc biệt là những lý do liên quan đến việc thu hồi hoặc thoát nước sản phẩm. Một số ứng dụng cũng có thể yêu cầu khuấy khí trên các sản phẩm trong đường ống hoặc trong các bể chứa mà chúng dẫn đến. Van kiểm tra có thể thực hiện điều này.
Những điều cần ghi nhớ khi lắp đặt van kiểm tra vệ sinh
– Van kiểm tra bi –
Trong cài đặt dọc, sản phẩm phải chảy từ dưới lên trên để trọng lực có thể đẩy bi vào và ra khỏi đế.Trong cài đặt ngang, phần cong của van cần phải thẳng đứng và ở góc 90 độ so với đường ống. Điều này đảm bảo rằng van có thể xả tự do và bi nằm đúng vị trí.
– Van kiểm tra đĩa –
Van kiểm tra đĩa không tự xả trong cài đặt dọc. Do đó, để chúng có thể tự xả, chúng cần ở vị trí nằm ngang.
Chứng chỉ
Donjoy sản xuất các sản phẩm được chứng nhận bởi 3A, CE, FDA, v.v., theo tiêu chuẩn GMP, EHEDG. Sản xuất thực hiện nghiêm ngặt hệ thống quản lý ISO9001-2008.
