Nguồn gốc:
Trung Quốc
Hàng hiệu:
DONJOY
Chứng nhận:
CE,3A,FDA
Số mô hình:
KHÔNG.
Liên hệ chúng tôi

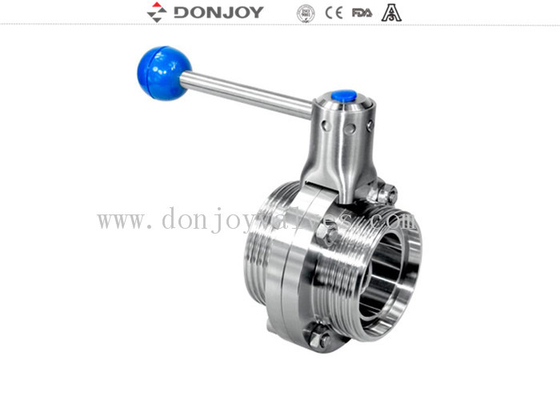

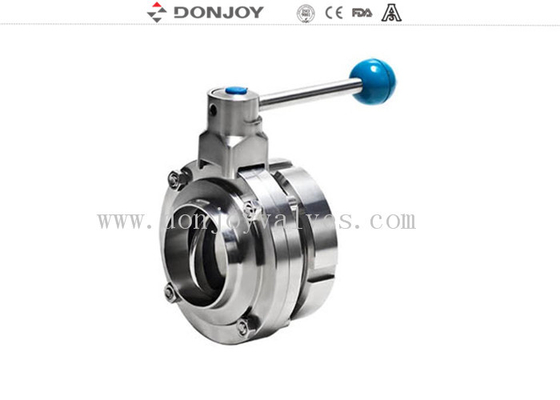

DONJOY chất lượng hiqh vệ sinh bằng thép không gỉ 304 / 316L DN 50 Van bướm Mối hàn đơn và đẩy DIN
Thông số kỹ thuật
Áp suất tối đa: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Min.Áp suất: 0,2Bar
Nhiệt độ làm việc: -10C ° đến +120 độ (EPDM)
Thông số kỹ thuật
Tên sản phẩm: |
Thép không gỉ 304 / 316L, DN 50 mối hàn đơn DIN van bướm ren |
Vật liệu thân van: |
SS304 / 316L |
Chất liệu con dấu: |
EPDM (tiêu chuẩn) FPM / SILICON / NBR, FDA177.2600 |
Áp suất làm việc tối đa: |
10Bar |
Nhiệt độ làm việc tối đa: |
120 độ C |
Kích thước sẵn có: |
DN10-DN300, 1/2 "-12" |
Kết nối có sẵn: |
Kẹp / hàn / chỉ / kết nối đặc biệt |
Tiêu chuẩn có sẵn: |
3A / DIN / SMS / RJT / ISO / IDF |
Hoạt động: |
Thủ công, Khí nén, Điện |
Xử lý ứng dụng: |
Tay cầm hai vị trí, tay cầm ba vị trí, tay cầm kéo bốn vị trí, tay cầm nhựa nhiều vị trí và nhiều vị trí tay cầm bằng thép không gỉ |
Điều khiển: |
Bộ định vị van thông minh / điều khiển C-TOP / cảm biến vị trí |
Chứng chỉ: |
3A / 54-02 (1580), PED / 97/23 / EC, FDA.177.2600, ISO |
Phạm vi ứng dụng: |
Sữa, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, v.v. |
Mô hình tay cầm đa vị trí bằng nhựa: |
KHÔNG.VSB04 / NO.VSB06 / NO.VSB08 |
Cài đặt tay cầm: |
Trên một mặt của van |
Thiết kế và Tính năng
Thiết kế nhỏ gọn và mạnh mẽ
Kích thước có sẵn DN25-DN300 (1/2 "-12")
Tay cầm đa vị trí phù hợp lên đến DN100 / 4 "
Tay kéo phù hợp lên đến DN25-DN300 (1/2 "-12")
PED97 / 23EC
FDA.177.2600
Thân van có thể thay đổi được với bất kỳ loại kết nối nào
Kết nối
Kẹp, hàn và ren, v.v.
Ứng dụng
Được sử dụng trong ngành công nghiệp chế biến thực phẩm, dược phẩm và hóa chất.
Nguyên tắc hoạt động
Có thể vận hành tự động thông qua bộ truyền động hoặc bằng tay với tay cầm
Tay nắm chặn van ở vị trí MỞ hoặc ĐÓNG, chắc chắn, còn các vị trí khác.
Cơ cấu chấp hành đẩy piston chuyển động dọc trục thành 90 độ để nó điều khiển van bướm.
Tay cầm khác nhau
1. Tay cầm kéo
2, Tay cầm đa vị trí (Nhựa xanh)
3. tay cầm đa vị trí (thép không gỉ) có thể khóa
chi tiết đóng gói
Gói bong bóng cho mỗi van.
Bao bì bên ngoài là thùng carton hoặc ván ép.
Hoặc theo yêu cầu của khách hàng.
Chi tiết giao hàng
Thường trong vòng 20 ngày sau khi nhận được T / T xuống thanh toán.
Mô-men xoắn hoạt động (NM)
DN25 / 1 " |
DN40 / 1,5 " |
DN50 / 2 " |
2,5 " |
DN65 |
3 " |
DN80 |
DN100 / 4 " |
DN125 |
DN150 |
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
