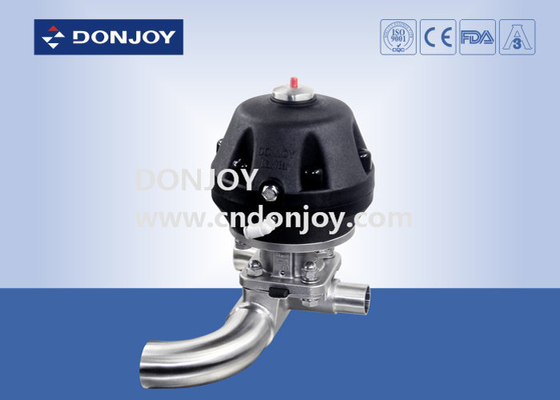

Plast Pneumatic U loại ba cách van mạc theo ASME BPE

Van nhựa khí nén loại U ba ngã Diaphragm Valve theo ASME BPE

Thông số kỹ thuật


Mô tả
Cấu hình khác nhau của van màng

Vận hành bằng khí nén

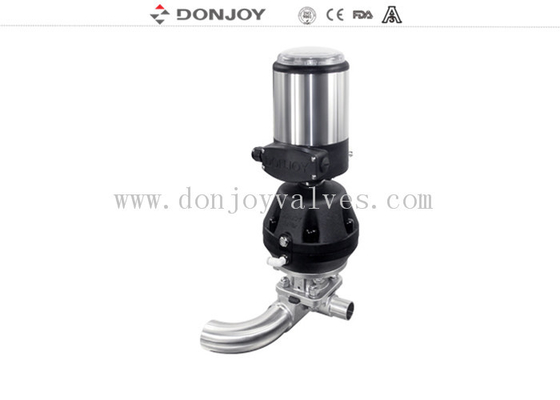

1. Van màng với Bộ định vị/Bộ điều khiển quy trình (IL-TOP)
2. Van màng với Bộ điều khiển (C-Top)  Mimi C top
3. Bộ điều chỉnh vị trí van
4. Mô-đun cảm biến vị trí
5. Bộ truyền động bằng thép không gỉ

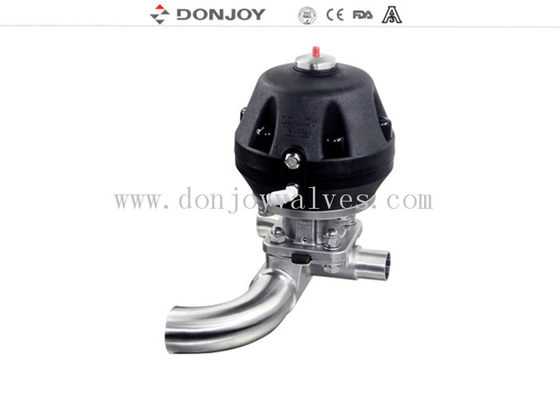

6. Bộ truyền động bằng nhựa

Vận hành bằng điện
7. Van màng điện

Vận hành thủ công
8. Tay cầm nhựa`
9. Tay cầm bằng thép không gỉ

Vật liệu thân van
10. Thân: Đúc / Rèn

Ứng dụng:
Van màng, vận hành bằng tay hoặc khí nén, được thiết kế đặc biệt để sử dụng trong các quy trình vệ sinh và vô trùng trong các ngành công nghiệp dược phẩm.
Van rất tuyệt vời để kiểm soát dòng chảy cũng như kiểm soát đóng/mở.
Van màng có tính năng kiểm soát dòng chảy tốt hơn so với các loại van khác. Dễ dàng làm sạch và tốt hơn để xử lý các chất có hạt. Hiện tượng túi khí hiếm khi xảy ra trong quá trình ứng dụng kiểm soát dòng chảy.

Thân van:
Thân rènphôi được tạo ra thông qua một phôi thép không gỉ, trong quá trình rèn, cùng với nhiệt độ rèn cao, thông qua sự thay đổi hình dạng phôi đùn, thông qua quá trình rèn sau khi mật độ thân cao hơn, cấu trúc đồng đều hơn, không có lỗ cát và các tạp chất khác. Sau đó, thông qua trung tâm gia công để thực hiện gia công độ chính xác cao.

Thân đúcđược tạo ra bằng khuôn mẫu sáp parafin, mô hình sáp parafin thấm vào gốm, để toàn bộ bề mặt khuôn sáp thân tạo thành một lớp gốm chắc chắn. Làm tan chảy khuôn sáp, sau đó vào dung dịch thép không gỉ nóng chảy, sau khi làm nguội, gõ ra vẻ ngoài của gốm, thân phôi được tạo ra. Kích thước đúc rất chính xác, vẻ ngoài  bên ngoài nhẵn, sạch sẽ và gọn gàng.

Nguyên tắc hoạt động

1. Màng cung cấp niêm phong thân cũng như niêm phong ghế. Không có đường dẫn ra môi trường bên ngoài, vì vậy nó phù hợp với các quy trình vô trùng

2. Khi van đóng, một tấm áp lực hỗ trợ màng di chuyển về phía mặt bịt kín trên thân. Khi tấm áp lực di chuyển, màng uốn cong và bị ép xuống khu vực ghế ở trung tâm của thân do đó đóng đường dẫn dòng chảy qua thân.

3. Mối quan hệ tương hỗ của thân với tấm áp lực ngăn chặn sự nén quá mức của màng

4. Van có thể vận hành thủ công và vận hành khí nén điều khiển các đầu van điện từ

Chứng nhận của van màng

1. Tất cả nhựa tổng hợp và chất phụ gia đều tuân thủ Chứng nhận FDA.

2. Thành phần hóa học, tính chất vật lý và quy trình sản xuất của vật liệu được ghi lại.

3. Tính nhất quán 3-a

4. CE-PED/97/23/EC

5. EN 10204-3.1

Màng của van

1. EPDM+PTFE (Dán)Máy tính bảng màng có khả năng kháng hóa chất cao, độ ổn định cao, tính linh hoạt tốt, tuổi thọ cao, độ bịt kín cao, không bị thoái hóa mã và không bị ảnh hưởng bởi sự dao động nhiệt độ, hiệu suất tuyệt vời, cho dù đó là chu trình nhiệt, chu trình lạnh hay hệ thống khử trùng bằng hơi nước.

Thông số kỹ thuật: 1-3", DN20-DN80

Nhiệt độ: -20 đến 120 độ

2. EPDM+PTFE (Riêng biệt) Nó có thể làm giảm dung sai màng và kéo dài tuổi thọ của màng

Thông số kỹ thuật: 1-4", DN20-DN100

Nhiệt độ: -20 đến 150 độ

3 Niêm phong đơn (EPDM/SILICONE/FPM), Màng cao su nhúng một lớp sợi lưu hóa tăng cường các đặc tính cơ học của nó, sau đó màng trong áp suất và nhiệt độ có độ ổn định bịt kín cao, tăng cường sợi gia cố trong bu lông thép không gỉ, để đảm bảo cao su và kim loại liên kết với nhau tốt hơn. Vì vậy, nó phù hợp để sử dụng trong môi trường chân không.

Thông số kỹ thuật: 1-4", DN20-DN100

Nhiệt độ: -10 đến 120 độ

4. Gioăng màng mini (EPDM, SILICONE,FPM, EPDM+PTFE)

Thông số kỹ thuật: 1/4"-3/4", DN6-DN15

Nhiệt độ: -20 đến 150 độ

Xử lý bề mặt:

1. Đối với đánh bóng cơ học: Bên trong Ra＜0,5μm, Bên ngoài: Từ 1-4" Phun cát, Dưới 1" với đánh bóng gương

Nếu cần thêm thông tin, vui lòng liên hệ trực tiếp với chúng tôi.
